应用案例 | 深视智能高速相机在继电器异常故障分析中的应用
收藏本文     查看收藏

继电器异常故障分析



继电器是一种用来接通和断开或转换电路并具有继电特性的自动、远程控制元件,其主要功能是扩大控制范围,灵敏度放大,信号的遥控、监测等。在国民经济中,继电器广泛应用于军事装备、通讯、汽车、工业控制、家用电器的电控系统中,是整机电路控制系统必不可少的基础元件之一,已发展成为当今电子信息产品的支撑产业。

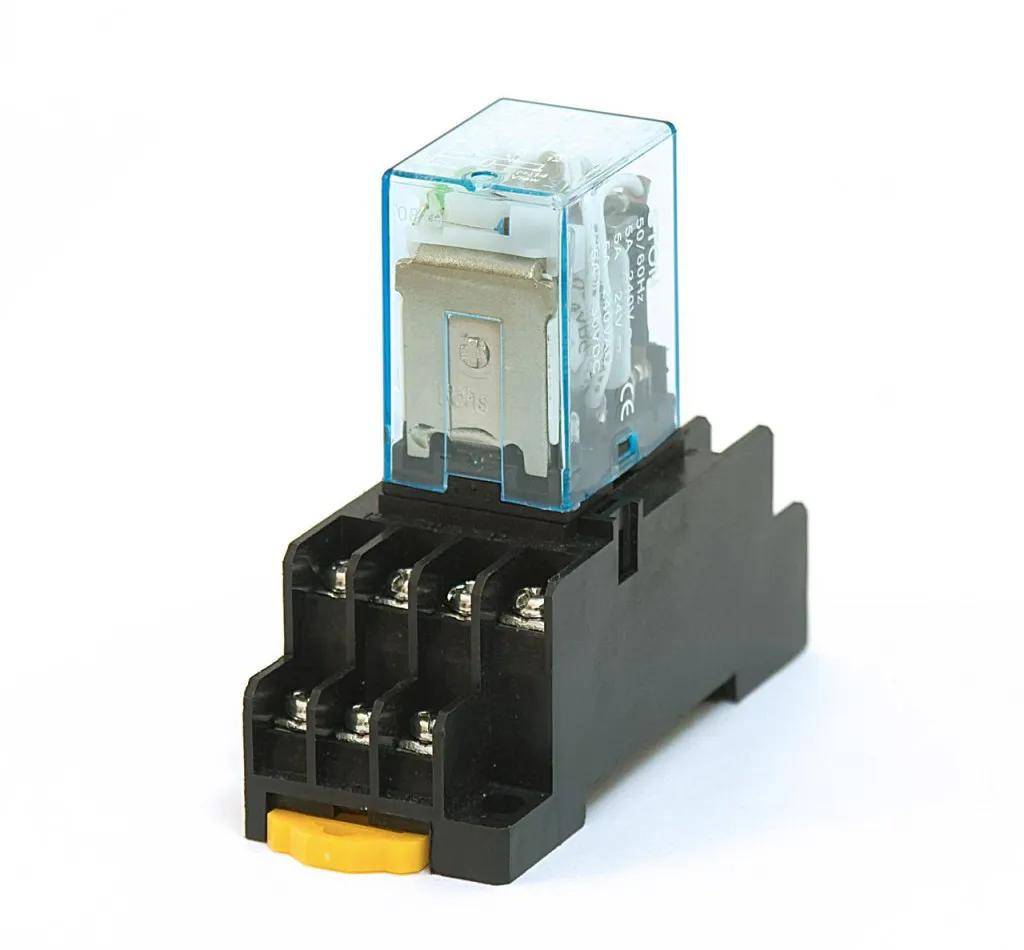

图 | 继电器

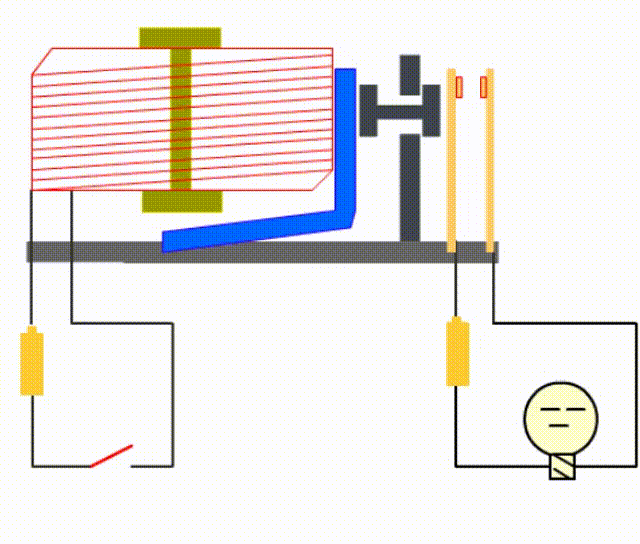

基于继电器依靠电磁作用或者其他形式的物理变化来实现控制功能的工作 原理,当控制电磁线圈的开关闭合与断开时,电磁线圈的磁场,会导致衔铁相对位置产生变化,继而控制簧片触点的联通与分离。在簧片触点的联通与分离过程中,由于簧片体积小,贴合速度快,肉眼无法直观判断出贴合状态与贴合质量,因此需要借助超高速相机进行观测。

图 | 继电器簧片触点的接触与分离过程

高速相机四大应用案例

深视智能高速相机以其优异的性能和超越同级别的成像质量在继电器开合研究中发挥着重要作用,主要体现以下4个方面:

01 吸合与释放动作捕捉

深视智能高速相机能够捕捉继电器触点快速开合的过程,这一过程通常在毫秒甚至微秒级别。研究者可以详细观察触点的分离和接触动作,为理解继电器的动态特性提供直观依据。



视频 | 高速相机帧率:1280×1024@13800fps

02 触点弹跳分析

当继电器的触点闭合时,会出现快速的反复接触和分离现象,称为“触点弹跳”。这一现象会影响继电器的性能和寿命。利用深视智能高速相机记录的图像分析触点弹跳的频率和持续时间,有助于改进继电器设计,减少弹跳现象。



视频 | 运动分析结果

03 电弧和电火花研究

在继电器触点开合过程中,可能会产生电弧或电火花。这些现象对继电器性能有重要影响。深视智能高速相机可以捕获电弧的形成、发展和消失过程,供研究人员分析电弧产生的条件、持续时间以及对继电器触点材料的影响。



视频 | 高速相机帧率:768×512@27000fps

04 故障诊断与预测

通过对继电器开合过程中的异常现象(如电弧异常、触点异常行为等)进行高速拍摄和分析,可以有效诊断现有的故障并预测潜在的故障点,为继电器的维护提供依据。



视频 | 运动分析结果

结论

通过深视智能高速相机和运动分析软件可以分析触点动态过程 ,提供精准的可视化数据,结合电气特性的测试数据,可以优化继电器的设计,如改进触点材料、形状和结构设计,以提高性能和延长使用寿命。

深视智能国产高速摄像机是面向高速工业、高端科研、国防军工、航空航天等领域打造的一款功能全面的高速摄像机,针对工艺改进、故障监测、设备研发等不同需求,我们可以提供定制化解决方案,欢迎广大客户前来咨询选购。
