1、应 用
本厂生产的
装配式热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统 ，它是一种基本型的热电偶,常用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
热电偶在环境温度为20±15°C，
铠装热电偶相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差
| 型 号 |
分 度 号 |
允 差 等 级 |
| I |
II |
| 允差值 |
测温范围°C |
允差值 |
测温范围°C |
| WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
| WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
| WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |

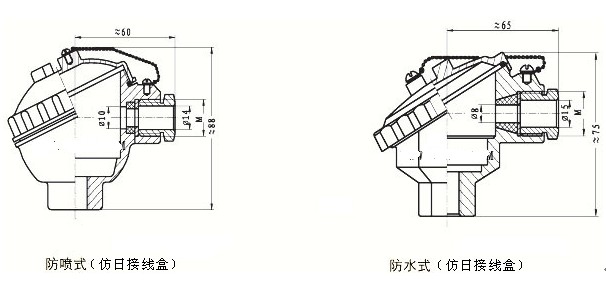

7、接线盒形式

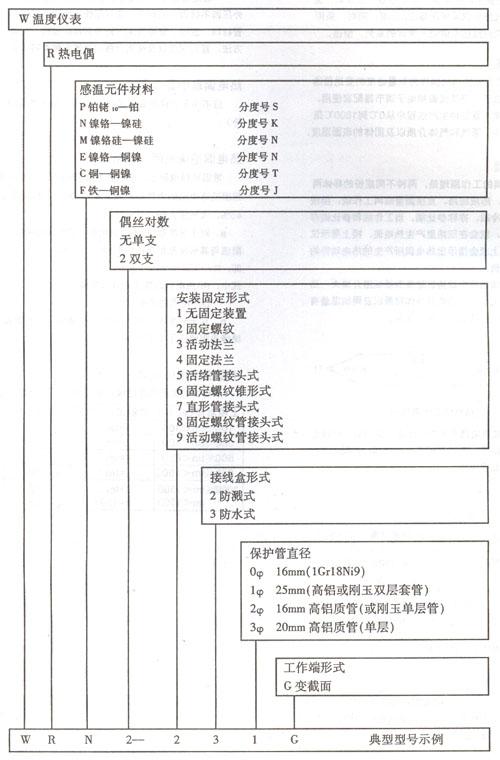

8、型号命名方法
