一、产品概述

MT-LUGB系列涡街流量计是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

二、主要特点

1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．应用范围广，蒸汽，液体，旋进旋涡流量计气体的流量均可测量。

三、工作原理

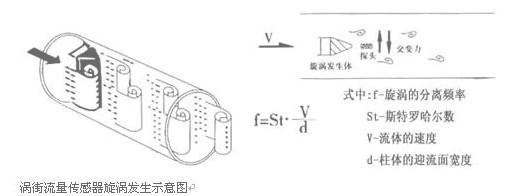

涡街流量传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”（见下图）。
由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号（或转换成4 ～20mA信号）,送至积算仪进行处理、显示和控制。
一定雷诺数范围内（2×104～7×106 ），旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St?v/d，式中St 为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。

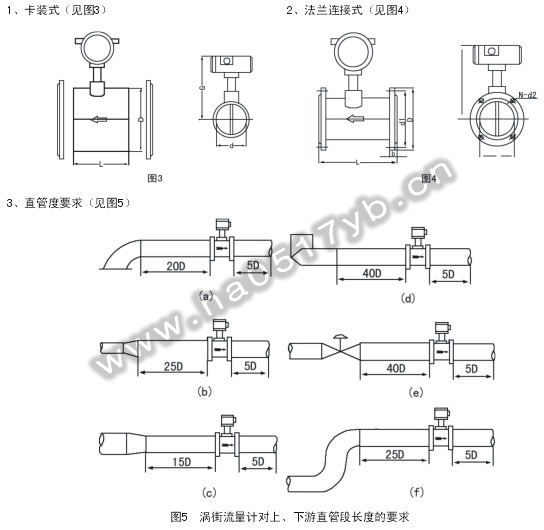

四、外形尺寸

表体型式	公称通径 mm	压力等级 mm	L, mm	G		D mm	d1 mm	N-d2	d mm	b mm	重量 kg
表体型式	公称通径 mm	压力等级 mm	L, mm	常温	高温	D mm	d1 mm	N-d2	d mm		重量 kg
法兰卡装式	15(20)	2.5～4.0	66	280	500	65	-	-	15	-	7.5
	25	2.5～4.0	66	280	500	65	-	-	25		7
	32	2.5～4.0	66	285	505	72	-	-	32		10
	40	2.5～4.0	70	290	510	80	-	-	40		11
	50	2.5～4.0	85	295	515	90	-	-	50		12.5
	65	1.6～2.5	98	310	530	105	-	-	65		17
	80	1.6～2.5	110	320	540	120	-	-	80,		20
	100	1.6～2.5	110	330	550	150	-	-	100		27
法兰连接式	125	1.6	250	323	545	245	210	8-φ18	125	26	22
	150	1.6	300	335	555	280	240	8-φ23	150	28	24
	200	1.6	320	370	590	335	295	12-φ23	200	30	31
	250	1.6	320	400	620	405	355	12-φ25	250	32	40
	300	1.6	320	420	640	460	410	12-φ25	300	32	48
