、用途:

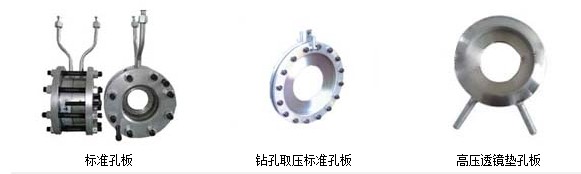

标准孔板是测量流量的差压发生装置，孔板流量计配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板，喷嘴等。节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，金属管浮子流量计流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
二、工作原理：
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
三、规格
DN20～3000mm PN 0.25～32MPA
四、型号
1、节流件名称：
|
代号 |
名称 |
代号 |
名称 |
代号 |
名称 |
|
Ａ |
限流孔板 |
Ｊ |
机翼测风装置 |
Ｒ |
锥形入口孔板 |
|
Ｂ |
标准孔板 |
Ｋ |
宽边孔板 |
Ｓ |
双重文丘里管 |
|
Ｃ |
长径喷嘴 |
Ｌ |
文丘里喷嘴 |
Ｔ |
机加工文丘里管 |
|
Ｄ |
端头孔板(喷嘴) |
Ｍ |
小孔板 |
Ｗ |
粗焊铁板文丘里管 |
|
Ｅ |
1/4圆孔板(喷嘴) |
Ｎ |
内藏孔板 |
Ｘ |
粗铸文丘里管 |
|
Ｆ |
低压损流量计 |
Ｏ |
偏心孔板 |
Ｙ |
双重孔板 |
|
Ｇ |
透境垫孔板 |
Ｐ |
ISA1932喷嘴 |
Ｚ |
均速管流量计 |
|
Ｈ |
环形孔板 |
Ｑ |
圆缺孔板 |
|
|
2、取压方式：
|
代号 |
Ｈ |
Ｚ |
Ｆ |
Ｊ |
Ｔ |
|
名称 |
角接（环室）取压 |
角接（钻孔）取压 |
法兰取压 |
径距取压 |
特殊取压 |
|
★限流孔板无此表示方法 |
3、公称通径：www.hamtyb.com
