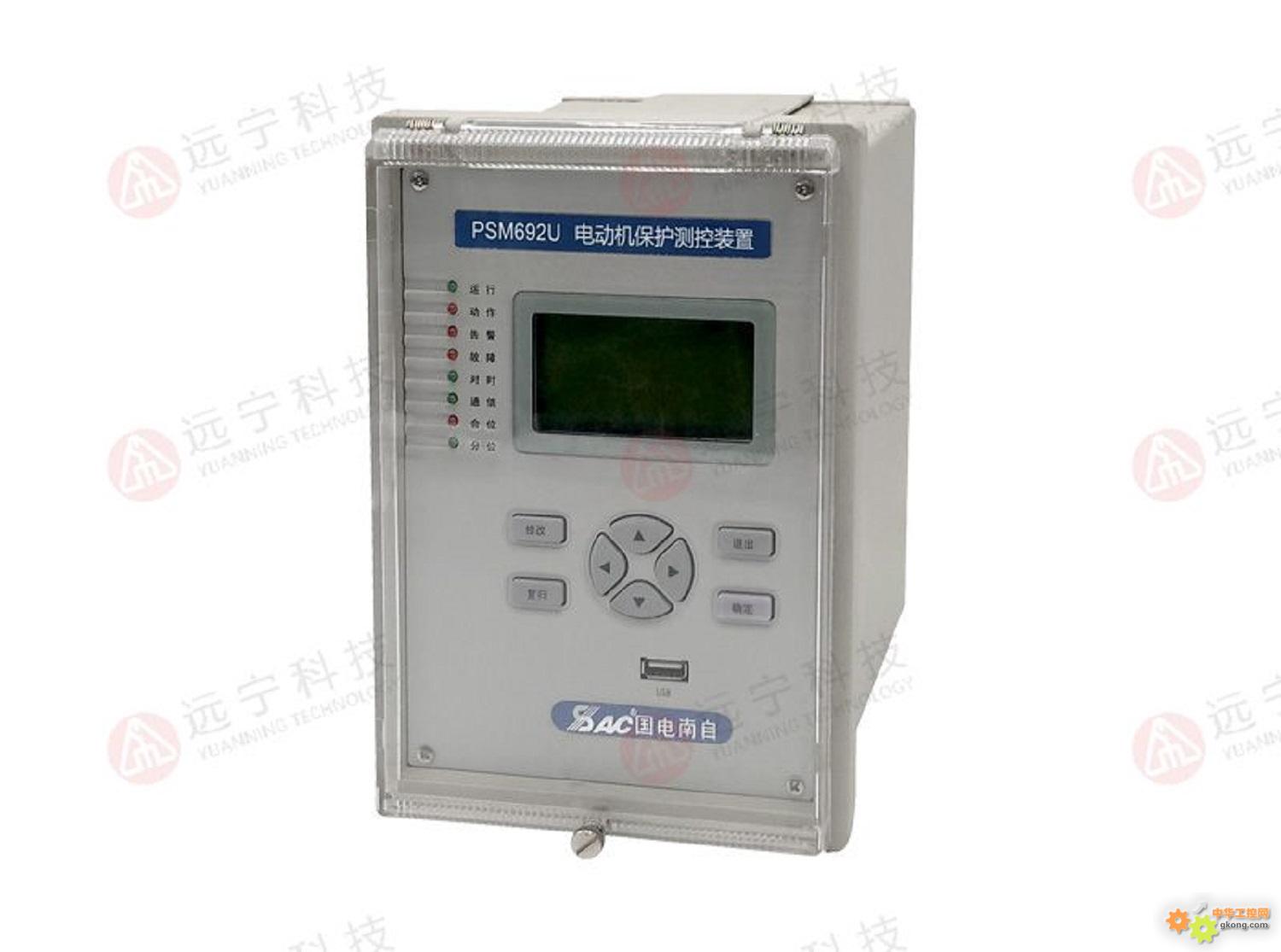

供应PSM692U国电南自电动机综合保护装置
2.4 过热保护
电动机过负荷、启动时间过长、堵转等会产生较大的正序电流；而断相、不对称短路、输入电压不
对称时会同时产生较大的正序和负序电流，根据电动机定子正序和负序电流引起的发热特征，可对上述
故障提供过热保护。
用正、负序综合测量值 Ieq 作为等效电流来模拟电动机的发热效应，即：
Ieq2 = K1 × I12 + 6I 2 2
其中：Ieq —等效电流
I1 —正序电流（标幺值）
I2 —负序电流（标幺值）
K1 —正序电流发热系数，在电机启动过程中 K1＝0.5，启动完毕 K1＝1
根据电动机的发热模型反时限特性，为有效保护电动机，保护的动作时间 t 和等效电流 Ieq 的关系有
如下两条曲线可供选择：
1） 2 ? ∞2 = Ieq I t τ
其中：τ —过热时间常数。
I∞—允许电机长期运行的电流值，一般可设为 1.1
2） 2 2 2 2
ln
∞ ?? = I Ieq
Ip t τ Ieq
·PSM 692U 电动机综合保护测控装置·
其中：τ —过热时间常数。
I∞—允许电机长期运行的电流值，一般可设为 1.1
Ip —过负荷前的负载电流，若过负荷前处于冷态，则 Ip=0
选择上述两曲线之一进行计算，当热积累值达到τ时，装置跳闸。
2.5 堵转保护
由于机械故障、负荷过大、电压过低等原因可能使转子处于堵转状态。在全电压下堵转的电动机，
电流很大，特别容易烧坏。
装置根据采集的各相电流计算出正序电流，当正序电流大于堵转电流定值时，保护经过延时跳闸。
堵转保护在启动时不退出运行，所以堵转保护延时要大于电动机启动时间。
2.6 单相接地保护
零序过流测量范围为 0.050~30A（二次值），用于非直接接地系统。
当 3I0 大于零序过流整定值，保护经延时跳闸。
2.7 低电压保护及 PT 断线闭锁
当电动机电源电压短时降低或短时中断后又恢复时，为保证重要电动机的自启动而需要切除次要的
电动机。
当输入装置的三个线电压 Uab、Ubc 及 Uca 同时低于低电压定值时，低电压保护动作，经延时作用
于出口。为防止因 PT 断线使保护误动，设置有 PT 断线闭锁。当发生 PT 断线时，装置将发告警信号并
闭锁低电压保护。
低电压保护定值的设定按躲过成组电动机自启动时的电压来整定。
当母线未送电时，低电压保护会动作，未了避免这种情况，装置设有低电压开放条件，必须先满足
开放条件，低电压保护才投入。该条件可由用户设定投入(使用)或退出(不使用)。
低电压开放条件：三个线电压有一个大于 80V，且延时 100ms。该条件一旦成立，低电压保护有效。
当低电压保护动作跳闸后，经过 10S 延时，装置自动使低电压开放条件无效，低电压保护同时返回。
装置采用两种方法识别 PT 断线。
方法一：
当三个线电压中与最小之差大于 30V，延时 3S，发 PT 断线信号；当三个线电压中与最
小之差小于 30V，且 Uab 大于 80V，PT 断线信号返回。
方法二：
电压突变同时电流不突变，认为 PT 断线，发 PT 断线信号。
电压突变：100mS 内三个线电压中任一个由大于 90V 变为小于 60V。
电流不突变：Ia，Ic 均大于 0.2A，且变化小于 0.1A。
三个线电压都大于９０Ｖ，PT 断线信号返回。
