国电南自微机保护装置PSM642UX使用说明
1.1 适用范围

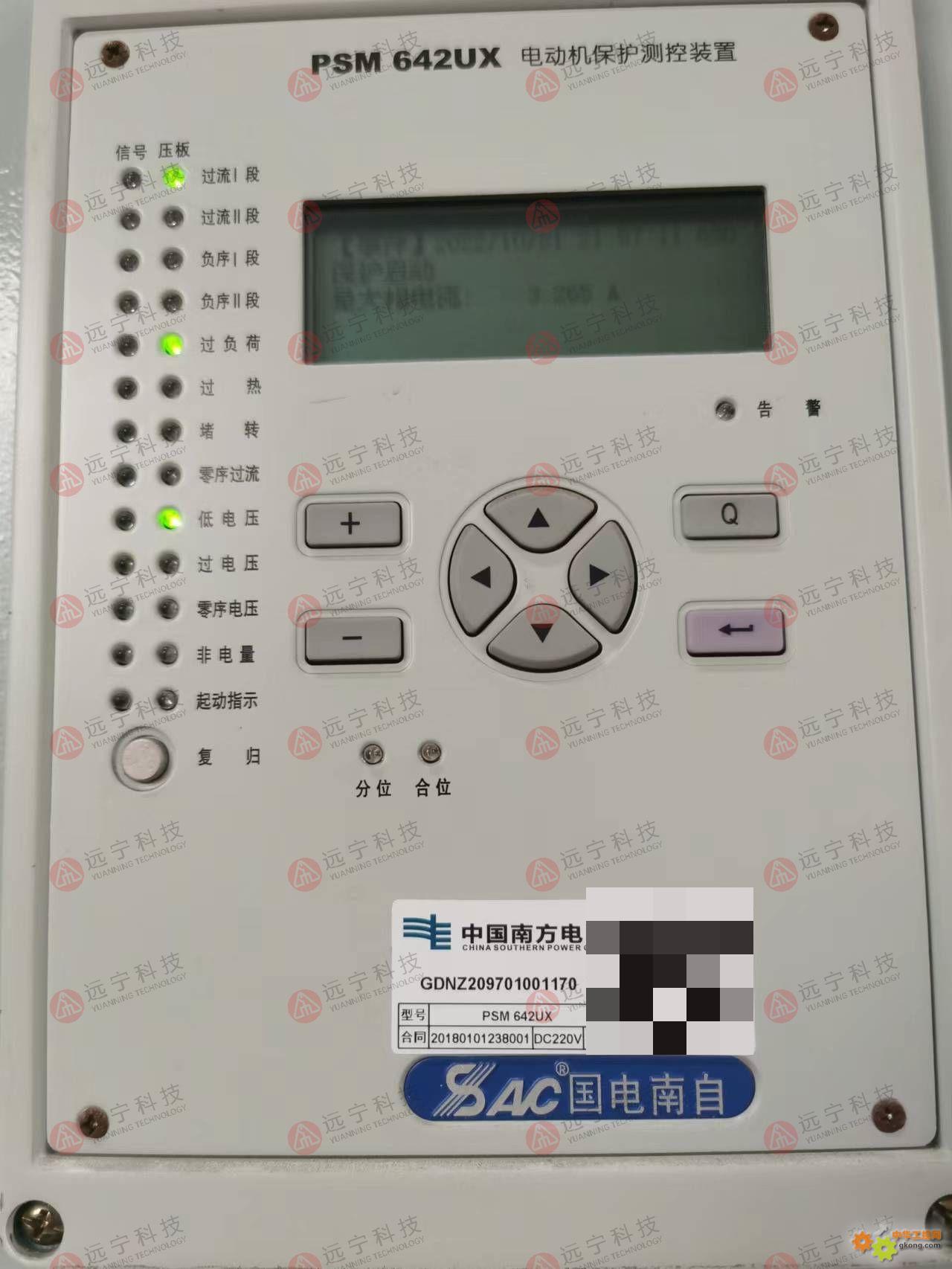

PSM 642UX 电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供一体保护，
同时集成了各种测量和控制功能的多功能成套装置。可应用于各种传统的接触器或断路器控制的 3-10kV
交流高压大、中型电动机，适用于异步电动机保护。应用领域覆盖电力、水利、交通、石油、化工、煤炭、
冶金等行业。
1.2 保护功能配置
序号
保护功能
备注
1
二段式过流保护
II 段可设置为反时限
2
二段式零序过流保护
II 段可选择告警或跳闸
3
二段式负序电流保护
II 段可设置为反时限
4
过热保护
5
过负荷保护
告警或跳闸可选
6
低电压、过电压保护
7
零序电压保护
8
长起动、堵转保护
9
F-C 闭锁功能
10
3 路非电量保护
告警或跳闸可选
11
TV 断线判别
1.3 测控功能配置
序号
测控功能
备注
1
电流、电压、功率、功率因数等测量量
2
2 路 4-20mA 电流环输出
可选装
3
14 路外部开关量输入遥信采集
较好 20 路可选
4
断路器位置、手动分闸及事故遥信
5
断路器遥控分合
6
GPS 对时
1.4 装置硬件说明
序号
模件名称
模件版本
备注
1
交流模件
E03-AC.X-A-05
1A,3 保护电流,3 测量电流,4 电压,1 零流 30A
2
E03-AC.X-A-06
高等,3 保护电流,3 测量电流,4 电压,1 零流 30A
3
CPU 模件
E03-CPU.Z-A-01
110V,双以太网(电),双 RS485,15 路交流采样
4
E03-CPU.Z-A-02
220V,双以太网(电),双 RS485,15 路交流采样
5
E03-CPU.Z-A-11
110V,双以太网(电),双 RS485,1 路 232 打印,15 路交流采样
6
E03-CPU.Z-A-12
220V,双以太网(电),双 RS485,1 路 232 打印,15 路交流采样
7
E03-CPU.Z-A-21
110V,双以太网(电),15 路交流采样
8
E03-CPU.Z-A-22
220V,双以太网(电),15 路交流采样
9
面板模件
E03-PNL.X-A-01
10
TRIP 模件
E03-TRIP.X-A-03
110V,X3(8-9)常开,X3(8-10)常闭,X3(11-12)常开,闭锁备投,有防跳
2
保护功能及原理
2.1 电动机起动
当控制字 KG2.15=0 时，电动机起动判别投入，当电动机满足起动条件时，过流Ⅰ段保护的定值采用
过流Ⅰ段电流高值，比率差动保护可通过控制字选择是否选用“整定值加倍”及“增加 50ms 延时”的功
能，当控制字 KG2.15=1 时，电动机起动判别退出，过流Ⅰ段保护的定值采用过流Ⅰ段电流低值，比率差
动保护不再具有躲避电动机起动时不平衡电流的附加功能。
当电动机起动方式为直接起动时，应将控制字 KG2.14 退出，当电动机起动方式为降压起动等其他起
动方式时，应将控制字 KG2.14 投入。
电动机运行过程中如需要进行自起动判别的，应将控制字 KG2.4 投入，不需要进行自起动判别的，应
将控制字 KG2.4 退出。
当控制字 KG2.14=0 时，装置判别的电动机起动时间为 Min（Tstart，Tstart0）。其中，Tstart 为本次实际
起动时间，指的是较好相电流从零突变到 10%In 时刻（T0）开始计时，直到电流过峰值后下降到 120%In
（In 为电动机额定电流，以下同）时刻为止，这一过程所经历的时间； Tstart0 为“电动机起动时间定值”，
表示电动机转速从零到达到额定转速的时间，可整定为电动机最长起动时间的 1.2 倍。
当控制字 KG2.14=1 时，装置判别的电动机起动时间固定为 Tstart0，计时起点为 T0时刻。
装置将面板上最后一个软压板灯(绿色 LED 灯)定义为电动机起动时间指示灯，在电动机起动过程中长
亮，从而直观指示出电动机的起动过程。
电动机起动时间过长将导致转子发热，危害电动机的正常运行。起动时间长保护功能可通过软压板投
入或者退出。本保护只在电动机起动时投入。起动过程中，任一相电流大于整定电流达到整定时间，长起
动保护动作于出口，动作指示灯为面板上最后一个信号灯（红色 LED 灯）。电动机起动过程结束后，保护
自动退出。
2.10零序电压保护
该保护功能反应于电动机定子接地时引起的零序电压。断路器或接触器在合位且有流，当零序电压大
于保护定值超过整定时间时，零序电压动作出口或发出报警信号。动作方式可通过控制字 KG1.12 进行选
择。零序电压为装置自产。
2.11低电压保护
当电压消失和降低时，电动机的转速下降。电压恢复时，在电动机绕组内开始流过比额定电流大好几
倍的自起动电流，这样大的自起动电流将使电网电压降加大，使电压恢复的过程延长，增加了电动机达到
正常转速的时间，造成电动机过热，严重时甚至不能自起动。为了保证重要电动机的自起动，当电源短时
消失或降低时，必须切除一部分不重要的电动机，使电网的电压降减小。同时，当电压长期消失或降低时，
根据生产过程和技术保安等的要求，不允许自起动或自起动已经没有必要，这部分电动机经低电压保护切
除。低电压保护动作须同时满足如下条件：
1) 低电压保护软压板投入；
2) 所有线电压下降，且低于低电压定值；
3) 开关处于合闸位置；
4) 硬压板接入端子 X2:6 为高电平（当运行参数控制字 KG1.10＝1 时）；
5) 装置未检测到 PT 断线；
6) 低电压保护动作时间延时到。
2.12过电压保护
断路器或接触器处于合闸位置且有流，当任一线电压大于过电压定值达到整定时间时，过电压动作出
口或发出报警信号。动作方式由通过控制字 KG1.13 选择。
2.13非电量保护
非电量保护功能可直接接收外部强电(DC 220V 或 DC 110V)输入信号，输入端子为 X2:9～X2:11。装
置接收到非电量信号，经延时出口跳闸，发出信号后，进行事件记录，并通过通信将记录上传至后台计算
机。该保护功能可通过软压板投入或退出。所有非电量保护共用一个非电量信号灯，由报文进行区分。
2.14PT 断线
当运行参数控制字 KG1.5=0 选择星型接线时，母线 PT 断线判据如下：
1） 三相电压和小于 8V，相电压均小于 8V，某相电流大于 0.04IN 或 TWJ 在分位，判为三相失压；
2） 三相电压和大于 8V，最小线电压小于 16V；
3） 三相电压和大于 8V，较好线电压与最小线电压差大于 16V，判为两相或单相 PT 断线。
当运行参数控制字“KG1.5=1”选择角型接线时，对应母线 PT 采取 V-V 接线方式，断线判据如下：
1） 负序电压大于 8V；
2） 一相或两相线电压小于有压值 70V；
3） 三相线电压均小于有压值 70V，某相电流大于 0.04IN 或 TWJ 在分位。
上述两种 PT 接线方式中，满足断线判据任一条件 9s 后，装置发“TV 断线”信息并点亮告***。
PT 断线检测功能可以通过“KG1.14”控制字投退
