国电南自综合测控装置PSR661U整层机箱结构

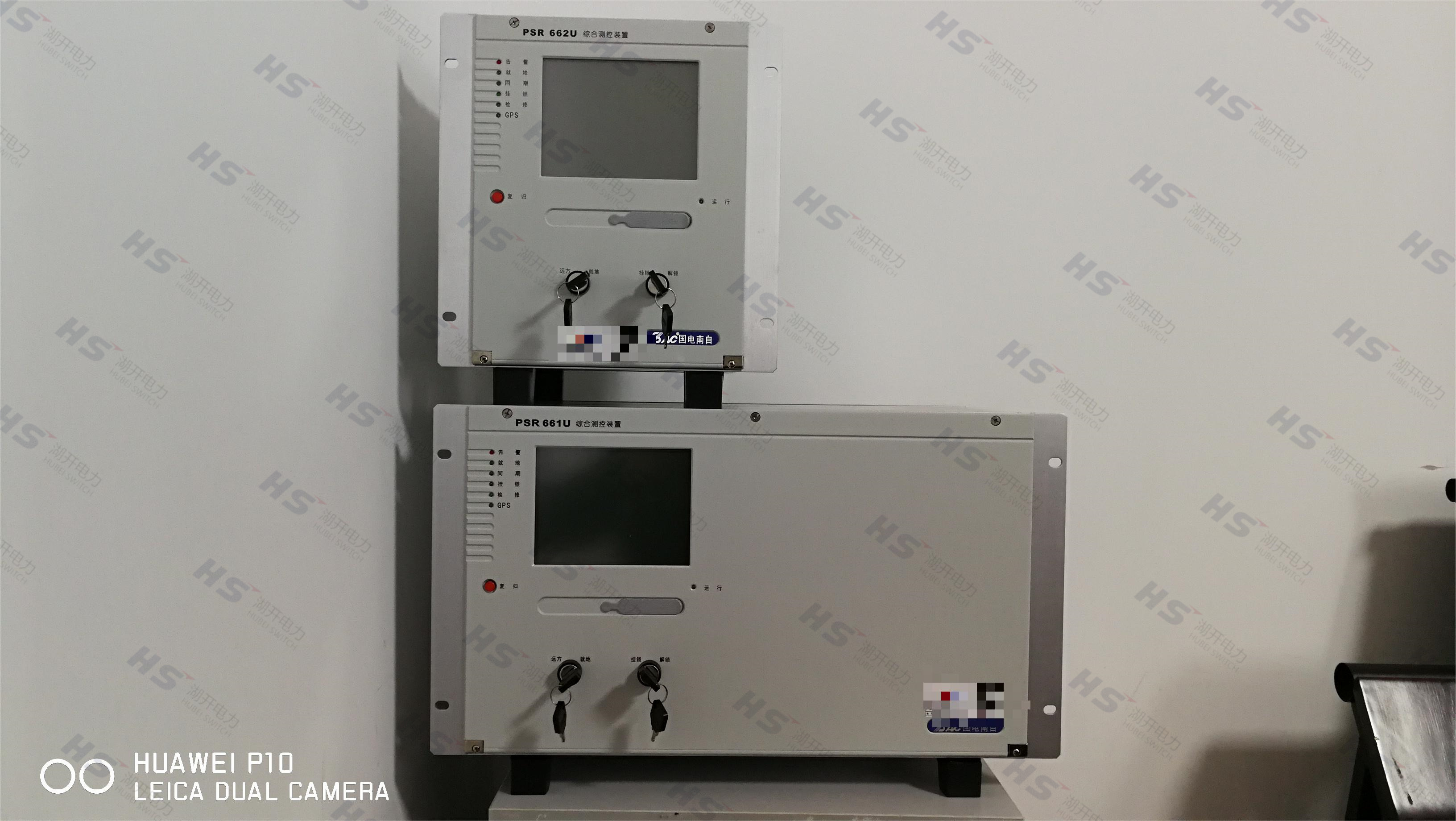

PSR660U 系列综合测控装置主要包含PSR 661U（整层机箱结构）和PSR 662U（半层机箱结构）两个型号。他们可用于各电压等级变电站、开闭所、电厂以及冶金、化工等工矿企业的自动化测控，完全适应较为恶劣的现场环境条件。
性能特点
PSR 660U 系列产品采用大液晶显示，触摸屏输入技术，具有主接线图显示操作功能，人机界面友好。
PSR 660U 系列综合测控装置主要用于面向单元设备的测控应用，也可配置成集中式测控应用。装置主要功能包括：开关量信号采集、脉冲信号采集、编码信号采集、温度信号采集、直流信号采集、交流量信号采集、开关量控制输出、模拟量信号输出/遥调、SOE 事件顺序记录、同期、变压器分接头调节及滑档闭锁、逻辑可编程功能、间隔五防闭锁、远方就地操控、以及各种通讯接口等。
其中交流采集包括：电压、电流、零序电流电压及越限判别、有功、（真）无功、功率因数、谐波及谐波畸变率、计算电度、断线判别、电压不平衡度等。每单元装置内部由可靠快速CAN 总线连接的多个智能子处理模块组成。
装置各子模块按功能分配，分别有：
智能开入模块（以下简称DI、DIA）；
智能交流模块（统称AC，含4TV/3TA 及同期功能的以下简称AC-1/ AC-1D；含6TV/6TA 及同期功能的以下简称AC-2/ AC-2D（TV 额定电压为57.7V、100V）和AC4-2/ AC-2D（TV 额定电压为220V、400V）；含3TV/9TA 的以下简称AC-3/ AC-3D；含12TV 的以下简称AC-U）；
智能温度直流模块（以下简称TDC、TDCA）；
智能控制模块（以下简称CTR）；
智能开出模块（以下简称OUT、DO、DOA）；
智能温度模出模块（以下简称RTDAO、RTD、AO）；
智能保持开出开入模块（以下简称LDIO、LDIOA）；
智能开入开出模块（以下简称DIO）；
智能开入开出直流模块（以下简称O、OA、OB）；
智能同期模块（以下简称SYN）；
智能数字化接入模块（以下简称STI（包括ST 接口和LC 接口两种模块），含4TV/3TA 及同期功能的以下简称STI-1；含6TV/6TA 及同期功能的以下简称STI-2；含12TV 的以下简称STI-U）；
以及其它可选配模块。
各模块功能简述如下：
DI、DIA 模块功能包括可配置的开关量采集、脉冲量采集、编码信号等采集；
AC 模块功能包括：电流电压基波和谐波的有效值、有功功率、无功功率、功率因数，总有效值、总有功功率、真无功功率、总功率因数，基波频率，相电压到线电压的计算，计算电度（正向有功电度、反向有功电度、正向无功电度和反向无功电度），电能质量参数（三相不平衡度、谐波含有率、总谐波畸变率等），事件判别记录（CT/PT 断线、零序电压越限、零序电流越限）等；
TDC 模块可直接接驳4 路三线制RTD 和220V、110V、5V、20mA、1mA 的电压、电流输入并采集计算；TDCA 模块可以接驳4 路三线制RTD、8 路5V、20ma 的电压电流输入和4 路220V的电压输入并采集计算；
OUT、CTR、DO、DOA 模块可以实现/分接头调节；
RTDAO 模块可以输出模拟量信号，实现遥调等功能, 还可直接接驳10 路三线制RTD；
LDIO 模块可以提供8 路输出磁保持接点，可以配合实现特定五防等功能，还具有16 路开入；
LDIOA 模块可以提供6 路输出磁保持接点，可以配合实现特定五防等功能，还具有23 路开入；
DIO 模块同时具有遥信、/分接头调节功能，可实现滑档闭锁等功能；
O 模块同时具有遥信、/分接头调节、直流采集等功能，可实现滑档闭锁等功能；OA模块同时具有遥信、分接头调节、三线制RTD 等功能，可以实现滑档闭锁等功能；
OB 模块同时具有遥信、分接头调节、直流采集等功能，可实现滑档闭锁等功能；
SYN 模块可实现较复杂的同期功能，如变压器三侧同期和一个半断路器同期等，一般的同期功能由AC-1 或AC-2 模块即可完成，如单断路器同期、主变两侧同期等；
STI 模块可以实现数字化电流电压采集和GOOSE 网开入开出通讯。数字化采用通道包括9-1，9-2 和FT3 三种方式。
HMI 模块是人机接口模块。
