GDDN-500A/B/C
电能质量在线监测装置简介
GDDN-500A新型数字式电能质量在线监测装置，完全按国标要求采集电能质量的各项参数，具有长时间在线工作的可靠性、较强的现场操作和与中心站的通讯功能，同时具有长时间记录存储数据的能力及方便的数据统计分析方式。
本装置可以实时准确的对电网的供电和用电状况进行监测，尤其是可随时掌握谐波的超标情况，掌握不对称度和电压合格率的情况，为供电和用电企业提供了方便的监测设备。
本装置采用大屏LCD显示器,中文及图形显示界面，轻触键盘操作,使用户使用更方便、更直观。监测装置采用与国外最新的DSP数字信号处理器和高速多路AD同采技术，在数据处理和显示存储上采用PC104工控机，功能强、便于操作和软件升级。数据采集为每周期512点，并使用DSP、512点FFT技术，频率采集准确，精度高。可在市级电网和省级电网中组成电能质量监测网络，并通过专用的中心站软件，同时实现大量历史数据的统计分析，形成各种统计报表，绘制谐波频谱图和各种指标的分布图，为电能质量的监督提供先进的手段。
GDDN-500B电能质量在线监测装置采用32位DSP数字信号处理器 ，16位六通道高精度A/D转换器 ，宽温全中文大屏幕液晶显示屏，128M大容量FLASH存储器，同时支持RJ45、MODEM、RS232、RJ45等多种通讯方式，支持IEC-101规约超低功耗小于10VA，采用流水线贴片工艺确保质量稳定可靠。体积小巧的后端可插拔自动短接式接线端子，安装、维护方便，特别适用于已安装一次消谐器的系统。(A/B型最高监测3个通道)
GDDN-500C电能质量在线监测装置可测量电网频率、电压偏差、电压、电流真有效值、基波有效值、电压、电流谐波（2～50次）、三相电压不平衡度、电压波动与闪变值、负序、视在功率、有功功率、无功功率、功率因数；
· 测试通道多，配置灵活，最多可测量3×6路电压信号，3×6路电流信号(即6个通道)；
· 可提供多路报警、 跳闸继电器接点；
· 仪器支持Modem、TCP/IP、RS232、485等多种通讯方式，支持部颁101规约\103规约；
· 标准4U机箱，组屏方便灵活；
主要功能
1. 可测量参数
◆三相电压、电流、频率，电压合格率
◆功率:有功功率、无功功率、视在功率、功率因数
◆电压不平衡度、电流不平衡度
◆谐波电压、谐波电流(至63/128次)，谐波相位、谐波功率、畸变率
◆电压波动和闪变
2. 主要功能:
◆测量三相电压、电流的各项电能质量。
◆谐波测量次数:1—50次。
◆具有电压、电流不平衡测量功能，闪变，电压波动测量。
◆具有基波参数三相电压、电流，有功无功，电量，电压合格率，供电可靠性等指标测量和显示功能。
◆具有各项指标超限记录功能。
◆大屏显示各项指标，具有棒图和曲线显示方式，向量方式显示电压和电流，操作简便。
◆大容量笔记本硬盘存储数据。
技术指标
频率测量:45~55 Hz 电压测量 ±0.2%
精度 ±0.01Hz（50Hz）
电流测量 ±0.2%
谐波电流 Ih≥3%IN时 ， 5%IhIh<3%IN时 ， 0.15%IN
谐波电压 Uh≥1%UN时， 5%UhUh<1%UN时 ， 0.05%UN
电流不平衡度测量误差 ≤1%
电压不平衡度测量误差 ≤0.2%
基波误差 ≤±0.5% 信号转换精度 14 Bit
六路同步采样
采样频率 512点/每周期
保修期 2 年
装置电源 220 Vac ±15%或220 Vdc +10%～-15%
适用领域 电厂，变电站，冶炼厂，铁路，化工，炼油厂等，近年来220KV/110KV的变电站开始装用，电铁、冶金、用电均有应用。

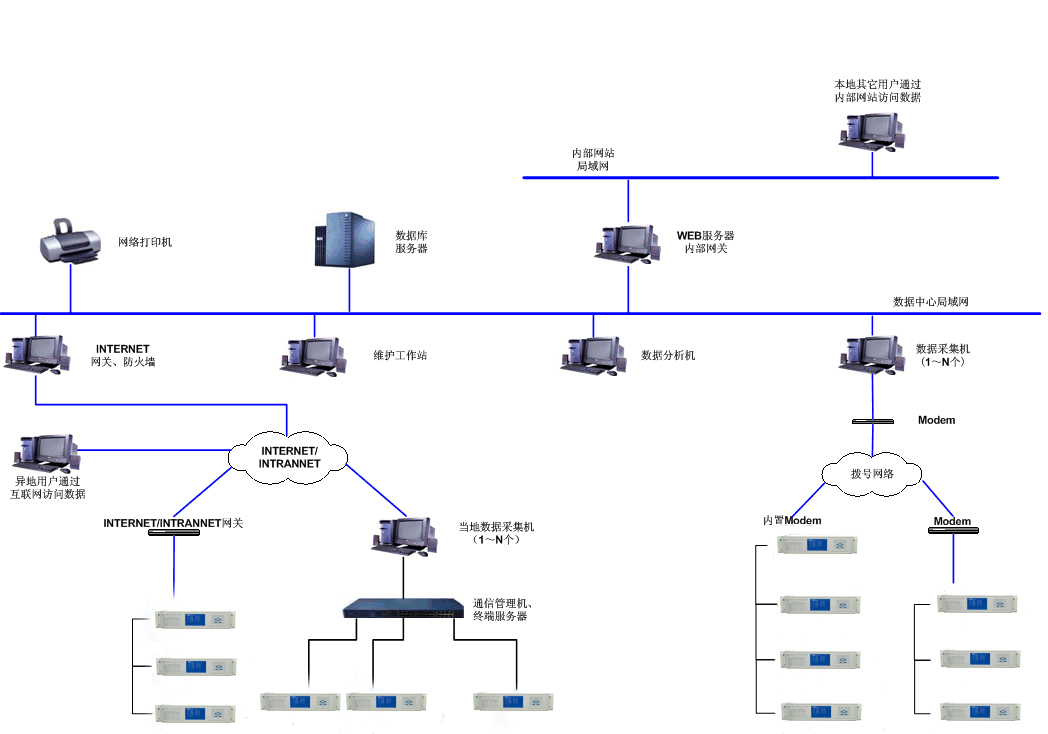

网络拓扑图
