产品名称：
|
LM3105——8通道DI / 6通道DO CPU模块
|
|
型 号：
|
LM3105
|
|
价 格：
|
0.00
|
|
品 牌：
|
和利时
|
|
|
|
|
·额定工作电压：AC220V
·自带14点I/O
·提供8通道DC24V输入/6通道继电器输出处理
·程序存储空间：28K/120K字节
·中断输入：2点
·可连接扩展模块数量：2个 | |
|
CPU特性 |
|
本机I/O |
8通道24V DC输入，6通道继电器输出 |
|
可连接扩展模块数量 |
2个(不能连接以太网模块) |
|
高速计数器 |
单相计数器：3点，100KHz
两相计数器：2点，100KHz |
|
高速输出 |
无 |
|
脉冲捕捉 |
2点 |
|
中断输入 |
2点 |
|
模拟电位器 |
2个，数值设定范围：0～255 |
|
程序存储空间 |
28K /120K字节 |
|
掉电保持区 |
无/有 |
|
密码保护 |
有 |
|
实时时钟 |
无/有 |
|
定时器 |
不限点(1ms为最小单位) |
|
计数器 |
不限点(最大计数范围：16位) |
|
基本指令 |
340条 |
|
扩展指令 |
47条 |
|
运算速度 |
0.37μs(布尔量运算指令) |
|
电源规格 |
|
电源电压 |
220V AC@50Hz |
|
允许范围 |
187V AC～242V AC @50Hz |
|
电流消耗(MAX) |
120mA |
|
输出电压 |
24V DC |
|
允许范围 |
22.8V DC～25.2V DC |
|
对外输出电流 |
+24V DC(提供扩展总线) |
260mA |
|
+24V DC(对外提供) |
200mA |
|
+5V DC(提供扩展总线) |
800mA |
|
短路保护 |
400mA，24V DC输出 |
|
通讯特性 |
|
通讯接口 |
1个RS-232(不隔离) |
|
通讯协议 |
专有协议/MODBUS/自由协议 |
|
输入特性 |
|
输入类型 |
漏型/源型 |
|
输入电压额定值 |
24V DC |
|
允许范围 |
0V DC～30V DC |
|
逻辑1信号 |
15～30V DC 允许最小电流3mA |
|
逻辑0信号 |
0～5V DC 允许最大电流1mA |
|
输入延迟时间 |
<0.6ms（额定输入电压） |
|
隔离方式 |
光电隔离 |
|
隔离组 |
2组 |
|
隔离耐压 |
1000V DC |
|
输出特性 |
|
输出类型 |
继电器 |
|
输出电压 |
24V DC或 24 V AC ～230V AC |
|
允许范围 |
5V DC～30V DC或5V AC～250V AC |
|
公共端输出电流总和 |
<10A |
|
输出开关容量 |
2A，阻性负载 |
|
最小负载 |
10mA(触点电压为5V AC或5V DC) |
|
过流保护 |
无 |
|
接通状态阻抗 |
<0.2Ω |
|
隔离组 |
2组 |
|
线圈与触点间隔离电压 |
3000V AC，1分钟，漏电流1mA |
|
触点间隔离电压 |
750V AC，1分钟，漏电流1mA |
|
隔离电阻(最小) |
触点间或线圈与触点间均100MΩ(500V DC时) |
|
触点开关延迟时间 |
<10ms |
|
触点开关频率(最大) |
1Hz |
|
继电器机械寿命 |
无负载时，可达10,000,000次以上；
额定阻性2A负载时，可达100,000次以上 |
|
物理特性 |
|
尺寸规格(L*W*H) |
125mm(L)×90mm(W)×70mm(H) |
|
重量 |
350g |
|
工作温度 |
0℃～+55℃ |
|
存储温度 |
-40℃～+70℃ |
|
相对湿度 |
5%～95%(无凝结) |
·端子定义与接线

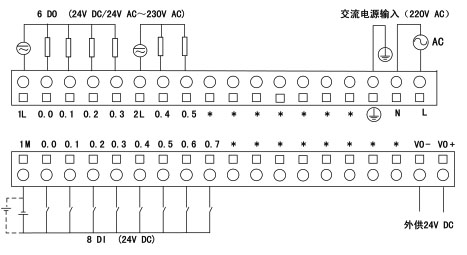

LM3105模块用AC220V供电，上排端子为输出通道(DO)，下排端子为输入通道(DI)。图1是一种典型的现场接线示例，为CPU模块供电的外接输入电源AC220V和保护地接到上排端子的右侧(橙色端子)，模块对外提供的输出电源24VDC从下排端子的右侧接出。
图1 LM3105模块端子定义与接线图 说明：
1、模块的端子标记规则统一为从上往下、从左往右递增；
2、图1中输入通道(DI)的1M端子为外接DI的公共端；用户可以选择将1M端接到24VDC传感器电源
的正端或者是负端，以适应源型/漏型的DI；
3、图1中输出通道(DO)的1L和2L分别为两组输出的负载驱动电源端端子，可以是直流供电，也
可以是交流供电；
4、上排端子右侧的L和N分别接给模块供电的AC220V火线和零线接线端,  表示保护地；
5、下排端子右侧的VO＋、VO－分别为CPU模块外供24VDC电源的正负接线端子；
6、“*”表示此通道不接线或无实际物理连接。
|
上排端子 |
端子说明 |
下排端子 |
端子说明 |
|
1L |
负载驱动电源 |
1M |
外接输入公共端 |
|
Q0.0 |
普通输出端 |
I0.0 |
普通输入/高速计数输入端 |
|
Q0.1 |
普通输出端 |
I0.1 |
普通输入/高速计数输入控制端 |
|
Q0.2 |
普通输出端 |
I0.2 |
普通输入/高速计数输入端 |
|
Q0.3 |
普通输出端 |
I0.3 |
普通输入/高速计数输入控制端 |
|
2L |
负载驱动电源 |
I0.4 |
普通输入端 |
|
Q0.4 |
普通输出端 |
I0.5 |
普通输入/普通计数输入端 |
|
Q0.5 |
普通输出端 |
I0.6 |
普通输入/高速计数输入端/外部中断输入端/脉冲捕捉输入端 |
|
* |
(不接线) |
I0.7 |
普通输入/外部中断输入端/脉冲捕捉输入端 |
|
* |
(不接线) |
* |
(不接线) |
|
* |
(不接线) |
* |
(不接线) |
|
* |
(不接线) |
* |
(, 不接线) |
|
* |
(不接线) |
* |
(不接线) |
|
* |
(不接线) |
* |
(不接线) |
|
* |
(不接线) |
* |
(不接线) |
|
|
保护地 |
* |
(不接线) |
|
N |
零线 |
* |
(不接线) |
|
L |
火线 |
VO- |
外供24V DC负端 |
|
|
|
VO+ |
外供24V DC正端 |
·等效电路
图3 LM3105输出通道等效电路图

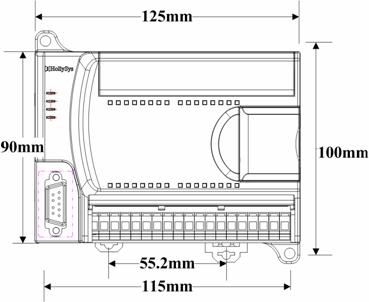

·尺寸图
|
|
|
|
