一、概述
● 输入Pt100(3线式)
● 四种常规温度范围/六种常规输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
● 双回路输出可选择不同信号
● 欧规22.5mm薄型35mm导轨安装
● 工作电源范围AC/DC20~264V
● 依据CE国际标准规范设计

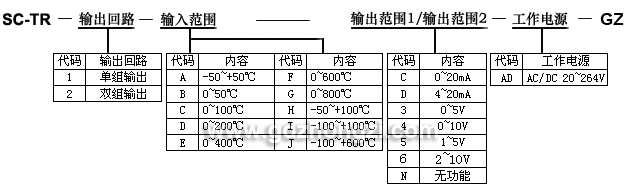

二、型号选择表
三、技术参数
◆信号输入（可切换指拨开关以变更型号输入范围）
|
输入范围
（接线端子选择） |
输入信号
（经由PCB上之切换开关选择） |
输入阻抗 |
|
Pt100（DIN） |
P1 |
0~50/100/200/400℃ |
选择切换开关 |
1MΩ |
|
P2 |
0~200/400/600/800℃ |
|
P3 |
-50~50/100/200/400℃ |
◆信号输出（可切换指拨开关以变更型号输出范围）
|
输出范围 |
负载阻抗 |
信号输入（接线端子选择） |
|
0~20mADC |
≦600Ω |
输出1:Io（mA输出接端子9+ & 8-）
输出1:Vo（V输出接端子7+ & 8-）
输出2:Io（mA输出接端子12+ & 11-）
输出2:Vo（V输出接端子10+ & 11-） |
|
4~20mADC |
≦600Ω |
|
0~10VDC |
≦500Ω |
|
0~5VDC |
≦500Ω |
|
1~5VDC |
≦500Ω |
测量精度：≦±0.2% of F.S.（客户订购时之指定范围）
≦±2% of F.S.（经由切换开关选择后）
线性度：≦0.1% of F.S.
响应时间：≦250msec （10%~90% of FS）
输出波纹：≦±0.1% of F.S.
满量程校正范围：≦±20% of F.S.
零点较正范：≦±10% of F.S.
◆电源部分
工作电源：AC/DC 20~264V,50/60Hz
消耗功率：DC 4W, AC 5.0VA
◆环境要求
操作温度：0~60ºC
操作相对湿度：20~95% RH(非凝结状态）
温度系数：≦100PPM/ºC （0~50ºC） |
储存温度：-10~70ºC
保护等级：IP42
◆机构尺寸
外观尺寸：81.8mmx99mmx 22.5mm
外壳材质：ABS防火材料, UL94V0
接线端子：可接2 x 2.5mm2金属线
安装导轨：35mmDIN导轨（EN50022）
重量：250g
◆安全规范说明
安全规范：IEC61010（安装类别3）
EMC：EN61326
隔离强度：AC2.0KV for 1min
（电源/输入/输出1/输出2/外壳之间）
绝缘电阻：≧100MΩ/500Vdc |

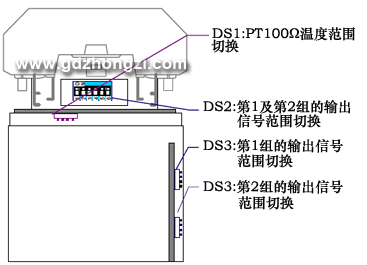

四、校正調整
◆输入信号
表格1
| Pt100Ω 输入：（CODE：P1） |
|
信号范围 |
指拨开关（DS1） |
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
|
0~50℃ |
|
|
|
|
|
|
|
0~100℃ |
|
|
On |
|
|
On |
|
1~200℃ |
|
On |
On |
|
On |
On |
|
2~400℃ |
On |
On |
On |
On |
On |
On |
表格2
| Pt100Ω 输入：（CODE：P2） |
|
信号范围 |
指拨开关（DS1） |
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
|
0~200℃ |
|
|
|
|
|
|
|
0~400℃ |
|
|
On |
|
|
On |
|
1~600℃ |
|
On |
On |
|
On |
On |
|
2~800℃ |
On |
On |
On |
On |
On |
On |
表格3
| Pt100Ω 输入：（CODE：P3） |
|
信号范围 |
指拨开关（DS1） |
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
|
-50~50℃ |
|
|
|
|
|
|
|
-50~100℃ |
|
|
|
|
|
|
|
-50~200℃ |
|
|
|
|
|
|
|
-50~400℃ |
|
|
|
|
|
|
◆输出信号
| 输出：（CODE：P） |
|
信号范围 |
指拨开关-DS2
（DS2：第1及第2组输出） |
指拨开关-DS3﹠4
（DS3：第一组；DS4第2组） |
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
SW1 |
SW2 |
SW3 |
SW4 |
|
0~5V |
On |
|
|
|
|
On |
|
On |
On |
On |
|
0~10V |
On |
|
|
|
|
On |
|
On |
|
On |
|
1~5V |
|
On |
|
|
On |
|
|
On |
On |
On |
|
2~10V |
|
On |
|
|
On |
|
|
On |
|
On |
|
0~20mA |
On |
|
|
|
|
On |
On |
|
|
|
|
4~20mA |
|
On |
|
|
On |
|
On |
|
|
|

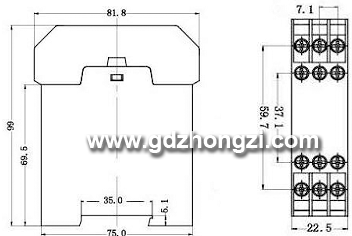

五、规格尺寸及接线图
