工控产品-二线制热电偶信号输入隔离器-GD8701

一、特性
      ● 二线制各型热电偶（或毫伏）信号输入隔离转换
      ● 与温度成线性化的隔离输出 4～20mA
      ● 具有冷端自动补偿功能
      ● 回路供电12～30VDC
      ● 单通道（一入一出）
      ● 即插即拔式接线端子，DIN导轨卡式安装
二、描述
      ①GD8701回路供电·二线制热电偶（或毫伏）信号输入隔离器，是将现场二线制的型热电偶（或毫伏）信号经本隔离器转换成所需的直流信号（与温度成线性）输出。主要用于回路供电的DCS、PLC系统
      ②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离
三、技术规范

● 产品型号：GD8701
      型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源：回路供电方式无需外加辅助电源
● 输入回路
      输入通道：端子 1－、 2＋接线
      输入热电偶类型：K；E；S；B；R；T；N；W；J等各型热电偶
      输入电阻：≥20KΩ
      冷端温度补偿范围：-15~＋75℃
      冷端温度补偿误差：每20℃变化误差±1℃
● 输出回路
      输出通道：端子11－、12＋接线
      输出电流（IO）：4～20mA
      输出回路供电电压（UO）：12～30VDC
      电压跌落（Ud）：8V
      负载能力计算图示

负载电阻（计算方式）：RL≤（UO-Ud）/ Io
热电偶输入断线报警低电流：≤3mA

      高电流：≥22mA
      纹波（Vp-p）：＜10mV
● 性能指标
      标准精度：±0.2%FS
      温度漂移：±0.015%/℃
      响应时间：≤1s（0 → 90%）
      稳定时间：≤3s
      绝缘电阻：≥100MΩ/500VDC（AC）
      隔离能力：1500VAC/1分钟50Hz
      抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
      工作温度：0～＋60℃
      储运温度：－20～＋80℃
      环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
      结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
      外形尺寸：W16×H104×D110（mm），参见外形尺寸图
      整机重量：约110g

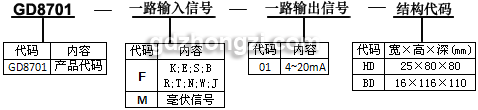

四、型号选择

◆热电偶类型及量程表

热电偶类型		温度范围（℃）	最小量程（℃）
热电偶	E	0~1000	80
	K	0~1300	120
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信号		-5~60mV	5mV

     ◆订货须知
        1. 参照选型举例，正确规范书写订货型号代码。
        2. 若不选择代码，则被认同是下列   举例 1 的订货组合方式。
             举例 1       输         入：K 0～1000℃ / 输出： 4～20mA
                              外形   尺寸：25× 80× 80
                              订货代码为：GD8701-FA-V2.0-HD （K 0～1000℃）
             举例 2       输         入：0～50mV      输出   4～20mA
                             外形   尺寸：16× 116× 110
                             订货代码为：GD8701-3A-V2.0-BD （0～50mV）
五、外形尺寸、安装图

    ● 安装
       1.35mm标准DIN导轨卡式安装。
          安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
    ● 典型应用
       1.用于向现场变送器提供配电电压
          并将信号输入信号隔离转换。
       2.连接至现场的设备：
          二线制或三线制非智能变送器有源电流号。
       3.连接至控制系统（或其它单元组合仪表）：
          各款 DCS/PLC 的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

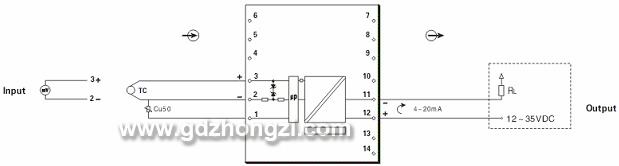

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
