一、特性
● 将各种设备的直流电流信号4~20mA输入。
● 4～20mA 电流信号输出。
● 1：1等效隔离传送。
● 双通道，两路输入两路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述 ①GD8720无源 · 电流信号输入隔离器，是将直流电流信号隔离传送。使用时无需另行供电。在实际应用中能有效解决信号互连可能出现的问题， 同时能有效抑制信号传输过程中可能的干扰。
②本隔离器无需外供电， 输入回路－输出回路之间电磁隔离。

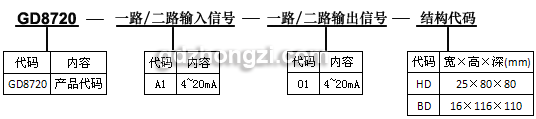

三、型号选择
订货须知：
参照选型举例，正确规范书写订货型号代码。
举例 输 入：1路 4～20mA；2 路 4～20mA
输 出：1路 4～20mA；2 路 4～20mA
订货代码为：GD8720-A1-01 四、技术规格
● 产品型号：GD8720
● 型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
无需外加辅助电源
● 输入回路
两通道隔离输入
第一路输入通道：端子1－，2＋ 接线（参见端子接线图）
第二路输入通道：端子3－，4＋ 接线（参见端子接线图）
电流输入：4～20mA
等效输入阻抗：150Ω＋负载电阻（输入为20mA时）
压降：约3V (20mA)
● 输出回路
两路通道隔离输出
第一路输出通道：端子11－，12＋接线（参见端子接线图）
第二路输出通道：端子9－，10＋接线（参见端子接线图）
输出电流：4～20mA
允许负载电阻：0～350Ω
纹波（Vp-p）：＜10mV |
● 性能指标
标准精度：±0.1%FS(负载为100Ω时）
*注：负载越小，精度就越高， 负载每增加100Ω，精度就下降0.1%
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输1－输入2－输出2之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000 相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
外形尺寸：W16×H104×D110（mm） ，参见外形尺寸图
整机重量：约120g |
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

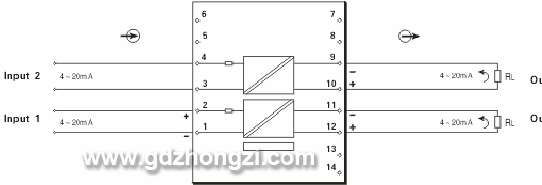

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
