一、产品介绍
GDT181温度变送器，可以将现场各种温度信号转换成4～20 mA(二线制)电流信号输出，GDT181温度变送器具有多种可选分度号，可广泛用于石油、化工、冶金等部门的各种液体和气体温度测量。
二、主要特点 ◆体积小、精度高、稳定性好
◆智能化切换各种分度号，且软件操作简洁、方便
三、主要技术参数
输入信号 RTD：Pt100、Pt100.1、Cu50
TC：B、S、K、E、J、T、WRe
精 度 ±0.5%
供电电压 12～30VDC
环境温度 -40～85℃
工作温度 -40～85℃
温 漂 ≤±0.25℃/25℃
阻 抗 ≥10MΩ
重 量 50g
安装方式 接线盒安装

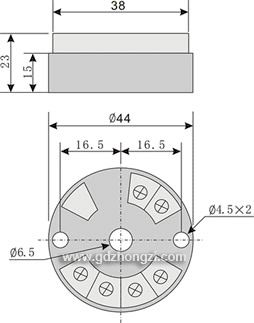

四、变送器外形尺寸
五、接线方式
|
热电阻输入接线 |
热电偶输入接线 |
二线制接线方式 |
通讯方式 |
|
|
|
|
COM
RS232 |
六、调试方法
首先安装GDT181 Soft软件，再通过通讯转接线PC机和温度变送器，最后进入GDT181 Soft编程菜单，选择相关参数。
七、参数设置软件使用说明
1、数据测试（F7）进行仪表数据的实时监测。
2、参数校对（F8）进行仪表二级参数的修改（详见参数设置表）。
3、参数设置（F9）完成“参数校对”后，使用该功能键，将所修改后的参数，写入仪表。
八、参数设置表
|
参数名称 |
参数符号 |
参数设置范围 |
参数名称 |
参数符号 |
参数设置范围 |
|
分度号 |
1SL0 |
1 10（详见分度号设置表） |
模拟输出下限 |
1DAL |
全量程 |
|
显示量程下限 |
1SLL |
全量程 |
模拟输出上限 |
1DAH |
全量程 |
|
显示量程上限 |
1SLH |
全量程 |
模拟输出零点迁移量 |
1DAP |
全量程 |
|
显示值零点迁移量 |
1PB1 |
全量程 |
模拟输出比例设定值 |
1DAK |
0 1.999 |
|
显示值比例设定值 |
1KK1 |
0 1.999 |
|
|
|
九、GDT181智能万用温度变送器型谱
|
型 号 |
代 码 |
说 明 |
|
GDT181 |
□ - □ / □ |
|
|
输入信号 |
TC
TR |
|
|
热电偶
热电阻 |
|
分度号 |
□ |
|
见输入类型表 |
|
量程范围 |
□ |
输入类型对应温度范围 |
特殊分度号订货时请注明
十、输入类型
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
500~1800℃ |
07 |
WRe |
0~2300℃ |
|
02 |
S |
-50~1600℃ |
08 |
Cu50 |
-50~150.0℃ |
|
03 |
K |
-50~1300℃ |
09 |
Pt100 |
-199~850℃ |
|
04 |
E |
-50~1000℃ |
10 |
Pt100.1 |
-199.9~320.0℃ |
|
05 |
T |
-199.9~320.0℃ |
18 |
特殊规格 |
用户特定 |
|
06 |
J |
-50~1200℃ |
|
|
|
