一、概 述 SBW-644系列现场安装温度变送器是一个两线制变送器（即一对导线既是供电电源线，又是信号传输线），配接两线制显示表头，它具有较强的负载能力，带有非线性校正电路，可测量工业过程中－200～1800℃范围内的各种介质的温度，将温度信号转换成与温度信号成线性的4～20mADC电流输出信号，送显示、调节记录仪表、PLC或DCS系统进行集散控制。
二、主要技术指标 1、基本精度：±0.5﹪(含冷端温度补偿)
2、工作电压：24VDC
3、负载能力：供电电压为24V时，负载为0～250Ω；
4、环境温度影响：每变化10℃,误差小于标定量程的±0.1﹪
5、最大电源电压变化范围:±0.05﹪
6、最大负载变化影响:±0.05﹪
环境温度：-25℃～+70℃
相对湿度：﹤85﹪
环境振动频率：﹤60Hz位移幅度：﹤0.14㎜
三、产品选型 为了满足各类不同用户的需求,将温度变送器的量程范围进行了分档,以供用户参考。
|
传感器名称 |
分度号 |
量程分档 ℃ |
|
铂铑30铂铑6 |
B |
800～1800 1200～1800 |
|
铂铑10-铂 |
S |
0～1600 0～1400 600～1600 |
|
铂铑13-铂 |
R |
0～1600 0～1400 600～1600 |
|
镍镉-镍硅 |
K |
0～1300 0～1000 0～800 0～600
400～1000 |
|
镍镉-康铜 |
E |
0～800 0～600 0～500 0～400 0～300 |
|
铁-康铜 |
J |
0～600 0～400 0～300 0～200 0～100 |
|
铜-康铜 |
T |
-200～50 0～300 0～200 0～100 0～50 |
|
铂电阻 |
Pt100 |
-200～50 -50～50 0～500 0～400 0～300 0～200 |
|
0～100 0～150 0～200 0～350 0～450 |
|
铜电阻 |
Cu50 |
-50～50 0～150 0～100 0～50 |

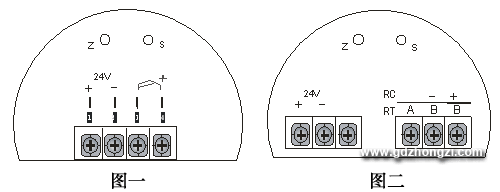

四、安装接线图 SBW-644系列温度变送器，安装接线图如下图所示，图1为SBW-644(无显示)型变送器，1，2端接24电源，3，4接热电偶信号。图2 为SBW-644S(带显示)型变送器，1，2端为24V电源接线端子，4，5，6为信号端子(对应图中A,B,B)，若是热电阻信号，则热电阻的一端和4号端子相接，另一端同时接5，6两端，若为热电偶输入时接5，6两端，5端为负，6端为正。
五、温度变送模块调整 若为Pt100输入时，则不需要另装Pt100温变模块，该部分电路已集成到图1，图2的电路板上，只需按上面图1，图2所示的电位器旋钮进行零点和满度调整即可。
若为K型热电偶信号则需另加K型温度变送模块品并按以下步骤调整
步骤
（1） 按典型应用接线图接线，在1，2输入端接入标准电位差计（如UJ33a）输出信号为电动势，在4，5输出端串接上标准电流表和24VDC稳压电源。
（2） 调零：反接信号输入线，（即1接电位差计输出+端，2接电位差计输出-端），使电位差计输出校验现场室温对应的电动势，调整电位器Z，使电流表的读数为4mA。
（3） 调满：正接信号输入线（即1接电位差计输出-端，2接电位差计输出+端）使电位差计输出满量程对应的电动势，调整电位器S，使电流表的读书数为20mA。（该电动势为满度电动势减去室温对应的电动势后的值）
六、典型应用接线图

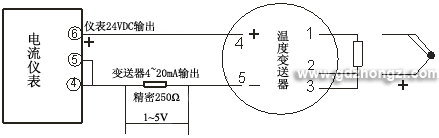

仪表有24VDC馈电输出

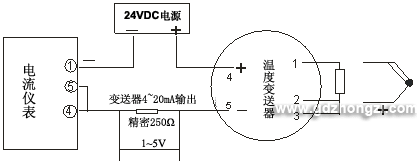

仪表无24VDC馈电输出
注意事项：
1.变送器电源必须小于36VDC，绝对不能将高压市电接入回路。
2.变送器组成的回路，负载电阻总和应在使用说明书规定的工作范围内。
3.不同规格变送器模块，显示屏不能互换。
4.当安装环境较差时（空气流动差，温度高），请采用高温环境一体化温度变送器。采用散热装置以降低工作环境温度，提高可靠性。
5.变送器在运输、安装、使用中严禁撞击、敲打等剧烈冲击。
6.温度变送器的标定是一个技术要求较高的工作，非专业人员、无标定用的仪器请不要随便调节二个电位器，造成精度下降甚至不能正常工作。
7.标定时，由于二个电位器之间互相有影响，必须反复调零和调满度。直到能满足精度要求，标定工作才算完成。
常见故障分析
1.变送器输出电流为27.3mA左右时，为热电阻短路。
2.没有电流输出，为接线错误。
