一、特性 ● 将现场设备的直流信号输入。
● 标准模拟信号电隔离。
● 线性化转换输出，可选择4～20mA或1～5V信号，以及其它所需的直流信号。
● 模块化表芯设计无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
①GD8051直流信号输入隔离器，将各种输入的直流信号经隔离限能处理，转换成所需标准过程信号输出至控制系统或其它智能仪表。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
● 产品型号：GD8051
● 型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） 。
● 工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜25mA
电源指示：得电时LED灯亮：绿色
● 输入回路
输入通道：端子1－，2＋ 接线 （参见端子接线图）
电流信号：4～20mA；0～20mA；或指定电流量程
电压信号：1～5V；0～5V；0～10V；或指定电压量程
输入阻抗：内置输入电阻 50Ω
● 输出回路
输出通道：端子10,11,12接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻 250Ω
纹波（Vp-p）：＜10mV |
● 性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1 分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm） ，参见外形尺寸图
整机重量：约110g |

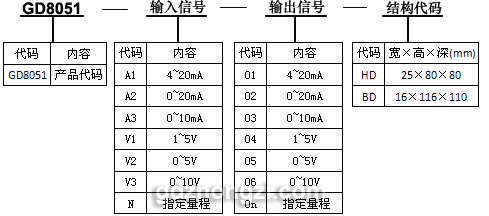

四、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
举例1 输 入：4～20mA
输 出：4～20mA
外形 尺寸：16×116×110
订货代码为：GD8051-A1-01-BD
举例2 输 入：4～20mA
输 出：1～5V
外形 尺寸：25×80×80
订货代码为：GD8051-A1-04-HD
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

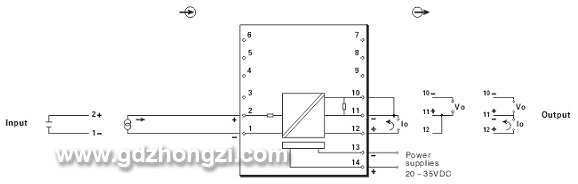

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。
