一、特性
● 热电偶温度变送隔离输出。
● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述 ① GD8074热电偶或毫伏信号输入隔离器，是将现场的热电偶或毫伏信号隔离转换成直流信号输出至控制系统或其它智能仪表。智能化的热电偶信号隔离器。可对热电偶类型和量程范围进行组态社定。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。

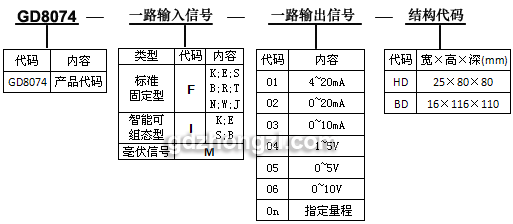

三、型号选择
◆热电偶类型及量程表
|
热电偶类型 |
温度范围（℃） |
最小量程（℃） |
|
热
电
偶 |
K |
0~1300 |
120 |
|
E |
0~1000 |
80 |
|
S |
0~1600 |
580 |
|
B |
400~1800 |
1000 |
|
R |
0~1600 |
850 |
|
T |
-200~400 |
120 |
|
N |
0~1200 |
180 |
|
W |
0~2300 |
340 |
|
J |
0~1200 |
100 |
|
毫伏信号 |
-5~60mV |
5mV |
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
举例 1 输 入：K 0～1300℃ / 输出： 4～20mA
订货代码为：GD8074-FA-V2.0 （K 0～1300℃）
举例 2 输 入： K 0～1300℃ / 输出：1～5V
订货代码为：GD8074-F1-V2.0 （K 0～1300℃）
举例 3（智能可组态） 输 入： E 0～1000℃ / 输出： 0～20mA
订货代码为：GD8074-IB-V2.0 （E 0～1000℃）
四、技术规格
● 产品型号：GD8074
● 型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
●工作电源
电源接线： 独立的接线端子 13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜60mA
电源指示：得电时 LED 灯亮：绿色
● 输入回路
输入通道：端子 1、2、3 接热电偶； 1和 2短接 Cu50
输入热电偶类型：K；E；S；B；R；T；N；W；J；等各型热电偶
可选输入毫伏信号：－5～60mV ；或指定毫伏电压量程
● 输出回路
输出通道：端子 10、11、12 接线 （参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻 250Ω
纹波（Vp-p）：＜10mV |
● 性能指标
标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS）
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250＆#8486
温度补偿范围：－5～60℃
冷端温度补偿误差：每 20℃误差 1℃
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力： 1500VAC/1 分钟 50Hz
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH （无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
外形尺寸：W 16×H116×D110（mm） ，参见外形尺寸图
整机重量：约110g |
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

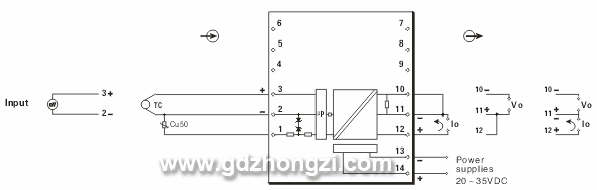

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
