一、概述
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
二、结构原理
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
三、型号标示
|
名称 |
压力表 |
仪表公称直径及安装方式 |
外壳材质 |
功能 |
|
型号 |
Y |
60,100,150分别表示直径为60.100.150mm的径向直接安装式
63,103,153,分别表示直径为60,100,153mm的轴向嵌装(其中63型另有轴向直接安装式) |
B:不锈钢 |
F:耐蚀
FZ:耐蚀耐抗震 |
|
典型型号示列 |
Y |
-60 |
B |
-F |
典型型号示列:Y-60B-F
四、主要技术参数
◆名称、型号、刻度范围、精度等级
|
名 称 |
型 号 |
|
精确度等级 |
|
不锈钢压力表 |
Y-60B-F |
0～0.1；0.16；0.25；0.4；0.6；1.0；
1.6；2.5；4；6；10；16；25；40；60；
-0.1～0；0.06；0.15；0.3；0.5；0.9；1.5；2.4 |
2.5或1.6 |
|
Y-100B-F |
|
Y-150B-F |
|
耐震不锈钢压力表 |
Y-60B-FZ |
|
Y-100B-FZ |
|
Y-150B-FZ |
|
轴向带前边不锈钢压力表 |
Y-63B-F |
|
Y-103B-F |
|
|
|
轴向带前边耐震不锈钢压力表 |
Y-63B-FZ |
|
Y-103B-FZ |
|
Y-153B-FZ |
◆使用环境温度：-25~70℃(外壳内充液)
-40~70℃(外壳内不充液)
◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动：V·H·4级(外壳内充液)
V·H·3级(外壳内不充液)
◆外壳防护等级：IP64
◆重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
五、导压系统及外壳材料
|
零件名称 |
材料牌号 |
|
Y-60B |
Y-100B、Y-150B |
|
接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
|
外壳 |
0Cr18Ni9 |

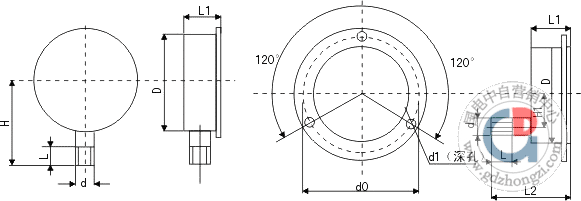

六、外形尺寸
| D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
| 60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5；Z1/4（NPT） |
| 100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5；
Z1/2； Z1/4（NPT） |
| 150 |
165 |
5.8 |
≤125 |
≤60 |
20 |
50 |
98 |
七、使用与订货须知 全不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
订货请说明名称、型号及测量范围
