一、概述
膜盒压力表采用膜河作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
二、结构原理
仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。

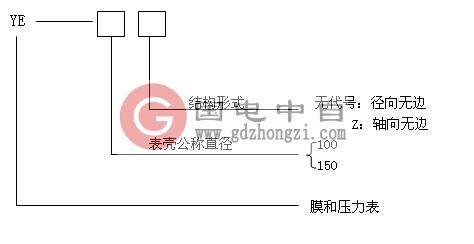

三、型号命名
四、主要技术参数
◆标度范围、精确度等级及重量
| 型号 |
标度范围KPa |
| 正压 |
负压 |
正负压 |
精确度等级 |
重量kg |
YE-100
YE-150 |
0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40 |
-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0 |
-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20 |
2.5 |
0.5 |
◆工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
◆测压系统及外壳等主要零件的材质
| 零件名称 |
材料牌号 |
| 接头 |
黄铜HPb59-1 |
| 膜盒 |
锡青铜QSn6.5-0.1 |
| 齿轮传动机构 |
铜HPb59-1 |
| 表壳、罩壳 |
冷轧钢板 |

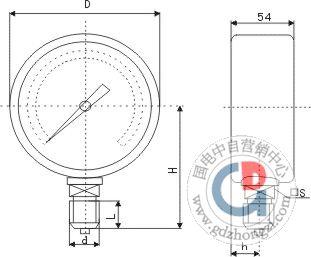

五、外形尺寸
| 型号 |
D |
H |
L |
d |
h |
□S |
| YE-100 |
φ100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
| YE-150 |
φ150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
