一、概述
WP800型智能数显压力变送器是一种带有微处理器的全数字化产品。它是由智能模块与高精度压力传感器组合而成，该智能模块可与望源公司生产的任一种WP系列压力、差压、液位变送器组合而成相应的智能型变送器。智能模块中采用了以CPU微处理器为中心的数字化电路，传感器的输出信号经A/D转换进入CPU，经过运算修正以及外围操作和接口电路产生出模拟输出信号、接点开关信号、数据通讯以及LED或LCD显示。
WP800A型智能压力变送器可以不需要手操器，在现场直接通过面板按键和LCD显示屏对变送器实现自诊断，回路测试，零点、量程迁移调整等操作。整个调试菜单采用汉字画面，操作极其方便。工作时LCD显示屏可显示当前工况下的压力、电流、百分比、环境温度等。由于所有电子线路均采用数字技术进行设计，所以产品的稳定性，抗干扰能力和精度都有了进一步提高。该产品可广泛应用于电力、自来水、水处理、石油、化工、冶金等行业进行压力的测量、显示、控制和数据传输，是自动化应用和改造中替代普通压力表和压力变送器的理想产品。
二、主要特点 WP800AH型智能变送器除具有一般变送器的固有特点外，还具有如下特点：
◆微处理器的使用使智能变送器的灵活性增大、功能增强。
◆ 智能电子部件仅由一块板组成，优越性更强，可靠性更高。
◆ 可任意选择显示压力、电流、百分比、环境温度等。
◆ 量程比3:1或5:1。
◆ 量程范围宽：0－200Pa～6000Pa、0－6kPa～60MPa、0－60MPa～400MPa
◆ 可就地按键调整零点和量程。
◆ 可更新上海涌纬自控成套设备有限公司生产的各种压力、差压、液位式模拟变送器为智能变送器。
◆ 符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。
◆ 具有自诊断和远程诊断功能。
◆ 带有EEPROM，不怕断电丢失数据。
◆16个短格式地址：0，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F。
◆15个工程单位可选：Pa，kPa，MPa，psi，bar，mbar，atm，Torr，mmHg，mmH2O，inH2O，ftH2 O，inHg，g/sqcm，kg/sqcm。
◆ 通过压力格式化可对变送器的线性进行精确调整。
三、技术参数
|
量程范围 |
0—-0.2~-100KPa
0—0.2KPa~400MPa |
显示位数 |
A型 5位LCD
B型 4位LED |
|
正负迁移 |
零点 迁移范围-100%~+100%
量程迁移范围300%~500% |
输出信号 |
0~5V0~10mA4~20mA |
|
准确度等级 |
0.05,0.1,0.25,0.5级 |
|
过载 |
最大量程150% |
稳定性 |
≤±0.1%/年 |
|
环境条件 |
使用环境:-20℃~70℃ |
最大功耗 |
A型≤0.9W B型≤7W |
|
存储湿度:-40℃~100℃ |
继电器负载能力 |
220VAC/3A30VDC/5A |
|
相对湿度: ≤95%RH |
继电器触点寿命 |
＞106次 |

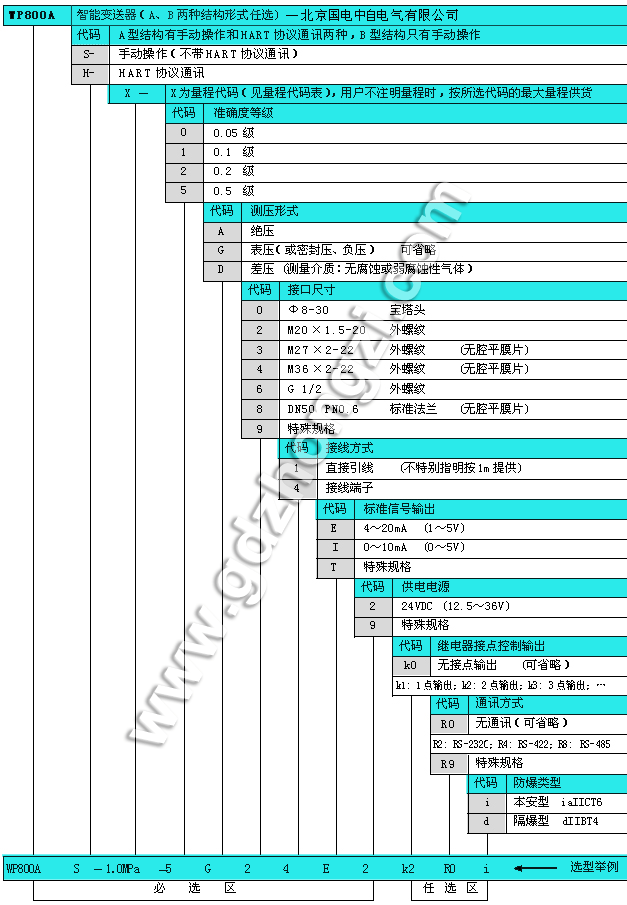

四、型号选择

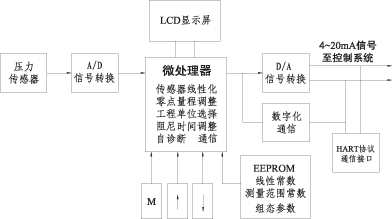

五、、工作原理

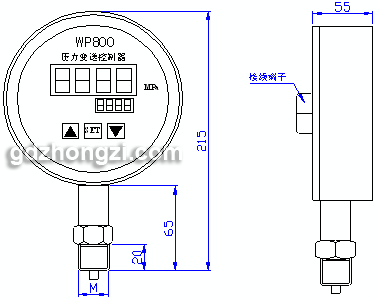

六、外形尺寸①A型结构图

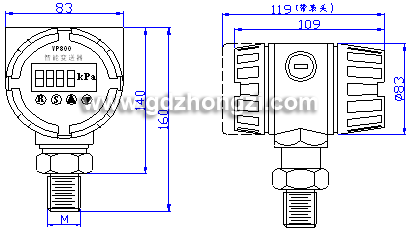

②B型结构图
电子外壳：铝合金 ·压力接口：M20×1.5
主体结构：不锈钢 ·重 量：约1.0kg
注：量程＞60MPa的智能压力变送器需特殊定制
