一、产品介绍
3151智能变送器是引进先进的数字电路和通信技术，最新推出的小型智能变送器，它适用于流量、液位和压力（差压、表压和绝压）的测量。与传统的变送器相比，3151智能变送器重量减轻1/3，综合性能得到提高,精度有0.075，0.1及0.2级供用户选择。它是石油、化工、冶金、电站、轻工及市政工程等领域的理想测量仪表。 3151系列智能变送器采有HART通信协议，支持向现场总线的技术升级。
测量压力由电容式敏感元件转换为电容变量，经C/D电路直接转换为数字信号转换后送往微处理器，通过运算修正的数字信号再经D/A转换成4～20mADC输出信号送往显示/调节仪表或DCS等装置。通信线路将来自微处理器的测量压力数字信号转换成频率信号并叠加于4～20mADC模拟信号上，由相应的HART终端设备接收。 特点性能优异；适应性强；可靠性高；精度高；量程调整比大 ；自诊断功能；长期漂移小；HART数字通信；超压自保护；温度影响小；远程/就地调校；静压影响小二、主要技术指标 测量介质：液体、气体或蒸汽测量范围
量程调整比：100：1
精 度：所调量程的±0.075%；最大量程的±0.1%
输 出：两线制4-20Madc（可选线性或平方根输出），并叠加符合HART协议的过程变量数字信号。
电 源：供电电压12.5~48VDC
环境温度：–40~85℃
测量介质温度：–40~104℃
重 量：3.9kg（不包括选件）

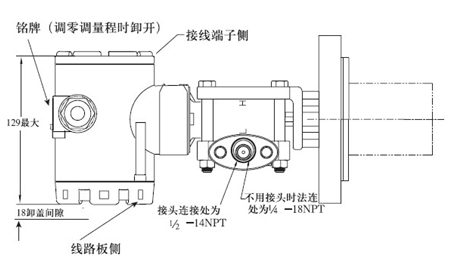

三、外形结构尺寸图1

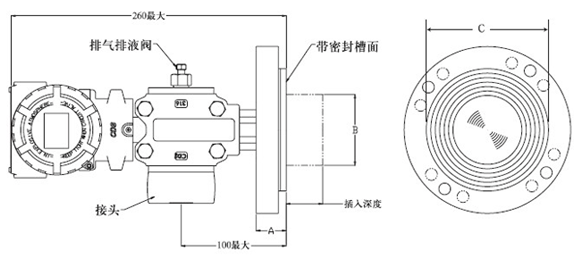

图2
重量
|
液位隔离膜片(右) |
平法兰 |
2”插入筒 |
4”插入筒 |
6”插入筒 |
|
安装法兰(下) |
|
3” 150lb |
8.9Kg |
9.8Kg |
10.3Kg |
10.7Kg |
|
4” 150lb |
11.6Kg |
12.9Kg |
13.9Kg |
14.8Kg |
|
3” 300lb |
11.1Kg |
12.1Kg |
12.5Kg |
12.9Kg |
|
4” 300lb |
15.7Kg |
17Kg |
18Kg |
22.9Kg |
法兰尺寸
|
法兰尺寸(单位:mm) |
螺栓孔(单位:mm) |
|
订货代号 |
尺寸 |
规格 |
直径 |
A |
B |
C |
数目 |
直径 |
分布直径 |
|
A |
3” |
150lb |
190.5 |
30 |
66 |
127 |
4 |
19 |
152 |
|
B |
4” |
150lb |
228.6 |
30 |
89 |
157 |
8 |
19 |
190 |
|
C |
3” |
300lb |
209.6 |
35 |
66 |
127 |
8 |
22.2 |
168 |
|
D |
4” |
300lb |
254 |
38 |
89 |
157 |
8 |
22.2 |
200 |
四、型号选择
|
3151LT型 |
法兰安装式液位变送器 |
| |
代号 |
测量范围 |
|
4 |
0-0.40～40kPa |
|
5 |
0-2～200kPa |
|
6 |
0-7～700kPa |
| |
代号 |
输出信号 |
|
A |
4～20mA带有HART协议的数字信号 |
| |
代号 |
尺寸 |
插入筒长度 |
高压侧隔离膜片及插入筒材料 |
|
A0
A2
A4
A6
B0
B2
B4
B6
C0
C2
C4
C6
D0
D2
D4
D6
E0
F0 |
3＃
3＃
3＃
3＃
4＃
4＃
4＃
4＃
3＃
3＃
3＃
3＃
4＃
4＃
4＃
4＃
3＃
4＃ |
平
50.8mm
101.6mm
152.4mm
平
50.8mm
101.6mm
152.4mm
平
50.8mm
101.6mm
152.4mm
平
50.8mm
101.6mm
152.4mm
平
平 |
316SST不锈钢
316SST不锈钢
316SST不锈钢
316SST不锈钢
316SST不锈钢
316SST不锈钢
316SST不锈钢
316SST不锈钢
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
哈氏合金C
钽
钽 |
|
|
代号 |
安装法兰 |
|
A
B
C
D |
3＃，150，与上述A、C代号连用，碳钢
4＃，150，与上述A、C代号连用，碳钢
3＃，300，与上述A、C代号连用，碳钢
4＃，300，与上述A、C代号连用，碳钢 |
| |
代号 |
传感器组件和低压侧的结构材料 |
|
低压侧压力容室和接头 |
泄放阀 |
低压侧隔离膜片 |
低压侧灌充液 |
|
22
23
25 |
316不锈钢
316不锈钢
316不锈钢 |
316不锈钢
316不锈钢
316不锈钢 |
316不锈钢
哈氏合金C
钽 |
硅油 |
|
2A
2B
2D |
316不锈钢
316不锈钢
316不锈钢 |
316不锈钢
316不锈钢
316不锈钢 |
316不锈钢
哈氏合金C
钽 |
惰性油 |
| |
代号 |
高压侧接液法兰灌充液 |
|
C
D
H |
DC704硅油
DC200硅油
惰性油 |
| |
代号 |
任选项 |
|
M11 |
线性指示（工程单位或100%） |
|
3151LT 4 A AO A 22 C M11 变送器完整型号 |
