一、概述 1.介质：液体
2.输出信号:两线制、4～20mA输出叠加HART数字通讯
3.测量范围:0～0.2Kpa～41.37Mpa
4.精 度:0.1%
5.量程比:40:1
6.稳定性:六个月误差为最大量程的±0.15％
7.电源:外部供电24VDC，（电源范围12V～45V）
8.阻 尼:时间常数在0.2～32.0S之间可调
9.启动时间:3S，无需预热
10.温度范围：介质温度-40～149℃（灌充硅油）， -18～204℃（灌充惰性液）
储存温度-40～85℃
整机工作温度-40～85℃
-20～70℃（带数字表头）
11.组态及调整:本地或使用HART通讯协议
12.防爆认证:隔爆、本安
13.重量:3.5KG
二、变送器远传装置外形结构

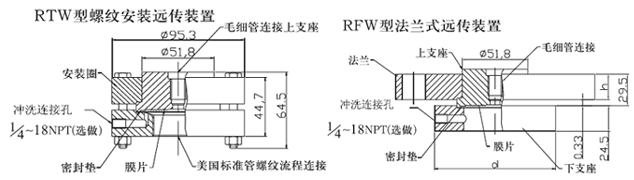

图1

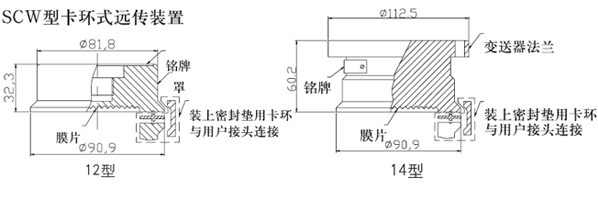

图2
|
公称管径 (英寸) |
公称压力(LB/MPa) |
外径D |
厚度h |
螺孔分布直径d |
![]() 螺孔数量 n
|
![]() 栓孔直径 d
|
直径E( mm )![]() |
|
1” |
150lb |
Φ108 |
14.3 |
66.6 |
4 |
15.7 |
Φ79.4 |
|
300lb |
Φ124 |
17.5 |
66.6 |
4 |
19.1 |
Φ88.9 |
|
1-1/2“ |
150lb |
Φ127 |
17.5 |
78.7 |
4 |
15.7 |
Φ98.4 |
|
300lb |
Φ156 |
20.6 |
78.7 |
4 |
22.4 |
Φ114.3 |
|
2” |
150lb |
Φ152 |
19.1 |
95.3 |
4 |
19.1 |
Φ120.7 |
|
300lb |
Φ165 |
22.2 |
95.3 |
8 |
19.1 |
Φ127 |
|
3” |
150lb |
Φ191 |
23.8 |
127 |
4 |
19.1 |
Φ152.4 |
|
300lb |
Φ210 |
28.6 |
127 |
8 |
22.4 |
Φ168.3 |

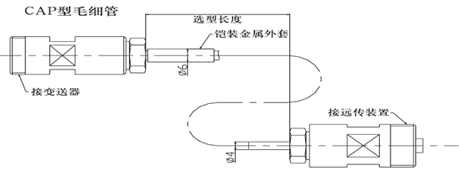

图3
三、型号选择
|
3151DP |
带远传法兰的差压变送器 |
|
3151GP |
带远传法兰的压力变送器 |
| |
代号 |
测量范围 |
|
3 |
0－0.12～7.5 kPa |
|
4 |
0－0.40～40 kPa |
|
5 |
0－2～200 kPa |
|
6 |
0－7～700 kPa |
|
7 |
0－21～2100 kPa |
|
8 |
0－70～7000 kPa |
| |
代号 |
输出 |
|
A |
4～20 Ma，带有HART协议的数字信号 |
| |
代号 |
压力容室 插塞 隔离膜片 |
|
22 |
3166ST 3166ST 3166ST |
| |
代号 |
远传法兰 |
|
S1
S2 |
1个远传法兰
2个远传法兰 |
| |
代号 |
选件 |
|
M11
B1
B2
B3 |
LCD线形指示表头
弯支架管装2”管
弯支架板装
弯支架管装2”管 |
|
3151GP 6 A 22 S1 B1 变送器基本型号 |
⑤卡环式远传装置订货规格表
| 1199 SCW |
卡环式装置 |
![]() |
代码 |
型式 |
12
14 |
3”卡环(毛细管连接型)
3”卡环(液位连接型) |
![]() |
代码 |
远传法兰膜片材料 |
| A |
316不锈钢 |
![]() |
代码 |
壳体材料 |
| 11 |
316不锈钢 |
![]() ![]() |
| 1199SCW-12 A 11 请将该型号附加到远传变送器型号后面 |
五、毛细管订货型号规格表
六、远传装置灌充液
|
代号 |
远传装置灌充液 |
|
C10485-0007 |
硅油(低温)，温度范围-29~149℃ |
|
C11513-001 |
惰性液，稳定范围-18~204℃ |
| C10485-0007 请将该型号附加到远传变送器型号后面 |
