产品名称：
|
1151LT法兰式液位变送器
|
|
型 号：
|
1151LT
|
|
价 格：
|
0.00
|
|
品 牌：
|
国电中自
|
|
|
|
一、概述
LT法兰式液位变送器可对各种容器进行精密的液位测量，有平法兰和插入式法兰供用户选择。安装法兰标准按ANSI3〞、4〞，法兰等级为150LB，法兰膜片材料有316L、哈氏金、蒙耐尔、钽等，适用于腐蚀性介质，本厂也可为用户提供其他规格安装法兰。用户不注明时我厂以3150LB安装法兰供货 二、外形结构尺寸

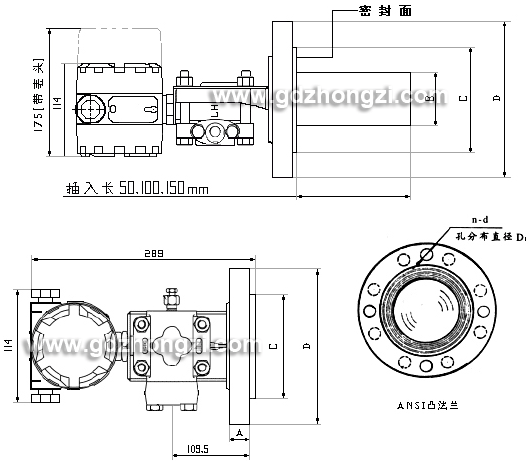

上图中D,D1,n，dA，B尺寸见小表
|
法 兰 尺 寸(mm) |
螺栓孔 |
|
标准法兰尺寸 |
外径 D |
厚度 A |
B |
C |
数目n |
直径d(mm) |
分布直径D1(mm) |
|
3” |
190 |
24 |
66 |
127 |
4 |
19 |
152 |
|
4” |
229 |
24 |
89 |
157 |
8 |
19 |
191 | 三、型号选择
| 1151LT |
法兰式液位变送器 |
| |
代码 |
量程范围KPa |
| 3 |
0-1.3～7.5 |
| 4 |
0-6.2～37.4 |
| 5 |
0-31.1～186.8 |
| 6 |
0-117～690 |
| |
代码 |
输出 |
| E |
4-20mA |
| H |
HART通讯 |
| F |
FF通讯 |
| |
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
| A0 |
(3〞)80 |
平 |
316LSST |
| A2 |
(3〞)80 |
50 |
316LSST |
| A4 |
(3〞)80 |
100 |
316LSST |
| A6 |
(3〞)80 |
150 |
316LSST |
| B0 |
(4〞)100 |
平 |
316LSST |
| B2 |
(4〞)100 |
50 |
316LSST |
| B4 |
(4〞)100 |
100 |
316LSST |
| B6 |
(4〞)100 |
150 |
316LSST |
| C0 |
(3〞)80 |
平 |
哈氏C-276 |
| C2 |
(3〞)80 |
50 |
哈氏C-276 |
| C4 |
(3〞)80 |
100 |
哈氏C-276 |
| C6 |
(3〞)80 |
150 |
哈氏C-276 |
| D0 |
(4〞)100 |
平 |
哈氏C-276 |
| D2 |
(4〞)100 |
50 |
哈氏C-276 |
| D4 |
(4〞)100 |
100 |
哈氏C-276 |
| D6 |
(4〞)100 |
150 |
哈氏C-276 |
| E0 |
(3〞)80 |
平 |
钽 |
| F0 |
(4〞)100 |
平 |
钽 |
| |
代码 |
安装法兰 |
| A |
3〞150lb碳钢镀锌 |
| B |
4〞150lb碳钢镀锌 |
| C |
3〞300lb碳钢镀锌 |
| D |
4〞300lb碳钢镀锌 |
| |
代码 |
结 构 材 料 |
| 法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
| 22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
| 23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
| 24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
| 25 |
316不锈钢 |
316不锈钢 |
钽 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
| 35 |
哈氏合金C |
哈氏合金C |
钽 |
| |
代码 |
选项 |
| M1 |
0-100%线性指示表 |
| M3 |
3位半LCD显示表 |
| M4 |
智能表显示 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| D1 |
侧面泄放阀在压力室上部 |
| D2 |
侧面泄放阀在压力室下部 |
| 不注 |
1/2NPT锥管阴螺纹接头 |
| C1 |
1/2NPT引压接头，后部焊接Ф14引压管 |
| C2 |
M20×1.5丁字形阳螺纹接头带 |
| C21 |
|
| d |
隔爆型dⅡBT4 |
| i |
本安型iaⅡCT6 |
|
1151LT |
3 |
E |
A0 |
A |
22 |
M1 |
变送器选型举例 |
|
|
|
