一、概述
（1）1151DP/GP差压/压力变送器带上远传密封装置后，就成为1151DP/GP远传差压/压力变送器，它仍具有1151DP/GP差压/压力变送器的各种特点，它可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法，它适用于下述几种情况：
①被测介质对变送器敏感元件有腐蚀作用
②需要将高温被测介质与变送器隔离
③被测介质中有固体悬浮物或高粘度介质
④被测介质由引压管引同时易固化或结晶
⑤更换被测介质需严格净化测量头
⑥测量头必须保持卫生，严禁污染。
⑦使用对象：腐蚀性或粘性的液体
⑧注意：真空场合不宜采用远传变送器
（2）1151DP/GP远传差压/压力变送器远传装置形式有四种
①1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）
②1191RTW型螺纹安装式远传装置（最大工作压力10MPa）
③1191RFW型法兰安装式远传装置
④1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）
二、1151带远传装置的差压/压力变送器外形尺寸
①PFW扁平式远传装置外形尺寸图

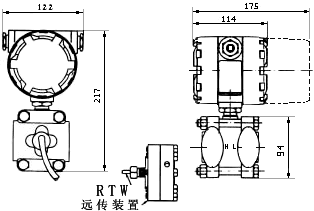

②RTW 螺纹安装式远传装置外形尺寸图

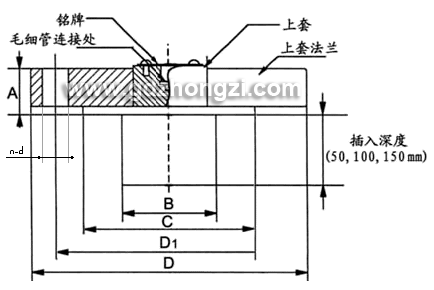

③EFW 插入式远传装置外形尺寸图
上图中A、B、C、D、D1、n和d 的尺寸 表1
| 法兰尺寸 ( mm ) |
螺 栓 孔 |
| 尺寸 |
规格 |
外径D |
A |
B |
C |
数目n |
直径d ( mm ) |
分布直径D1( mm ) |
| 3 |
150LB |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
| 3 |
300LB |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
| 4 |
150LB |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
| 4 |
300LB |
254 |
38 |
89 |
157 |
8 |
22 |
200 |

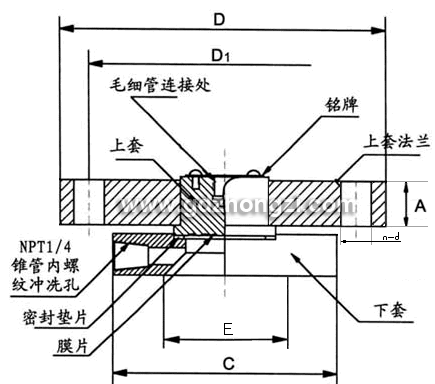

④RFW 法兰安装式远传装置外形尺寸图
上图中A、C、D、D1、E、n和d 的尺寸 表2
| 公称管径 (英寸) |
公称压力(LB/MPa) |
外径 D |
厚度 A |
螺孔分布直径 D1 |
![]() 螺孔数量 n |
![]() 栓孔直径 d |
直径E( mm )![]() |
直径C( mm )![]() |
| 1 |
150LB/2 |
108 |
14.3 |
79.4 |
4 |
16 |
26.9 |
66.5 |
| 300LB/5 |
124 |
17.2 |
88.9 |
4 |
20 |
| 1-1/2 |
150LB/2 |
127 |
17.2 |
98.4 |
4 |
16 |
41.9 |
78.74 |
| 300LB/5 |
156 |
20.7 |
114.5 |
4 |
23 |
| 2 |
150LB/2 |
152 |
19.1 |
120.6 |
4 |
20 |
52.5 |
95.25 |
| 300LB/5 |
165 |
22.2 |
127.0 |
8 |
20 |
| 3 |
150LB/2 |
191 |
23.8 |
152.4 |
4 |
20 |
79 |
127 |
| 300LB/5 |
210 |
25.5 |
168.3 |
8 |
23 |
| 4 |
150LB/2 |
229 |
23.8 |
190.5 |
8 |
20 |
103 |
157.2 |
| 300LB/5 |
254 |
31.8 |
200 |
8 |
23 |
四、型号选择
| 1151 |
智能电容式远传变送器 |
![]() |
代码 |
变送器名称 |
| DP |
差压变送器 |
| GP |
压力变送器 |
![]() |
代码 |
量 程 范 围 |
最大工作压力（静压） |
精 度 |
| 3 |
0-1.3～7.5 kPa |
2.5-4-5-10 MPa (订货时请注明) |
0.2% |
| 4 |
0-6～40 kPa |
同上 |
0.2% |
| 5 |
0-31.1～186.8 kPa |
同上 |
0.2% |
| 6 |
0-117～690 kPa |
同上 |
0.2% |
| 7 |
0-345～2068 kPa |
同上 |
0.2% |
| 8 |
0-1.17～6.89 MPa |
同上 |
0.2% |
| 9 |
0-3.45～20.68 MPa |
32MPa 订货时请注明 |
0.2% |
![]() |
代码 |
输 出 信 号 |
| E |
4-20 mA DC |
| H |
HART通讯 |
| F |
FF通讯 |
![]() |
代码 |
法兰材料 |
隔离膜片 |
| 12 |
碳钢镀镍 |
316L 不锈钢 |
| 22 |
316不锈钢 |
316L 不锈钢 |
![]() |
S1 |
一个远传装置 |
| S2 |
二个远传装置 |
![]() |
代码 |
毛细管长度( m ) |
| A |
1.5 |
| B |
3 |
| C |
4.5 |
| D |
6 |
| E |
7.5 |
![]() |
代码 |
选用件(不选则不填) |
| M1 |
0～100% 线性指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
![]() |
/ |
远传装置型号PFW、RTW、EFW、RFW* |
|
|
1151 |
DP |
3 |
E |
12 |
S1 |
A |
![]() M1 /远传装置选型-举例请参照下面选型表 |
五、远传装置订货规格选择
①PFW扁平式远传装置订货规格表
| 1199 PFW |
扁平式远传法兰 |
| |
代码 |
型式 |
| 11 |
标准80(3”)法兰 |
| |
代码 |
远传法兰膜片材料 |
| A |
316L |
| B |
哈氏合金C-276 |
| C |
钽 |
| qq |
代码 |
壳体材料 |
| 11 |
316SST |
| |
| 1199 PFW —11 A-11 请将该型号附加到远传变送器型号后面 |
②RTW螺纹安装式远传装置订货规格
③EFW插入筒式远传装置订货规格表
| 1199 EFW |
插入筒式(含平面式)远传法兰 |
| |
代码 |
最大工作压力 ( 静压 ) |
| A |
150LB( 2．5 MPa ) |
| B |
300LB( 5 MPa ) |
| |
代码 |
安装法兰及插入筒外径 |
| 3 |
3”法兰 66mm (法兰选择请参照上图⑴) |
| 4 |
4”法兰 89mm (法兰选择请参照上图⑴) |
| |
代码 |
插入深度 |
| 0 |
0 |
| 2 |
5 mm |
| 4 |
100 mm |
| 6 |
150 mm |
| |
代码 |
接液膜片材料 |
| J1 |
316L |
| J2 |
哈氏合金 C-276 |
| J3 |
蒙乃尔 |
| J4 |
钽 |
| |
代码 |
安装法兰片材料 |
| 11 |
碳钢 |
| 31 |
不锈钢 |
| |
| 1199 EFW — A3 4 J1 31 请将该型号附加到远传变送器型号后面 |
④RFW法兰安装式远传装置订货规格表
| 1199 RFW |
法兰安装式远传法兰 |
| |
代码 |
冲洗备用孔 |
| 11 |
无 |
| 21 |
有 |
| |
代码 |
远传法兰接液膜片材料 |
| J1 |
316L |
| J2 |
哈氏合金C-276 |
| J3 |
蒙乃尔 |
| J4 |
钽 |
| |
代码 |
上套结构材料 |
| 11 |
上套为316L，上套法兰为碳钢镀锌 |
| 31 |
上套为316L，上套法兰为不锈钢 |
| |
代码 |
最大工作压力 (静压) |
| A |
150LB ( 2．5MPa ) |
| B |
300LB ( 5MPa ) |
| |
代码 |
上套法兰尺寸 |
| 0 |
1 (法兰选择请参照上图⑵) |
| 1 |
1-1/2 (法兰选择请参照上图⑵) |
| 2 |
2 (法兰选择请参照上图⑶) |
| 3 |
3 (法兰选择请参照上图⑷) |
| 4 |
4 |
| |
代码 |
下套材料 |
| 11 |
碳钢 |
| 31 |
不锈钢 |
| |
| 1199RFW —21 J131 A 3 31 请将该型号附加到远传变送器型号后面 |
六、冲灌液特性表
|
灌充液代号 |
灌充液 |
温 限 |
比重 |
温度膨胀系数 |
25℃时粘度(mPa·s) |
|
D |
普通硅油 |
－40～+150℃ |
0.934 |
0.00108 |
9.5 |
|
S |
高温硅油 |
15～315℃ |
1.07 |
0.00053 |
44～50 |
|
F |
惰性填充液(氟油) |
－45～+205℃ |
1.85 |
0.000864 |
6.5 |

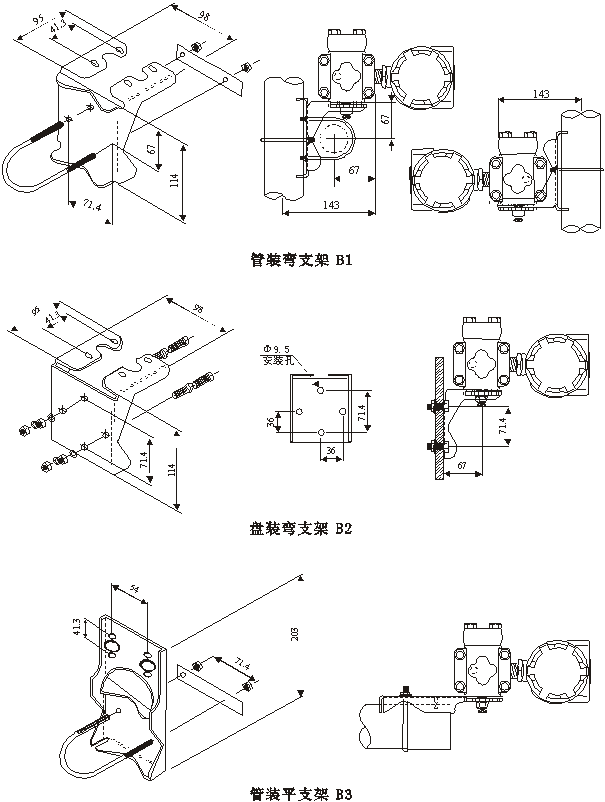

七、1151DP/GP型带远传装置的差压/压力变送器任选安装形式图(用户可选择)
