一、概述
VPR130-RA灵巧型无纸记录仪表基于智能化、数字化、网络化设计思想，采用智能调理、灵巧总线、工业网络、液晶显示、电子存储技术、综合指示仪表、调节仪表、积算仪表与记录仪表功能，具有高性能、高可靠性、低维护量的特点、仪表采用长寿命LED背128×64单色液晶显示屏，支持4通道通用模拟量输入，多种脉冲量输入、2通道模拟输出与4通道报警输出，目前已广泛应用于电力、冶金、石化、制药、造纸、建材、印染、酿造、科教等行业
二、技术指标 通 道 数：VPR200型最大4通道输入输出总通道数
输入信号：调理模块化、智能化、所列信号均可直接输入、且有24VDC馈电输出（每道数采用独立单片机信号采集电路、故每道数均可万能信号输入、配带24VDC馈电输出）
电 压：0-10mV、0-20mV、0-100mV、0-5V、1-5V
电 流：0-10mA、0-20mA、4-20mA
热 电 阻：Pt100、Cu50、BA1、BA2
热 电 偶：K、E、S、B、T、J、F2、R
脉冲信号：0-10KHz
隔离阻抗：20MΩ @ 500V
基本误差：±0、15%
精 度：实时显示：±0、5%FS
曲线显示：±0、5%FS
追忆精度：±0、5%FS
输 出：电流输出-模拟量4-20mA的控制或传输输出，负载能力≤500Ω（注意：电流输出将占用一个通道数，选型时注意输入输出通道数的分配）
报警输出-无源触点开关（接点容量30VDC/1A）
显示方式：长寿命液晶单色或彩色曲线、棒图、数字、混合、追忆、报警显示
液晶背光：背光、全智能对比与亮度调节功能，清晰明了
算法功能：流量温度、压力补偿算法，流量开方算法，调节器的PID算法
记录间隔：1秒--1分
存储空间：200A、201A最多4M
通讯方式：RS232、RS485、CAN、57600bps
分 辩 率：刷新频率均为1HZ，200A型为128X64，201A型为64X128
记录管理：网络连接最多64台，进行集中显示、存储、打印、管理、分析
外形尺寸：200A外形160x80mm 开孔152x76mm(横式),201A外形80x160mm ,开孔76x152mm(竖式)
安装方式：盘装
环境条件：温度-10—60°C，湿度10%—85%
供电电源：170V—260VAC或24VDC±10%，50HZ
记录时间：内存容量x1024x1024x记录间隔/通道数x8x24x3600(天)
三、型号选择
|
VPR130-RA |
灵巧型单色无纸记录仪 |
|
外形尺寸 |
1 |
外形160x80mm 开孔152x76mm 横式 4M内存 |
|
2 |
外形80x160mm 开孔76x152mm 竖式 4M内存 |
|
模拟输入通道数量 |
01 |
1通道模拟量输入，信号类型可自由设定 |
|
02 |
2通道模拟量输入，信号类型可自由设定 |
|
03 |
3通道模拟量输入，信号类型可自由设定(需指明是否配电) |
|
04 |
通道模拟量输入，信号类型可自由设定(需指明是否配电) |
|
模拟输出通道数量 |
0 |
无模拟量输出 |
|
1 |
1路模拟量输出 |
|
2 |
2路模拟量输出 |
|
报警输出数量 |
00 |
无继电器输出 |
|
01 |
1个继电器输出 |
|
… |
… … |
|
04 |
4个继电器输出 |
|
存贮容量 |
04 |
4M存储容量 |
|
PID调节功能 |
0 |
无PID调节功能 |
|
1 |
含PID调节功能（不含通道） |
|
流量补偿、累积功能 |
0 |
无流量积算功能 |
|
通讯功能 |
0 |
无通讯接口 |
|
2 |
RS485通讯接口 |
|
电源 |
A |
220VAC供电 |
|
*注：输入输出通道数之和最多为4，当输入有脉冲量时需注明。 |

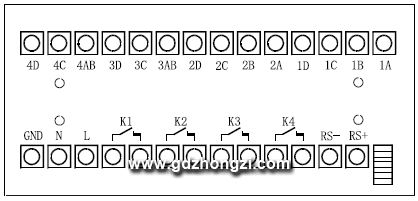

四、背面端子排列图

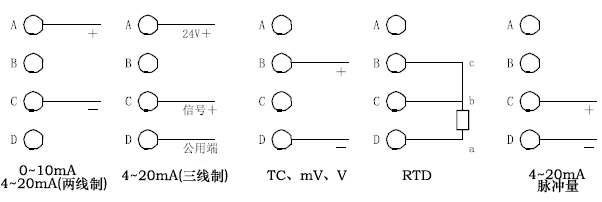

五、接线图 ①输入信号接线

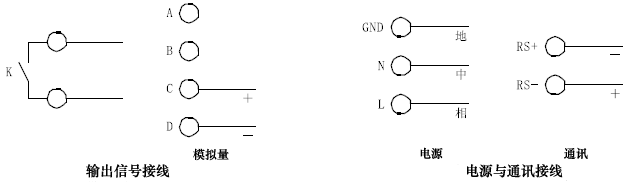

②输出信号，电源与通讯接线
