一、概述
VPR130-RB基本型无纸记录仪表是以先进的CPU为核心，并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录仪表，采用长寿命LED背光160×128单色液晶显示屏，支持4/8/16通道模拟量通用输入或2/4/8通道模拟输出与12通道报警输出，设定数据与记录数据具掉电保护功能，具有体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点。
二、技术指标
通道数：1~16通道
输入信号：信号调理模块化、智能化、通用输入、在线校正，并含DC24V配电
电 流：4～20mA（可配电）0～10mA
电 压：0～20mV、0～100mV、0～5V、1～5V
热 电 阻：Pt100、Cu50
热 电 偶：B、E、J、K、S、T
电阻信号：0～400Ω
脉冲信号：0-10000 pps
隔离阻抗：20MΩ@500V
输出：电流：4～20mA，负载能力500Ω
通讯：标准RJ11通讯口，遵循RS232/485/CAN协议，波特率：57600
报警：最多12个无源接点（接点容量250VAC，3A）
精度：实时 显示：±0.2% F.S.；
曲线 显示：±0.5%；
追忆 精度：±0.5%；
共模抑制比：>120dB；
串模抑制比：>50dB；
记录间隔：1秒至48秒，共分八档：1/2/4/8/12/24/36/48秒。
记录时间：记录时间的长短与FLASH存储器容量、记录间隔和输入点数有关，计算公式如下：
根据上面的公式不难算出，记录时间最短36天，最长12年。
屏幕：分辨率：160x128，刷新频率：1Hz
供电：交流电：0.1A @ 170～260VAC,47～63Hz
直流电：1A @ 24VDC±10%
开孔尺寸：138 mm×138 mm
净重：≤2.0Kg
防护等级: IP 65
保存条件：温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
工作条件：温度：0～45℃ 湿度：10%～85%RH（无凝结）
三、型号选择
|
VPR130-RB |
基本型无纸记录仪 |
|
外形尺寸 |
1 |
144×144×225 mm，1～8通道，基体含仪表本体、1个输入、4M内存 |
|
2 |
144×144×325 mm，1～16通道，基体含仪表本体、1个输入、4M内存 |
|
模拟输入通道数量 |
01 |
1个通用模拟量输入通道 |
|
02 |
2个通用模拟量输入通道 |
|
… |
… … |
|
16 |
16个通用模拟量输入通道 |
|
模拟输出通道数量 |
0 |
无模拟量输出 |
|
1 |
1路模拟量输出，0～10/4～20mA可设 |
|
… |
… … |
|
8 |
8路模拟量输出，0～10/4～20mA可设 |
|
报警输出数量 |
00 |
无继电器输出 |
|
01 |
1个继电器输出 |
|
… |
… … |
|
12 |
12个继电器输出 |
|
存贮容量 |
04 |
4M存储容量 |
|
08 |
8M存储容量 |
|
12 |
12M存储容量 |
|
16 |
16M存储容量 |
|
PID调节功能 |
0 |
无PID调节功能 |
|
1 |
含PID调节功能是 |
|
通讯功能 |
0 |
无通讯接口 |
|
1 |
RS232通讯接口 |
|
2 |
RS485通讯接口 |
|
电源 |
A |
85～265V，45～55Hz |
|
附件 |
微型打印机（含电源）（订货号：ST3611） |
|
记录仪上位管理软件（订货号：ST3411） |
|
RS485/RS232转换模块（订货号：ST3511） |
|
*注：①输入输出通道数之和最多为16，当输入有脉冲量时需注明。 |

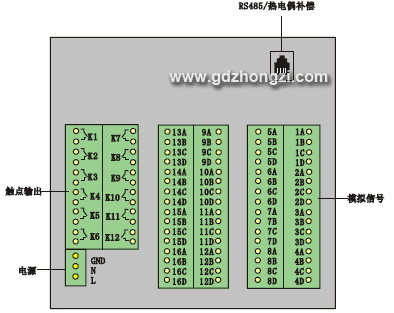

四、背面端子排列图
五、接线图

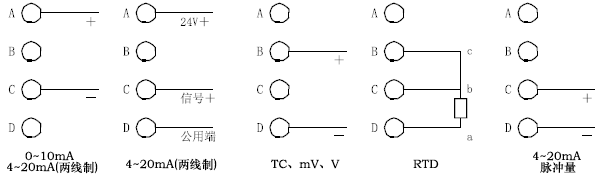

①输入信号接线

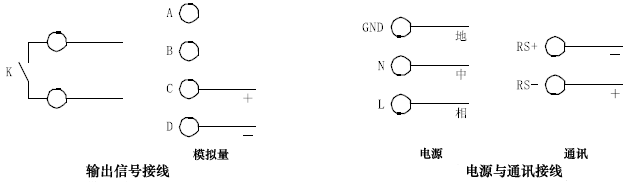

②输出型号，电源与通讯接线
