一、概述
VPR130-RG
十六通道真彩无纸记录仪是以先进的CPU为核心，并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录仪表，采用长寿命320×234TFT真彩液晶显示屏，支持16通道通用模拟输入或8通道模拟输出与12通道报警输出，设定数据与记录数据具掉电保护功能，具有体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点。
二、特点 ◆ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
◆ 采用32M大容量的FLASH闪存芯片存储历史数据，掉电不丢失数据；
◆ 标准串行通讯接口： RS-232 和RS-485；
◆ 支持Modbus RTU 协议；
◆ 剪贴板的复制和粘贴功能方便用户的参数设置；
◆ 可以组态工程位号、工程单位；
◆ 4 组曲线显示组合，自由曲线搭配，自定义曲线颜色；
◆ 内置GB2312 二级汉字字库，包含6500 个汉字；
◆ 支持汉字拼音输入
,数字、英文、特殊符号、上下标等选择输入
,解决了单位及汉字位号的输入问题。汉字位号、单位自定义组合输入；
◆ 支持外接微型打印机，满足用户现场打印的需求；
三、技术指标 输入通道：1~16路
输入信号：信号调理模块化、智能化、通用输入、在线校正，并含DC24V配电
电 流：4～20mA（可配电）0～10mA
电 压：0～20mV、0～100mV、0～5V、1～5V
热 电 阻：Pt100、Cu50
热 电 偶：B、E、J、K、S、T
电阻信号：0～400Ω
脉 冲：0~30kHz，三角波、方波、正旋波等脉传感器，NPN、PNP三极管脉冲传感器
基本误差：±2%（0~45℃，10~85%RH）
输出通道：1~6路无源触点，1~8路4~20mA电源智能输出模块
隔离功能：信号点点隔离，提供24VDC全隔离配电（可选）
显示方式：总貌、实时趋势、历史趋势、数显、棒图、掉电一览、报警一览、调节画面等
真彩液晶：5.6寸TFT真彩液晶屏，高亮度、宽视角、显示清晰明了
算法功能：多种带温压补偿的流量算法、PID算法等（可选）
存储介质：0~248M，FLASH，非易失性存储器，掉电不丢失，最长记录时间可达10年以上
通讯方式：RS232Z或RS485，Modbus RTU从协议
记录管理：网络连接64台仪表，进行集中显示、存储、打印、管理、分析等
仪表寿命：无任何机械传动部件，无磨损、无耗材，数据有限期10年
记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒。
记录容量：64/128/192/248MB（FLASH容量可选择）
供电电源：85~265VAC，45~65Hz
开孔尺寸：138×138（mm×mm）
报 警：最多6个继电器接点，触点负载（阻性）0.5A 125VAC / 1A 30VDC
四、型号选择
|
VPR130-RG |
真彩无纸记录仪 |
|
外形尺寸 |
1 |
150×150×220 mm，1～8通道，基体含仪表本体、1个输入、64M内存 |
|
2 |
150×150×325 mm，9～16通道，基体含仪表本体、1个输入、64M内存 |
|
模拟输入通道数量 |
01 |
1个通用模拟量输入通道 |
|
02 |
2个通用模拟量输入通道 |
|
… |
… … |
|
16 |
16个通用模拟量输入通道 |
|
模拟输出通道数量 |
0 |
无模拟量输出 |
|
1 |
1路模拟量输出，0～10/4～20mA可设 |
|
… |
… … |
|
8 |
8路模拟量输出，0～10/4～20mA可设 |
|
报警输出数量 |
00 |
无继电器输出 |
|
01 |
1个继电器输出 |
|
… |
… … |
|
12 |
12个继电器输出 |
|
存贮容量 |
064 |
64M存储容量 |
|
128 |
128M存储容量 |
|
248 |
248M存储容量 |
|
调节功能 |
0 |
无调节功能 |
|
1 |
PID调节功能（不含通道） |
|
流量补偿、累积功能 |
0 |
无补偿、累积功能 |
|
1 |
含多种补偿、累积功能 |
|
通讯功能 |
0 |
无通讯接口 |
|
1 |
RS232通讯接口 |
|
2 |
RS485通讯接口 |
|
USB转存功能 |
0 |
无数据转存功能 |
|
1 |
USB数据转存功能 |
|
工作电源 |
A |
85～265V，45～55Hz |
|
附件 |
微型打印机（含电源）（订货号：ST3611） |
|
记录仪上位管理软件（订货号：ST3411） |
|
RS485/RS232转换模块（订货号：ST3511） |
|
*注：①输入输出通道数之和最多为16，当输入有脉冲量时需注明。
②130RG1最多配6个报警继电器/130RG2最多配12个报警继电器。 |

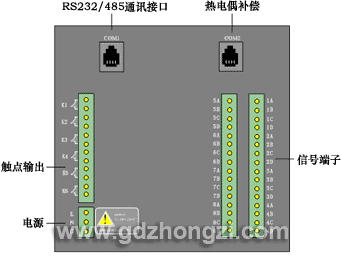

五、背面端子排列图

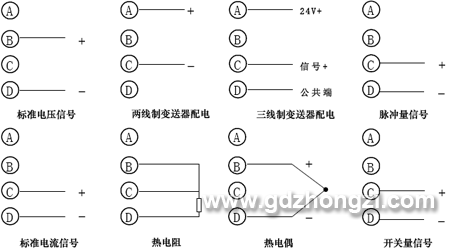

六、接线图 ①输入信号接线图

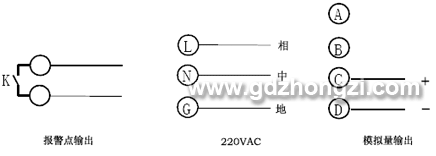

②输出信号、电源接线
