SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。
一、主要特点 1、可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。
2、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
3、可同屏显示测量信号及反馈信号。
二、仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图）
|
型号 |
SWP-ND835系列 |

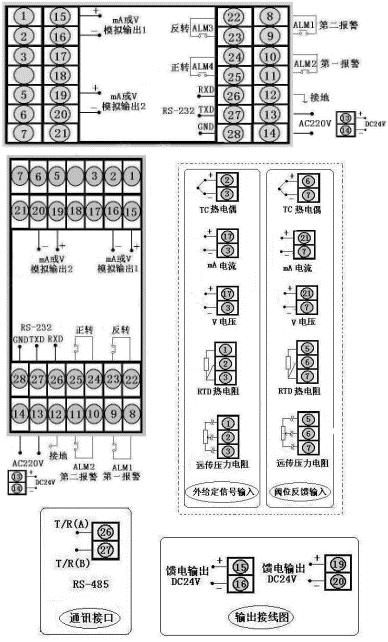

接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|
型号 |
SWP-NT835系列（横式） |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
型号 |
SWP-NS835系列 |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-NT835系列（竖式） |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-ND935系列 |

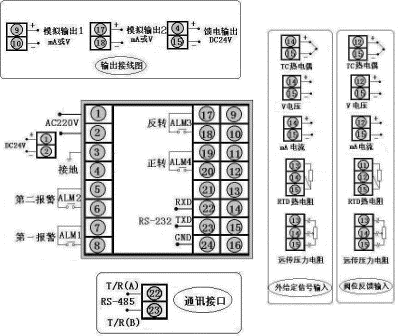

接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
|
|
型号 |
SWP-ND435系列 |

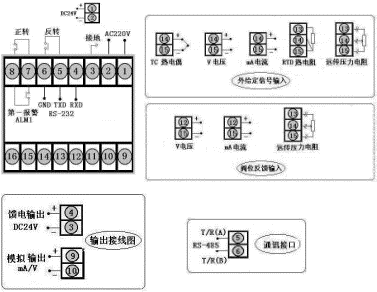

接 线 图 |
| 仪表外形 |
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g
|
|
|
型号 |
SWP-ND435系列 |

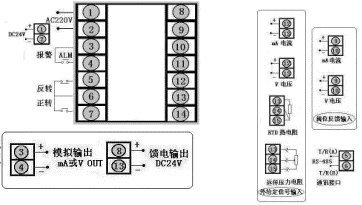

接 线 图 |
| 仪表外形 |
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
|
|
三、SWP-LED系列手动操作器型谱表
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
□ □ □□-□ □ □-□□/ □□-□ □ -□-□ |
新一代手动操作器 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
| 96×48mm |
| 72×72mm |
| 160×80mm,80×160mm |
| 96×96mm | |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
手动操作器 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见 通讯方式 |
|
控制输出方式 |
□ |
|
|
|
|
|
|
|
参见 控制输出方式 |
|
变送输出方式 |
□ |
|
|
|
|
|
|
参见 变送输出方式 |
|
PV输入类型 |
□□ |
|
|
|
|
|
参见输入类型 |
|
SV输入类型 |
□□ |
|
|
|
|
参见输入类型 |
|
第一报警方式 |
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
馈电输出 |
P |
|
DC24V馈电输出 |
|
供电方式 |
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
四、SWP-LED系列光柱显示手动操作器型谱表
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
T □□□-□ □ □- □□/□□-□ □ -□-□ -□ |
新一代光柱显示手动操作器 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
|
手动操作器 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
参见通讯方式 |
|
控制输出方式 |
□ |
|
|
|
|
|
|
|
|
参见控制输出方式 |
|
变送输出方式 |
□ |
|
|
|
|
|
|
|
参见变送输出方式 |
|
PV输入类型 |
□□ |
|
|
|
|
|
|
参见输入类型 |
|
SV输入类型 |
□□ |
|
|
|
|
|
参见输入类型 |
|
第一报警方式 |
|
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
|
