一、特点 ● 测量：有效(无效)电能/有效(无效)电能组合变送器 1P2W, 3P3W, 3P4W平衡或非平衡系统 ● 突变波形亦可以准确量测 ● 输出方式为可程序；可由切换开关选择15种范围 ● 低温飘特性,高冲击电压及隔离特性 ● 稳定性高,可靠度佳 二、测量参数

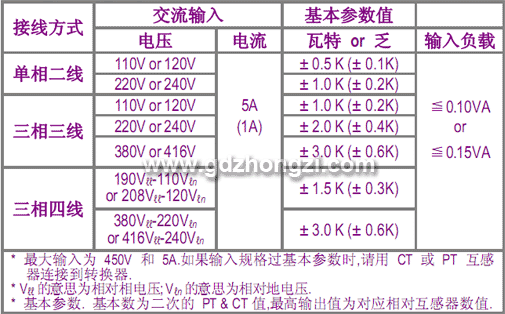

输入:有效电能、无效电能/有效无效电能组合

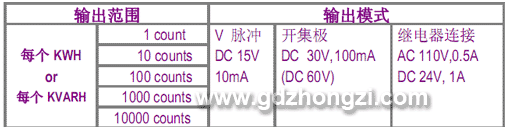

输出: 可程序透过内部切换开关选择
测量精度: ≦±0.2% R.O.
波形影响: ≦0.01% R.O. at 15% distortion
过载输入能力: 电压: 1.5倍额定输入(连续)讯号
2倍额定输入(连续)讯号10秒
4倍额定输入(连续)讯号2秒
电流: 3倍额定输入(连续)讯号
10倍额定输入(连续)讯号10秒
50倍额定输入(连续)讯号2秒
输入频率: 50Hz ±3Hz, 60Hz ±3Hz
反应速率: ≦250msec.
最高值校正: ≦±5%ofR.O. (or ±20% of R.O. specify)
零点校正: ≦±2% of R.O. (or ±20% of R.O. specify)
输出负载影响: 输出电流≦0.1% R.O.
输出电压≦ 0.05% R.O.
工作电源: AC 115/230V±15%, 50/60 Hz
AC 380or415V±15%, 50/60 Hz
特殊规格: DC24V, 48V, 110V, 220V ±10%
无源式:电源来自于输入电压,输入电压须
介于额定电压的±15%
电源变动影响: ≦0.05% R.O.
消耗功率: ≦4VA
相互干扰影响: ≦0.1%额定输出介于每个组件之间
磁场强度影响: 400ATM≦0.2% R.O.
操作温度: 0~60℃
操作相对湿度: 20~95 %RH, 非结露
温度系数: ≦100 PPM/℃
库存温度: -10~70℃
隔离强度: IEC414, IEC688:1992, ANSIC37.90a
介于输入/输出/电源/机壳
AC4KV, 50/60Hz, 1分
电压冲击测试: IEC255-4, ANSIC37.90a
6KV, 1.2x50µsec.
共通模式&差异模式
安全规范: IEC414, BS 5458
保护等级: IEC529 (IP50)
隔离: 输入/输出/电源/机壳
绝缘电阻: ≧100M ohm, DC500V
性能: 设计要求为IEC 688
安装方式: 壁挂式or导轨安装(EN 50022)
重量: 650公克以下

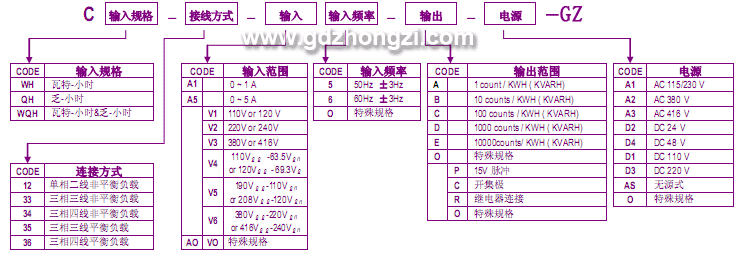

三、订货型号选择表

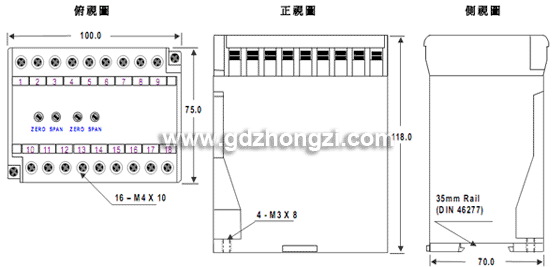

四、规格尺寸

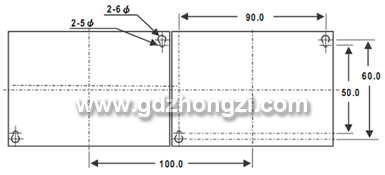

五、盘面安装孔距尺寸

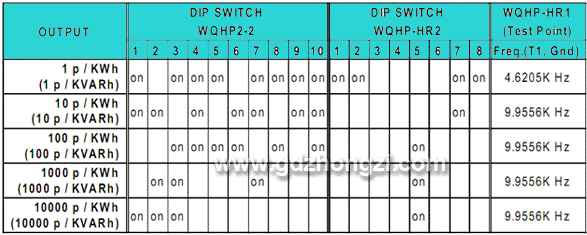

六、可程序输出范围
|
