产品名称：
|
SC-AC交流电流/电压变送器(欧规薄型)
|
|
型 号：
|
SC-AC
|
|
价 格：
|
0.00
|
|
品 牌：
|
国电中自
|
|
|
|
一、特点
● 输入交流电压0~150V, 0~300V, 0~500V或交流电流0~1A, 0~5A或客户指定
● 输出信号通过双列直插式封装选择开关，选择0~5V / 0~10V / 1~5V /4~20mA / 0~20mA其中之一输出
● 双回路信号输出，可选择不同输出信号
● 欧规22.5mm薄型，35mm导轨安装
● 交直流22 ~ 264V通用大范围开关电源供电
● 根据CE 国际标准规范设计

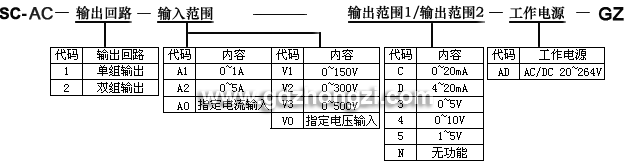

二、型号选择表
三、技术资料
◆信号输入
|
输入范围 |
输入负载 |
输入信号频率 |
|
电流 |
0~1A |
≤0.10VA |
50Hz±3Hz
60Hz±3Hz |
|
0~5A |
|
电压 |
0~150V |
≤0.15VA |
|
0~300V |
|
0~500V | ◆型号输出
|
输出范围 |
负载阻抗 |
信号输入（接线端子选择） |
|
0~20mAdc |
≦600Ω |
输出1:Io（mA输出接端子9+ & 8-）
输出1:Vo（V输出接端子7+ & 8-）
输出2:Io（mA输出接端子12+ & 11-）
输出2:Vo（V输出接端子10+ & 11-） |
|
4~20mAdc |
≦600Ω |
|
0~10Vdc |
≦500Ω |
|
0~5Vdc |
≦500Ω |
|
1~5Vdc |
≦500Ω |
测量精度: ≦±0.2% of F.S.(客户订购时之指定范围)
≦±2% of F.S.(经由切换开关选择后)
线性度: ≦0.1% of F.S.
响应时间: ≦250msec (10%~90% of FS)
输出波纹: ≦±0.1% of F.S.
满量程校正范围: ≦±20% of F.S.
零点较正范围: ≦±10% of F.S.
◆电源部分
工作电源: AC/DC 20~264V, 50/60Hz
消耗功率: DC 4W, AC 5.0VA
◆环境要求
操作温度:0~60 ºC
操作相对湿度:20~95% RH(非凝结状态)
温度系数:≦100PPM/ ºC (0~50 ºC) |
储存温度:-10~70 ºC
保护等级:IP 42
◆机构尺寸
外观尺寸:81.8mm x 99mm x 22.5mm
外壳材质:ABS防火材料, UL94V0
接线端子:可接 2 x 2.5mm2金属线
安装导轨:35mm DIN导轨 (EN50022)
重量:250g
◆安全规范说明
安全规范: IEC 61010 (安装类别 3)
EMC: EN61326
隔离强度: AC 2.0KV for 1min
（电源/输入/输出1/输出2/外壳之间）
绝缘电阻: ≧100MΩ/500Vdc | 四、校正调整

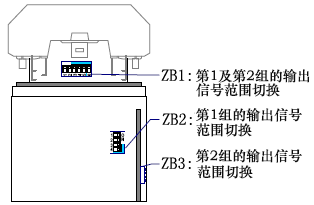

◆信号输入
| 输出：（CODE：P） |
|
信号输入范围 |
指拨开关-ZB1
（ZB1：第1及第2组输出） |
指拨开关-ZB2
（ZB2：第1组输出） |
指拨开关-ZB3
（ZB3：第2组输出） |
|
输出2 |
输出1 |
输出1 |
输出2 |
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
SW1 |
SW2 |
SW3 |
SW4 |
SW1 |
SW2 |
SW3 |
SW4 |
|
0~5V |
on |
|
|
|
|
on |
on |
|
on |
on |
on |
on |
|
on |
|
0~10 |
on |
|
|
|
|
on |
on |
|
on |
|
|
on |
|
on |
|
1~5 |
|
on |
|
|
on |
|
on |
|
on |
on |
on |
on |
|
on |
|
2~10 |
|
on |
|
|
on |
|
on |
|
on |
|
|
on |
|
on |
|
0~20mA |
on |
|
|
|
|
on |
|
on |
|
|
|
|
on |
|
|
4~20mA |
|
on |
|
|
on |
|
|
on |
|
|
|
|
on |
|

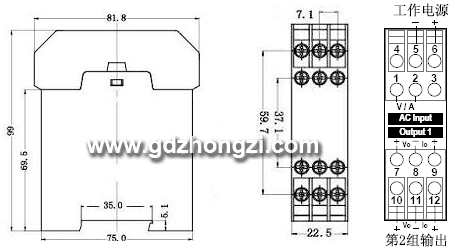

五、规格尺寸及接线图
|
|
|
