一、概述
      ●六种常规输入/输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
      ●双回路输出可选择不同信号
      ●欧规 22.5mm薄型35mm导轨安装
      ●工作电源范围AC/DC 20 ~ 264V
      ●依据CE国际标准规范设计

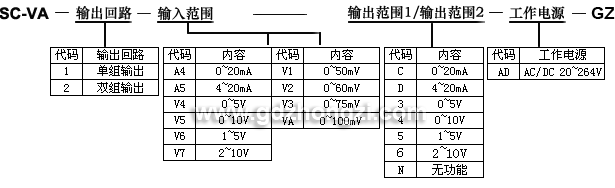

二、订货选择资料

三、技术参数
◆信号输入（可切换指拨开关以变更型号输入范围）

输入范围（接线端子选择）		输入信号（经由PCB上之切换开关选择）	输入阻抗
电流/电压	0~20mA 接线端子3+﹠2-	0~20mA，4~20mA	250Ω
电流/电压	0~10V 接线端子1+﹠2-	0~5V，0~10V，2~10V	1MΩ

◆信号输出（可切换指拨开关以变更型号输出范围）

输出范围	负载阻抗	信号输入（接线端子选择）
0~20mAdc	≦600Ω	输出1:Io（mA输出接端子9+ & 8-）输出1:Vo（V输出接端子7+ & 8-）输出2:Io（mA输出接端子12+ & 11-）输出2:Vo（V输出接端子10+ & 11-）
4~20mAdc	≦600Ω
0~10Vdc	≦500Ω
0~5Vdc	≦500Ω
1~5Vdc	≦500Ω

   测量精度: ≦±0.2% of F.S.(客户订购时之指定范围)
                 ≦±2% of F.S.(经由切换开关选择后)
   线性度: ≦0.1% of F.S.
   响应时间: ≦250msec (10%~90% of FS)
   输出波纹: ≦±0.1% of F.S.
   满量程校正范围: ≦±20% of F.S.
   零点较正范围: ≦±10% of F.S.
◆电源部分
   工作电源: AC/DC 20~264V, 50/60Hz
   消耗功率: DC 4W, AC 5.0VA
◆环境要求
   操作温度:0~60 ºC
   操作相对湿度:20~95% RH(非凝结状态)
   温度系数:≦100PPM/ ºC (0~50 ºC)

   储存温度:-10~70 ºC
   保护等级:IP42
◆机构尺寸
   外观尺寸:81.8mm x 99mm x 22.5mm
   外壳材质:ABS防火材料, UL94V0
   接线端子:可接 2 x 2.5mm2金属线
   安装导轨:35mm DIN导轨 (EN50022)
   重量:250g
◆安全规范说明
   安全规范: IEC 61010 (安装类别 3)
   EMC: EN61326
   隔离强度: AC 2.0KV for 1min
（电源/输入/输出1/输出2/外壳之间）
   绝缘电阻: ≧100MΩ/500Vdc

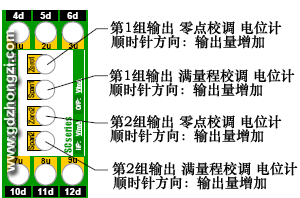

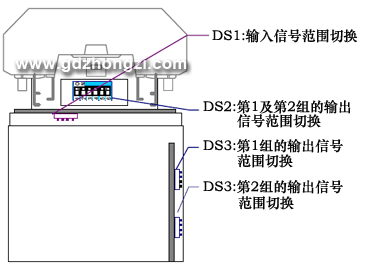

四、校正调整
◆输入信号
表格1

V/mA 输入：（CODE：D1）
信号范围	指拨开关（DS1）
信号范围	SW1	SW2	SW3	SW4
0~5V				On
0~10V
1~5V		On	On	On
2~10V		On	On
0~20mA	On
4~20mA	On	On	On

表格2

V/mA 输入：（CODE：D1）
信号范围	指拨开关（DS1）
信号范围	SW1	SW2	SW3	SW4
0~50mV	On
0~60mV		On
0~75mV			On
0~100mV				On

◆输出信号

输出：（CODE：P）
信号范围	指拨开关-DS2 （DS2：第1及第2组输出）						指拨开关-DS3﹠4 （DS3：第一组；DS4第2组）
信号范围	SW1	SW2	SW3	SW4	SW5	SW6	SW1	SW2	SW3	SW4
0~5V	On					On		On	On	On
0~10V	On					On		On		On
1~5V		On			On			On	On	On
2~10V		On			On			On		On
0~20mA	On					On	On
4~20mA		On			On		On

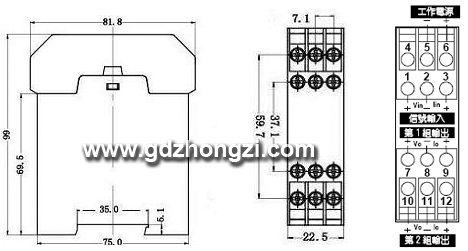

五、规格尺寸及接线图
