特 点
◎ 上下限报警继电器输出
◎ 红色高亮数码管14.2mmH
◎ 具有报警回差设定功能
◎ 显示范围±3999(采用3-3/4位A/D芯片)
◎ 工作电源AC 110/220V 50/60Hz
一、型号及含义
二、交流电流测量
|
型 号 |
量 程 |
分辩力 |
互感器变比 |
测量不准确度 |
输入极限 |
|
DP3-PAA0.4 |
0-399.9mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
500mA |
|
DP3-PAA4 |
0-3.999A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
|
DP3-PAA20 |
0-20.00A |
10mA |
20A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PAA30 |
0-30.00A |
10mA |
30A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PAA50 |
0-50.0A |
100mA |
50A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PAA100 |
0-100.0A |
100mA |
100A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PAA150 |
0-150.0A |
100mA |
150A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PAA200 |
0-200.0A |
100mA |
200A:5A |
±0.5%F.S±2Digit |
1.2 F.S |
三、交流电压测量
| 型号 |
量程 |
分辨力 |
输入阻抗 |
互感器变比 |
测量不准确度 |
输入极限 |
| DP3-PAV0.4 |
0-399.9mV |
100uV |
>2MΩ |
直接输入 |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV4 |
0-3.999V |
1mV |
>2MΩ |
直接输入 |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV40 |
0-39.99V |
10mV |
>2MΩ |
直接输入 |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV400 |
0-399.9V |
100mV |
>2MΩ |
直接输入 |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV600 |
0-600V |
1V |
>2MΩ |
直接输入 |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV3KV |
0-3000V |
1V |
>2MΩ |
3KV:100V |
±0.5%F.S±2Digit |
1.2 F.S |
| DP3-PAV10KV |
0-10.00KV |
10V |
>2MΩ |
10KV:100V |
±0.5%F.S±2Digit |
1.2 F.S |
四、直流电流测量
|
型 号 |
量 程 |
分辨率 |
互感器变比 |
测量不准确度 |
输入极限 |
|
DP3-PDA0.04 |
0-±39.99mA |
10uA |
直接输入 |
±0.5%F.S±2Digit |
100mA |
|
DP3-PDA0.4 |
0-±399.9mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
1A |
|
DP3-PDA4 |
0-±3.999A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
|
DP3-PDA20 |
0-±20.00A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA30 |
0-±30.00A |
10mA |
30A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA50 |
0-±50.0A |
100mA |
50A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA100 |
0-±100.0A |
100mA |
100A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA150 |
0-±150.0A |
100mA |
150A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA200 |
0-±200.0A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
五、直流电压测量
| 型号 |
量程 |
分辨力 |
输入阻抗 |
测量不准确度 |
输入极限 |
| DP3-PDV0.4V |
0-±399.9mV |
100uV |
2MΩ |
±0.5%F.S±2Digit |
2V |
| DP3-PDV4V |
0-±3.999V |
1mV |
2MΩ |
±0.5%F.S±2Digit |
20V |
| DP3-PDV40V |
0-±39.99V |
10mV |
2MΩ |
±0.5%F.S±2Digit |
200V |
| DP3-PDV400V |
0-±399.9V |
100mV |
2MΩ |
±0.5%F.S±2Digit |
500V |
| DP3-PDV600V |
0-±600V |
1V |
2MΩ |
±0.5%F.S±2Digit |
750V |
说明:1、在测量交流电流时，如需要配置电流互感器其二次端额定电流，在测量交流电压时，其互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压互感器 。
2、在测量直流电流时，如需配置电流分流器其二次变比标准电压75mV, 大于5A电流输入时必须另配分流器。
六、技术参数
| 输入方式 |
单端输入 |
| A/D转换 |
3-3/4双重积分 |
| 显示范围 |
-3999~3999 |
| 测量速度 |
约2.5次/秒 |
| 响应时间 |
0.25sec |
| 频率范围 |
45Hz∽400Hz（仅对交流） |
| 显示方式 |
红色高亮度数码管（14.2mmH) |
| 溢出显示 |
“E”和“-E” |
| 控制输出 |
上下限报警继电器输出
上下限报警值的设定范围：-3999∽3999，上下限报警回差值的设定范围：0∽999 |
| 电源 |
AC110V/220V 50Hz/60Hz |
| 功耗 |
≤1.5VA |
| 耐压 |
AC 1500V |
| 绝缘电阻 |
DC 500V >50MΩ |

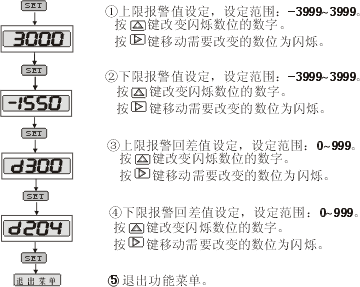

七、菜单操作说明
注意：1、带上下限两个控制。上限用于上限报警，下限用于下限报警。
2、每个控制限都必须设定两个数值，通过设定上限值和上限回差值确定上限，通过设定下限值和下限回差值确定上限。
3、“上限值”和“上限值-回差值”构成了上控制限允许的波动范围。
“下限值”和“下限值+回差值”构成了下控制限允许的波动范围。
4、从上限和下限的定义可知，一般情况下，上限和下限是不可以互换使用的。
八、连接图
九、外形及开孔尺寸
