常规型号:
| PTC热敏电阻参数数据 |
ES系列(单芯) |
DS系列(三芯) |
单位 |
| 最大工作电压 |
Umax |
25 |
25 |
V |
| 额定动作温度 |
Tk |
60~180 |
60~180 |
℃ |
| Tk公差 |
|
±5 |
±5 |
℃ |
| Tk的重复性 |
ΔT |
±0.5 |
±0.5 |
℃ |
| 额定电阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控温点(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控温点(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保护温+15℃电阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 热响应时间 |
Ts |
≤5 |
≤5 |
S |
| 绝缘耐压 |
V |
2.5 |
2.5 |
KV |
| 导线拉力 |
|
承受10N,10S拉力无损坏现象 |
承受10N,10S拉力无损坏现象 |
N |
| 最高存放温度 |
TLmax |
160 |
160 |
℃ |
| 最低存放温度 |
TLmin |
-25 |
-26 |
℃ |
工作原理

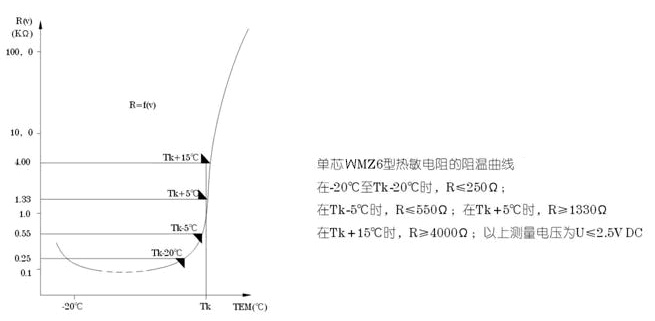

PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时,半导体陶瓷相变开始,其电阻值随温度的升高而快速增大,在控制温度点Tk附近,变化尤其明显,从而起到控制电路的目的

推荐按下表选用热敏电阻传感器(仅供参考)

控制温度对应的引线颜色

安装说明
将传感器固定在需要检测温度的部位(通常安装在绕组中),在安装时不要用力敲打或挤压传感器的芯片,不要让引线承受拉力,引线接在电机接线盒内。必须与电机保护器配合使用,方可对电机超温实施控制。
三芯式传感器的每个芯片分别安装在三相绕组的适当位置,每相绕组安装一芯。
