过热保护用PTC热敏电阻器
生产中需要连续运转的车床，电热烘箱，球蘑机等机电设备以及其它无人值守的设备， 因电机过热或温控失灵造成的事故比较常见，使用电机过热保护用PTC热敏电阻可以有效预防事故发生。
对电机过热保护常用的方法是在电机定子的绕组里埋设体积极小的传感器用PTC热敏电阻感温头，在正常情况下电机过热保护用PTC热敏电阻处于低阻态，不影响电机的正常运转。 当电机内部因故障过热时，电机过热保护用PTC热敏电阻受热阻值跃变，与之配合的继电器失电释放， 电机停止运转，等候排除故障后重新运转。这种保护方法的优点在于直接监测绕组内部的温度变化，在过热温度突破电机的绝缘等级之前使电机得到保护， 同时由于TC热敏电阻的可恢复性，不必象温度保险丝一样必需更换新的。
产品概述
过热保护用PTC热敏电阻器产品概述
SCRBH温控PTC热敏电阻利用PTC热敏电阻器在居里温度以上电阻值陡然升高的特性，当环境温度异常升高时，装有PTC热敏电阻器的保护线路通过阻值的改变而接通或断开回路，达到保护组件目的。
SCRBH温控PTC热敏电阻主要参数
保护温度点TS（℃）
额定零功率电阻值R25(Ω)
保护温度时的电阻值（Rs，Min）
保护温度-15℃电阻值（RS-15，Max）
1. SCRBH温控型PTC热敏电阻系列产品分两种外形：A-引线型、B-表面贴装型
2. 保护温度范围：60~130℃
3. 反应时间快
4. 长期稳定
5. 外形尺寸小、安装方便
6. 产品过热保护后不需要再设置
| | |
SCRBH外观及结构图
应用范围
1. 开关电源
2. 电子设备（电机、变压器等）
3. 功率器件

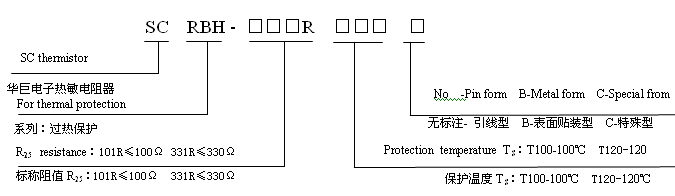

·SCRBH过热保护型号和参数列表，其中A代表基本引线型，B代表有固定金属插片型。
|
A/B型号 |
最大电压 |
保护温度点 |
额定电阻值R25 |
保护温15℃电阻值RS-15 |
保护温度电阻值 |
最大电流 |
|
Vmax(V) |
Ts（℃） |
（Ω） |
（Ω） |
R（Ω） |
Imax（mA） |
| SCRBH-101R-60A/B |
30(Vdc) |
60 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-70A/B |
30(Vdc) |
70 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-80A/B |
30(Vdc) |
80 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-90A/B |
30(Vdc) |
90 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-100A/B |
30(Vdc) |
100 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-110A/B |
30(Vdc) |
110 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-120A/B |
30(Vdc) |
120 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-101R-130A/B |
30(Vdc) |
130 |
100max |
≤330 |
≥470 |
100 |
| SCRBH-331R-60A/B |
30(Vdc) |
60 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-70A/B |
30(Vdc) |
70 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-80A/B |
30(Vdc) |
80 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-90A/B |
30(Vdc) |
90 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-100A/B |
30(Vdc) |
100 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-110A/B |
30(Vdc) |
110 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-120A/B |
30(Vdc) |
120 |
330max |
≤1.5K |
≥2.2K |
100 |
| SCRBH-331R-130A/B |
30(Vdc) |
130 |
330max |
≤1.5K |
≥2.2K |
100 |
SMDRBH贴片温控PTC热敏电阻
产品标志说明：
|
|
最大电压 |
保护温度点 |
额定电阻值R25 |
下限控温点RS-5(℃) |
上限控温点RS+5(℃) |
工作温度 |
|
Vmax (Vdc) |
Ts (℃) |
R25 (Ω) |
TL(℃) |
RH (Ω) |
TH (℃) |
RH (Ω) |
(℃) |
| SMDRBH-0402-471-105 |
32 |
105±5 |
470 |
100 |
≤4700 |
110 |
≥4700 |
-25～+120 |
| SMDRBH-0402-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0402-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0603-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
| SMDRBH-0603-471-75 |
75±5 |
70 |
80 |
-25～+90 |
| SMDRBH-0603-471-85 |
85±5 |
80 |
90 |
-25～+100 |
| SMDRBH-0603-471-95 |
95±5 |
90 |
100 |
-25～+110 |
| SMDRBH-0603-471-105 |
105±5 |
100 |
110 |
-25～+120 |
| SMDRBH-0603-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0603-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0603-471-135 |
135±5 |
130 |
140 |
-25～+150 |
| SMDRBH-0603-103-110 |
110±5 |
10K |
105 |
≤4.7M |
115 |
≥4.7M |
-25～+125 |
| SMDRBH-0603-103-120 |
120±5 |
115 |
125 |
-25～+135 |
| SMDRBH-0603-103-130 |
130±5 |
125 |
135 |
-25～+145 |
| SMDRBH-0603-473-130 |
130±5 |
47K |
125 |
≤4.7M |
|
≥4.7M |
-25～+145 |
| SMDRBH-0805-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
| SMDRBH-0805-471-75 |
75±5 |
70 |
80 |
-25～+90 |
| SMDRBH-0805-471-85 |
85±5 |
80 |
90 |
-25～+100 |
| SMDRBH-0805-471-95 |
95±5 |
90 |
100 |
-25～+110 |
| SMDRBH-0805-471-105 |
105±5 |
100 |
110 |
-25～+120 |
| SMDRBH-0805-471-115 |
115±5 |
110 |
120 |
-25～+130 |
| SMDRBH-0805-471-125 |
125±5 |
120 |
130 |
-25～+140 |
| SMDRBH-0805-471-135 |
135±5 |
130 |
140 |
-25～+150 |
汽车用SMDRBH贴片温控PTC热敏电阻
|
|
最大电压 |
保护温度点 |
额定电阻值R25 |
下限控温点RS-5(℃) |
上限控温点RS+5(℃) |
工作温度 |
|
Vmax (Vdc) |
Ts (℃) |
R25 (Ω) |
TL(℃) |
RH (Ω) |
TH (℃) |
RH(Ω) |
(℃) |
| SMDRBH-0603-471-65A |
32 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
| SMDRBH-0603-471-75A |
75±5 |
70 |
80 |
-40～+150 |
| SMDRBH-0603-471-85A |
85±5 |
80 |
90 |
-40～+150 |
| SMDRBH-0603-471-95A |
95±5 |
90 |
100 |
-40～+150 |
| SMDRBH-0603-471-105A |
105±5 |
100 |
110 |
-40～+150 |
| SMDRBH-0603-471-115A |
115±5 |
110 |
120 |
-40～+150 |
| SMDRBH-0603-471-125A |
125±5 |
120 |
130 |
-40～+150 |
| SMDRBH-0603-471-135A |
135±5 |
130 |
140 |
-40～+150 |
| SMDRBH-0805-471-65A |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
| SMDRBH-0805-471-75A |
75±5 |
70 |
80 |
-40～+150 |
| SMDRBH-0805-471-85A |
85±5 |
80 |
90 |
-40～+150 |
| SMDRBH-0805-471-95A |
95±5 |
90 |
100 |
-40～+150 |
| SMDRBH-0805-471-105A |
105±5 |
100 |
110 |
-40～+150 |
| SMDRBH-0805-471-115A |
115±5 |
110 |
120 |
-40～+150 |
| SMDRBH-0805-471-125A |
125±5 |
120 |
130 |
-40～+150 |
| SMDRBH-0805-471-135A |
135±5 |
130 |
140 |
-40～+150 |
SCRBHC电机保护PTC热敏电阻
应用范围：
该产品广泛应用于需要超温保护的场合。将产品安装在需要超温保护的设备中，PTC电阻信号传至电机保护器中，当温度接近绝缘耐热等级温度时，电机保护器断开电路实施保护。
特点：
由超小型PTC热敏电阻制成，体积小、寿命长、稳定性好、灵敏度高。技术指标均达到国际同类产品水平。
使用
可以单支使用，也可以多只串联使用，在同一电路中控制不同点的温度。
技术数据
控制温度范围为Tk60℃～Tk180℃。控制温度Tk每间隔5℃设定一种规格。一至六芯都可根据用户的要求生产，SCRBHC系列采用德国DIN 44080、DIN 44081、DIN 44082标准。

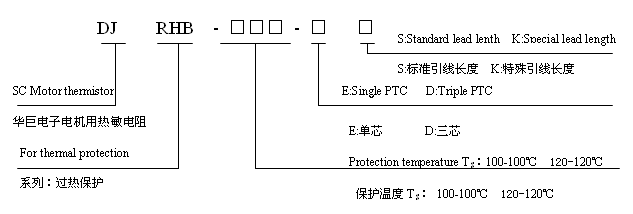

命名方式：

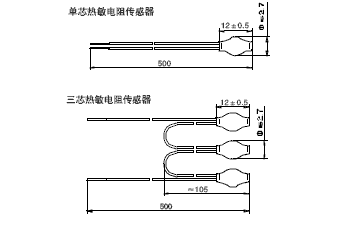

标准引线长度DS:520 200 200 520 DK 520 520 (单位：mm)
常规型号：
| PTC热敏电阻参数数据 |
ES系列（单芯） |
DS系列（三芯） |
单位 |
| 最大工作电压 |
Umax |
25 |
25 |
V |
| 额定动作温度 |
Tk |
60～180 |
60～180 |
℃ |
| Tk公差 |
|
±5 |
±5 |
℃ |
| Tk的重复性 |
ΔT |
±0.5 |
±0.5 |
℃ |
| 额定电阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控温点(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控温点(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保护温+15℃电阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 热响应时间 |
Ts |
≤5 |
≤5 |
S |
| 绝缘耐压 |
V |
2.5 |
2.5 |
KV |
| 导线拉力 |
|
承受10N,10S拉力无损坏现象 |
承受10N,10S拉力无损坏现象 |
N |
| 最高存放温度 |
TLmax |
160 |
160 |
℃ |
| 最低存放温度 |
TLmin |
-25 |
-26 |
℃ |
工作原理

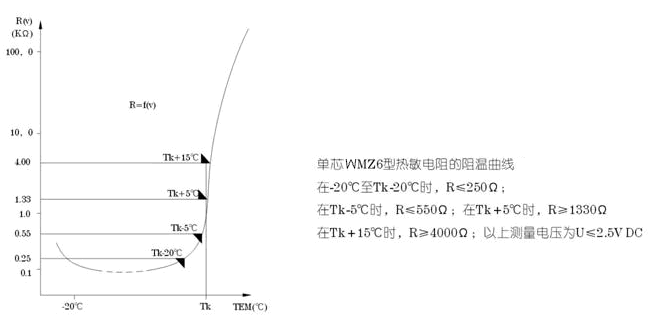

PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时，半导体陶瓷相变开始，其电阻值随温度的升高而快速增大，在控制温度点Tk附近，变化尤其明显，从而起到控制电路的目的

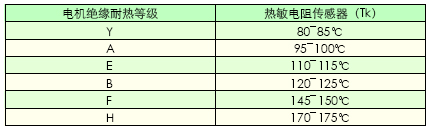

推荐按下表选用热敏电阻传感器（仅供参考）

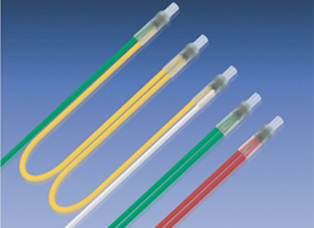

控制温度对应的引线颜色
| 温度 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
145 |
150 |
155 |
160 |
165 |
170 |
180 |
| 线色 |
棕 |
棕 |
棕 |
白 |
白 |
白 |
绿 |
红 |
兰 |
棕 |
兰 |
灰 |
红 |
兰 |
红 |
白 |
白 |
黑 |
兰 |
兰 |
兰 |
白 |
白 |
| 线色 |
黑 |
红 |
灰 |
灰 |
棕 |
白 |
绿 |
红 |
灰 |
棕 |
绿 |
灰 |
绿 |
兰 |
黑 |
兰 |
黑 |
黑 |
黑 |
红 |
棕 |
绿 |
红 |

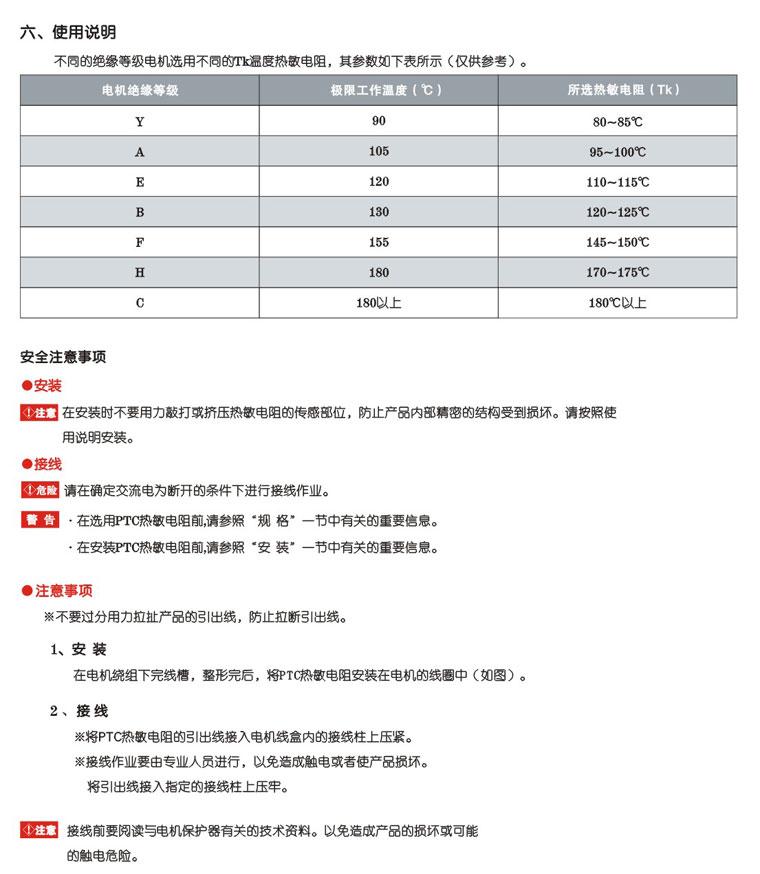

安装说明
将传感器固定在需要检测温度的部位（通常安装在绕组中），在安装时不要用力敲打或挤压传感器的芯片，不要让引线承受拉力，引线接在电机接线盒内。必须与电机保护器配合使用，方可对电机超温实施控制。
三芯式传感器的每个芯片分别安装在三相绕组的适当位置，每相绕组安装一芯。
