一、特性
● 将二线制变送器4～20mA信号输入隔离转换
● 给变送器提供驱动电压（Uo = Ue - RL× I - Ud）
● 信号传送隔离输出4～20mA
● 回路供电12～30VDC
● 三通道，三路输入三路输出，输入回路短路保护
● 即插即拔式接线端子，DIN导轨卡式安装
二、描述 ①GD8713回路供电 · 二线制变送信号输入隔离器，是向现场的二线制变送器提供隔离的电源电压，并将变送器产生的4～20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。主要用于回路供电的 DCS、PLC 系统
②本隔离器无需外供电，三路通道输入、输出，输入回路－输出回路之间电磁隔离
三、技术规格
●产品型号：GD8713
型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
●工作电源：无需外加辅助电源
● 输入回路
三通道隔离输入
第一路输入通道：端子1－，2＋接线（参见端子接线图）
第二路输入通道：端子3－，4＋接线（参见端子接线图）
第三路输入通道：端子5－，6＋接线（参见端子接线图）
输入信号：二线制变送器4～20mA
最大回路电流：35mA
电压跌落：6V
给变送器配电电压：Uo≥Ue-RL×I-Ud
● 输出回路
三路通道隔离输出
第一路输出通道：端子11－，12＋接线 （参见端子接线图）
第二路输出通道：端子9－，10＋接线 （参见端子接线图）
第三路输出通道：端子7－，8＋接线 （参见端子接线图）
输出电流：4～20mA
最大回路电流：35mA
允许负载电阻：50～350Ω（4～20mA 输出时）
纹波（Vp-p）：＜10mV |
● 性能指标
标准精度：±0.1%FS（负载为100Ω时）
*注：负载越小，精度就越高， 负载每增加100Ω，精度就下降0.1%
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH （无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H104×D110（mm），参见外形尺寸图
整机重量：约120g
|
四、型号选择
订货须知：
参照选型举例，正确规范书写订货型号代码。
举例 输 入：1路/2路/3路 二线制变送器4～20mA
输 出：1路/2路/3路4～20mA
订货代码为：GD8713-A-01
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

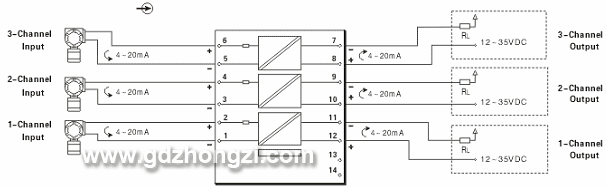

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
