一、特性
● 二线制各型热电偶（或毫伏）信号输入隔离转换
● 与温度成线性化的隔离输出4～20mA
● 具有冷端自动补偿功能
● 回路供电 12～30VDC
● 单通道（二入二出），输入回路过流保护
● 即插即拔式接线端子，DIN导轨卡式安装
二、描述 ①GD8702回路供电·二线制热电偶（或毫伏）信号输入隔离器，是将现场二线制的型热电偶（或毫伏）信号经本隔离器转换成所需的直流信号（与温度成线性）输出。主要用于回路供电的 DCS、PLC系统
②本隔离器为回路供电方式。双通道，两路输入两路输出，输入回路-输出回路之间完全电磁隔离
三、技术规格
● 产品型号：GD8702
● 型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源：回路供电方式无需外加辅助电源
● 输入回路
输入通道1：端子1－、2＋、3+接线
输入通道2： 端子4－、5＋、6+ 接线
输入热电偶类型：K；E；S；B；R；T；N；W；J等各型热电偶
输入电阻：≥20KΩ
冷端温度补偿范围：-15~＋75℃
冷端温度补偿误差：每20℃变化误差±1℃
● 输出回路
输出通道1： 端子11－、12＋接线
输出通道2： 端子8－、9＋接线
输出电流（Io）：4～20mA
输出回路供电电压（Uo）：12～30VDC
电压跌落（Ud）：8V
负载能力计算图示
 |
负载电阻（计算方式）：RL≤（UO-Ud）/Io
热电偶输入断线报警低电流：≤3mA
高电流：≥22mA
纹波（Vp-p）：＜10mV
● 性能指标
标准精度：±0.2%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH （无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
外形尺寸：W16×H104×D110（mm），参见外形尺寸图
整机重量：约115g |
四、型号选择
◆热电偶类型及量程表
|
热电偶类型 |
温度范围（℃） |
最小量程（℃） |
|
热
电
偶 |
E |
0~1000 |
80 |
|
K |
0~1300 |
120 |
|
S |
0~1600 |
580 |
|
B |
400~1800 |
1000 |
|
R |
0~1600 |
850 |
|
T |
-200~400 |
120 |
|
N |
0~1200 |
180 |
|
W |
0~2300 |
340 |
|
J |
0~1200 |
100 |
|
毫伏信号 |
-5~60mV |
5mV |

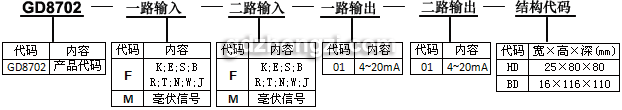

◆订货须知 1. 参照选型举例，正确规范书写订货型号代码。
举例 输 入： 第1 路：K 0～1000℃/第2路：K 0～800℃
输 出： 第1路4～20mA /第2 路：4～20mA
订货代码为：GD8702-F-F-01-01
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

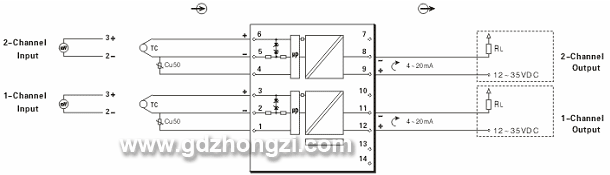

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
