一、特性 ● 接收危险现场的电流4～20mA 或电压1~5V输入
● 一组继电器带转换触点报警输出
● 带有工作电源指示灯。输出状态报警指示灯
● 即插即拔式接线端子，DIN导轨卡式安装
二、描述 ①GD8315标准电流电压输入报警设定器，是将电压（或电流）信号经隔离转换为与其设定的报警值相比较后，隔离输出一组继电器触点报警信号，当报警时（上限或下限）触点吸合，正常时触点断开
②本报警设定器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离
三、技术规格
● 产品型号：GD8315
型号规格（代码）：代码是指明信号输入或输出的量程范围， 用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜70mA
电源指示：得电时LED灯亮：绿色
● 输入回路
输入通道：端子1－、2＋接线（参见端子接线图）
电流输入：4～20mA；0～20mA；或指定电流量程
电压输入：1~5V；0～5V；0～10V；或指定电压量程
● 输出回路
输出通道：一组继电器带转换触点
继电器特性：响应时间：≤2ms
驱动电压：250VAC或30VDC
输出电流：2A
负载类型：电阻性负载
报警点设定： 通过电位器旋钮调节
上限点设定（HS）；下限点设定（LS）
报警点电流范围：0.5~22mA
报警点的温度漂移：≤1.5A/℃
回滞：量程的1％
报警LED 灯指示：上限报警（HA） ；下限报警（LA） |
● 性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性： 符合 IEC 61000 相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式模块化表芯ABS 材质机壳拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g |

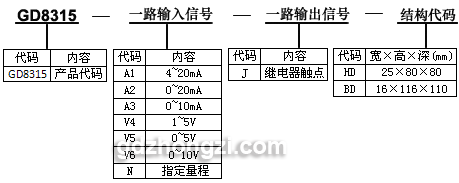

四、型号选择
订货须知：
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
举例1： 输 入：4～20mA
输 出：继电器触点
订货代码为：GD8315-A1-J
举例2： 输 入：1～5V
输 出： 继电器触点
货代码为：GD8315-V4-J
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

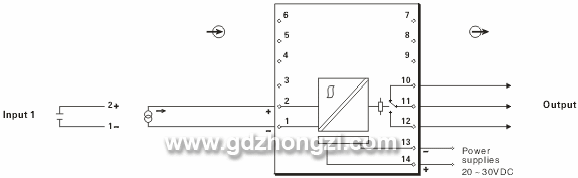

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
