一、特性

      ● 开关/NAMUR 接近开关输入。
      ● 继电器转换触点输出，或可选晶体管、TTL 电平输出。
      ● 带有线路故障检测和输入输出反相控制功能。

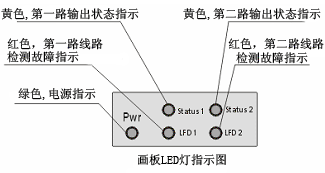

      ● 带有工作电源指示灯，输出状态指示灯。
      ● 单通道，一路输入，隔离分配成两路输出。
      ● 即插即拔式接线端子，DIN导轨卡式安装。

二、描述
①GD8014开关量输入隔离器，接收来自开关或接近开关的输入信号，通过安全栅隔离以两路独立通道传送至安全区输出。
②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。

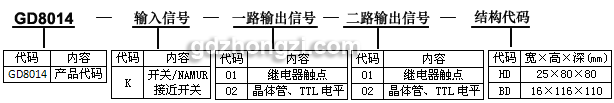

三、型号选择

订货须知：
   1. 参照选型举例，正确规范书写订货型号、代码及版本号。
   2. 若不选择代码，则被认同是下列   举例 1 的订货组合方式。
      举例 1：     输            入：   开关 / 接近开关
                        1路、2路输出：继电器触点
                       订货代码为：GD8014-K-01-01
      举例 2：      输            入：开关 / 接近开关
                        1路、2路输出：晶体管、TTL电平
                        订货代码为：GD8014-K-02-02
四、技术规格

● 产品型号：GD8014
      型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
●工作电源
      电源接线：独立的接线端子 13－，14＋，可带电拔插
      电源电压：20~35VDC
      电流损耗：24VDC时，＜45mA
      电源指示：得电时LED灯亮：绿色
● 输入回路
      输入通道：端子 1－、 2＋接线（参见端子接线图）
      输入开关类型：开关、NAMUR型接近开关
      给传感器的电压：从1KΩ起，4.5V～9.0V
      开关阀值：1.5mA
● 输出回路
      第一路输出通道：端子10、11、12接线
      第二路输出通道：端子7、8、9接线
      继电器特性
      响应时间：最大10ms；
      触点功率：250VAC，2A，cosφ>7；40VDC，2A，电阻负载
      继电器类型：单刀转换继电器
      注意：电阻负载必须被抑制
● 输入/输出特性
      正常（反相）相位：
      如果Iin > 2.1mA 或Rin < 2KΩ；继电器触点输出不激励；黄色LED灯点亮（不激励，LED灯灭）
      如果Iin < 1.2mA 或Rin > 10KΩ；继电器触点输出不激励；黄色LED灯熄灭（被激励，LED 灯亮）
      回滞：典型值200μA ● 线路故障检测（LFD）
      用户可选
      LED红色灯显示线路是否故障，线路故障时，LED红色灯亮，继电器不被激励。
      Iin < 100μA，开路报警；Iin > 250μA，开路不会报警；
      Rin < 100Ω，短路报警；Rin > 360Ω，短路不会报警
      注意：当用到LFD功能时，开关触点输入时必须接上电阻；
      500Ω～1KΩ与开关串连；20KΩ~ 25KΩ 与开关并连
● 反相设置（用户可选）
● 隔离性能
      绝缘电阻：≥100MΩ/500VDC（AC）
      隔离能力：1500VAC/1分钟50Hz
      抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
      工作温度：0～＋60℃
      储运温度：－20～＋80℃
      环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
      结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
      外形尺寸：W 16×H116×D110（mm），参见外形尺寸图
      整机重量：约115g
五、外形尺寸、安装图

    ● 安装
       1.35mm 标准 DIN 导轨卡式安装。
          安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
    ● 典型应用
       1.用于向现场变送器提供配电电压
          并将信号输入信号隔离转换。
       2.连接至现场的设备：
          二线制或三线制非智能变送器有源电流号。
       3.连接至控制系统（或其它单元组合仪表）：
          各款 DCS/PLC 的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

六、端子接线图

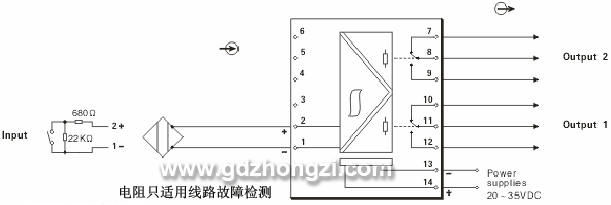

●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
