一、特性
● 开关触点，开集晶体管或逻辑驱动器输入。
● 驱动电磁阀、报警器等现场设备，带反相逻辑驱动功能。
● 带有工作电源指示灯。输出状态指示灯。
● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装 |
 |
二、描述 ①GD8024开关量输出隔离器，通过开关触点式自由电压或逻辑电平信号输入来控制设备。适合驱动电磁阀、报警器、发光二极管（LED）等一些小功率设备，或者是其它没有能量储存的简单设备。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
举例 1： 输 入： 开关触点
输 出： 0～25V逻辑信号
订货代码为：GD8024-K-01
举例 2： 输 入： 逻辑电平
输 出：0～25V逻辑信号
订货代码为：GD8024-L-01四、技术规格
● 产品型号：GD8024
型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
●工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜70mA
电源指示：得电时 LED 灯亮：绿色
● 输入回路
输入开关类型：适合开关触点；晶体管或逻辑驱动器
输入通道：端子11，12接线 （参见端子接线图）
电流信号：≤1mA/24V
开关延时：≤2s
● 输出回路
单路通道输出：0～25V逻辑信号
输出通道端子连接：端子 1－、2＋ 接线
输出特性曲线图示：
最小输出电压：45mA时，20V
最大输出电压：25V
电流限制：45mA |
● 输入/输出特性
正常（反向）相位：
☆如果输入开关闭合，晶体管导通或端子11和12之间电压<1.4V
☆如果输入开关断开，晶体管不导通或端子11和12之间电压>4.5V
输出导通，LED黄色灯亮（反相时，则不导通，LED 黄色灯灭）；
输出不导通，LED黄色灯不亮（反相时，则导通，LED黄色灯亮）
● 隔离性能
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟 50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量： 约110g |
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

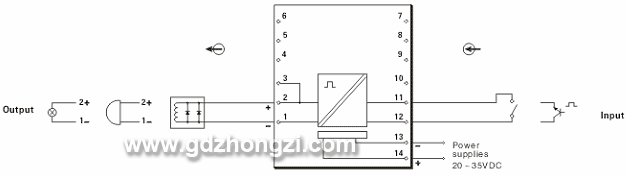

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
