一、特性
● 热电偶温度变送隔离输出。
● 输出电流信号4~20mA。
● 输出回路供电12~35V。
● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
● 带有工作电源指示灯。
● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述 ①GD8911热电偶或毫伏信号输入隔离器， （输出回路供电） ，将现场的热电偶或毫伏信号隔离转换成直流信号4~20mA，传送至控制系统或其它单元组合仪表。
②主要用于既要保持独立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC系统。
③智能化的热电偶信号隔离器。可对热电偶类型和量程范围进行组态社定。
③本隔离器具备独立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔离。
三、型号选择
◆热电偶类型及量程范围
|
热电偶类型 |
温度范围（℃） |
最小量程（℃） |
|
热
电
偶 |
K |
0~1300 |
120 |
|
E |
0~1000 |
80 |
|
S |
0~1600 |
580 |
|
B |
400~1800 |
1000 |
|
R |
0~1600 |
850 |
|
T |
-200~400 |
120 |
|
N |
0~1200 |
180 |
|
W |
0~2300 |
340 |
|
J |
0~1200 |
100 |
|
毫伏信号 |
-5~60mV |
5mV |
订货须知

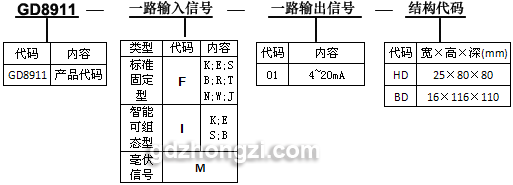

1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
举例 1 输 入：K 0～1300℃ / 输出： 4～20mA
订货代码为：FD8911-F-01 （K 0～1300℃）
举例3（智能可组态） 输 入： E 0～1000℃ / 输出： 4～20mA
订货代码为：GD8911-I-01 （E 0～1000℃）
四、技术规格
● 产品型号：GD8911
●型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜60mA
电源指示：得电时 LED 灯亮：绿色
● 输入回路
输入通道：端子1、2、3接热电偶；1和2短接Cu50
输入热电偶类型：K；E；S；B；R；T；N；W；J等各型热电偶
可选输入毫伏信号：－5～60mV；或指定毫伏电压量程
● 输出回路
输出通道：端子11-、12+ 接线 （参见端子接线图）
输出电流（Io）：4～20mA
输出回路供电电压 （Uo）：12～35V
电压跌落（Ud）：5V
电流输出时允许负载：RL≤（Uo-Ud）/Io
纹波（Vp-p）：＜10mV
● 性能指标
标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS） |
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
温度补偿范围：－5～60℃
冷端温度补偿误差：每 20℃误差1℃
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构： 卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约110g |
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

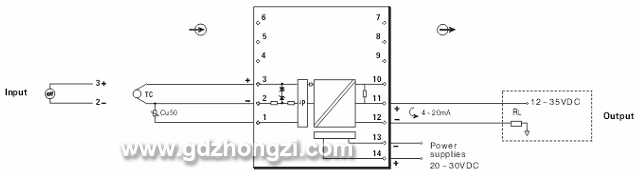

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
