一、特性
● 二线制或三线制热电阻温度信号输入，隔离变送输出4~20mA。
● 输出回路供电12～35V 。
● 智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。
● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
● 带有工作电源指示灯。
● 单通道，一入二出，输入回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
①GD8924热电阻信号输入隔离器（输出回路供电），将现场的热电阻信号输入，隔离转换为与温度成线性的4 ~20mA信号，以两路独立通道隔离输出至控制系统或其它单元组合仪表。主要用于既要保持独立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC系统。
②智能化的热电阻信号隔离器。可对热电阻类型和量程范围进行组态设定。
③本隔离器具备独立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔离。
三、型号选择
◆热电阻类型及量程范围
|
热电阻类型 |
温度范围（℃） |
最小量程（℃） |
|
Pt100 |
-200~800 |
50 |
|
Pt10 |
-200~800 |
200 |
|
Cu50 |
-50~150 |
50 |
|
Cu100 |
-50~150 |
50 |
◆订货须知：

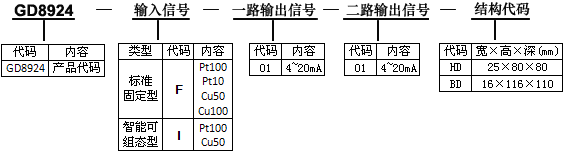

1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
3. 在第一输出通道、第二输出通道中选择电流或电压输出时，因许负载电阻的关系，请将电流输出设定为第一路通道输出。
举例1 输 入：Pt100 0～100℃ 输出：1路、2路 4～20mA
订货代码为：GD89204-F-01-01 （Pt100 0～100℃）
举例2（智能可组态） 输 入： Pt100 0～100℃ 输出：1路、2路 4～20mA
订货代码为：GD8924-I-01-01 （Pt100 0～100℃）
四、技术规格
● 产品型号： GD8924
型号规格（代码）： 代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜70mA
电源指示：得电时LED灯亮：绿色
● 输入回路（Exia IIC危险区）
输入通道： 端子1、2、3 接热电阻（参见端子接线图）
输入热电阻类型：Pt100；Pt10；Cu50；Cu100 等各型热电阻
引线电阻：≤5Ω
● 输出回路（安全区）
两路通道隔离输出：
第一路输出通道：端子11-、12+ 接线（参见端子接线图）
第二路输出通道：端子8-、9+ 接线（参见端子接线图）
输出电流（Io）：4～20mA
输出回路供电电压 （Uo）：12～35V
电压跌落（Ud）：5V
电流输出时允许负载：RL≤（Uo-Ud）/Io
纹波（Vp-p）：＜10mV |
● 性能指标
标准精度：±0.2%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻： ≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1 分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm） ，参见外形尺寸图
重量：约115g |
五、外形尺寸、安装图
● 安装
1.35mm 标准 DIN 导轨卡式安装。
安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压
并将信号输入信号隔离转换。
2.连接至现场的设备：
二线制或三线制非智能变送器有源电流号。
3.连接至控制系统（或其它单元组合仪表）：
各款 DCS/PLC 的AI卡，接收电流或电压信号。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

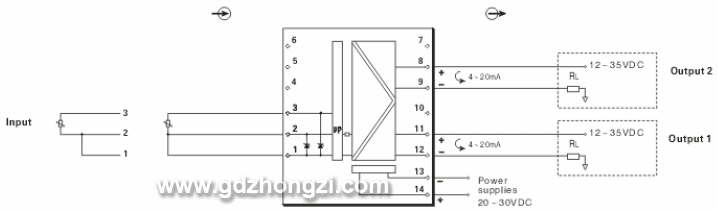

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm2的多束或单股电缆。
