一、特性
●开关/NAMUR 接近开关输入。
●继电器转换触点输出，或可选晶体管、TTL 电平输出。
●带有线路故障检测和输入输出反相控制功能。
●带有工作电源指示灯。
●单通道，一路输入，隔离分配成两路输出，本安输入回路 [Exia]IIC，输入回路短路保护。
●即插即拔式接线端子，DIN导轨卡式安装。 |
|
二、描述 ①GD8014-EX开关量输入隔离式安全栅，接收来自危险区域的开关或接近开关输入信号，通过安全栅隔离以两路独立通道传送至安全区输出。
②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8014-EX
型号规格（代码）：码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
余波Wpp：＜5％
电流损耗：约35mA（继电器输出闭合时）
电源指示：得电时LED灯亮：绿色
●输入回路（ExiaIIC危险区）
输入通道：端子1－、2＋接线（参见端子接线图）
输入开关类型：开关、NAMUR型接近开关
给传感器的电压：从1KΩ起，4.5V～9.0V
开关阀值：1.5mA
●输出回路（安全区）
第一路输出通道：端子 10、11、12 接线
第二路输出通道：端子 7、8、9 接线
继电器特性
响应时间：最大10ms
触点功率：250VAC，2A，cosφ>7；40VDC，2A，电阻负载
继电器类型：单刀转换继电器
注意：电阻负载必须被抑制
●输入/输出特性
正常（反相）相位：
如果Iin>2.1mA或Rin<2KΩ；继电器触点输出被激励；黄色LED灯点亮（不激励，LED灯灭）
如果Iin<1.2mA或Rin>10KΩ；继电器触点输出不激励；黄色LED灯熄灭（被激励，LED灯亮）
回滞：典型值 200μA |
●线路故障检测（LFD）
用户可选
LED红色灯显示线路是否故障，线路故障时，LED红色灯亮，继电器不被激励。
Iin < 100μA，开路报警；Iin>250μA，开路不会报警
Rin < 100Ω，短路报警；Rin>360Ω，短路不会报警
注意：当用到LFD功能时，开关触点输入时必须接上电阻。500Ω～1KΩ与开关串连； 20KΩ~25KΩ与开关并连
●反相设置（用户可选）
●隔离性能
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
安全区与危险区之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式模块化表芯ABS材质机壳拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约115g
●安全防爆认证参数
整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数：Um：250V；Uo：11V；Io：14mA
Ro：800Ω；Lo：10mH；Co：2μF
|
四、型号选择
订货须知：
1. 参照选型举例，正确规范书写订货型号、代码及版本号。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
举例 1： 输入： 开关 / 接近开关
1路、2路输出： 继电器触点
订货代码为：GD8014-K-01-01-EX
举例 2： 输入： 开关 / 接近开关
1路、2路输出： 晶体管、TTL电平
订货代码为：GD8014-K-02-02-EX 五、外形尺寸、安装图
● 安装
1、安全栅安装适用场所：安全栅应安装在安全场所
2、安全栅安装方式：35mm 标准DIN导轨卡式安装。尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔离转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|
六、端子接线图

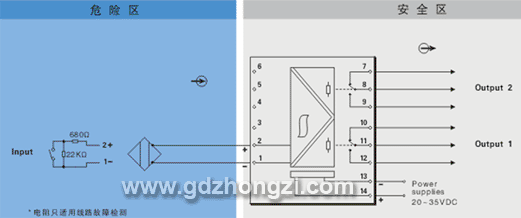

● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。
