一、特性
● 直流信号输入/输出双回路隔离栅， 集检测端和操作端功能于一体。
● 通道1（模拟量本安输入）：二线制变送器信号，有源电流信号
● 通道2（模拟量本安输出）：电流4～20mA或电压1~5V信号，或其它所需的直流信号。驱动现场安设备。
● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
● 即插即拔式接线端子，DIN导轨卡式安装。 |
|
二、描述
①GD8040-EX直流信号输入输出隔离式安全栅，是集检测端隔离栅和操作端隔离栅功能于一体的信号过程处理仪表。
a.通道1：检测端隔离式安全栅，连接现场危险区域的变送器4～20mA信号输入，经本隔离式安全栅转换处理，隔离输出所需的直流信号至安全区。
b.通道2：操作端隔离式安全栅，将处于安全区调节器或操作器的4～20mA信号经本隔离式安全栅隔离传送，驱动处于危险区域的各种线性执行器、显示设备等本安仪表。
②本隔离式安全栅需要独立供电，供电电源－通道1－通到2－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8040-EX
型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
余波Wpp：＜5％
电流损耗：约80mA
电源指示：得电时LED灯亮：绿色
●通道1-模拟量输入：（二线制变送器，有源4～20mA信号）
输入通道（Exia IIC）危险区：端子1，2，3接线（参见端子接线图）
配电电压：16.5V～28V
信号输入：变送器4～20mA；0～20mA；或指定电流量程
输入阻抗：内置输入电阻50Ω
输出通道：（安全区）端子10、11、12接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许外接负载：0～550Ω
安全区输出电阻：>2MΩ
输出电压：1～5V；0～5V；0～10V；或指定电压量程端
电压输出阻抗：内置输出电阻250Ω
●通道2-模拟量输出：（驱动现场阀门定位器、电气转换器等本安设备）
输入通道（安全区）：端子8－、9＋接线（参见端子接线图）
电流输入：4～20mA
输入压降：20mA时，< 4V
输出通道： （安全区）端子4－、5＋接线（参见端子接线图）
输出电流：4～20mA
电流输出时允许外接负载 ：750Ω
危险区输出电阻：>2MΩ |
●性能指标
标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
安全区与危险区
之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度： 5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约120g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数：Um：250V；Uo：28V；Io：93mA
Ro：300Ω；Lo：1.5mH；Co：0.083μF |

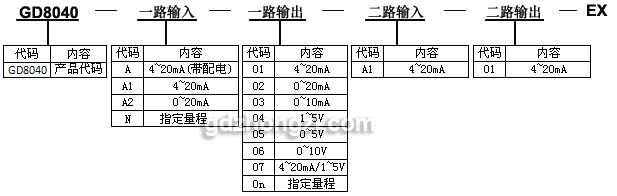

四、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例 1 的订货组合方式。
举例1 通道1-输入：4～20mA（带配电）；输出：4～20mA
通道2-输入：4～20mA；输出：4～20mA
订货代码为：GD8040-A-01-A1-01-EX
举例2 通道1-输入：4～20mA；输出：1～5V
通道2-输入：4～20mA；输出：4～20mA
订货代码为：GD8040-A1-04-A1-01-EX
五、外形尺寸、安装图
● 安装
1、安全栅安装适用场所：安全栅应安装在安全场所
2、安全栅安装方式：35mm 标准DIN导轨卡式安装。尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔离转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

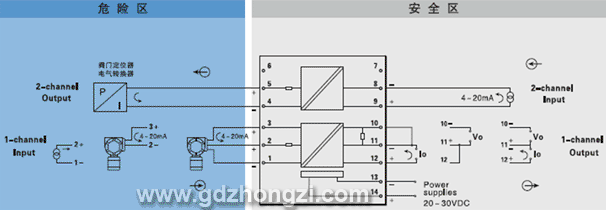

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。
