一、特性
●热电偶温度变送隔离输出。
●将一组热电阻温度信号转换为两路直流信号。
●智能化，带微处理器。可通过编程器或计算机对热电 偶类型和量程范围进行组态设定。
●模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，自动动态校准零点、温度飘移自动补偿。
●带有工作电源指示灯。
●单通道，一路输入，分配隔离成两路输出， 本安输入回路 [Exia]IIC，输入回路短路保护。
●即插即拔式接线端子，DIN导轨卡式安装。 |
 |
二、描述
①GD8910-EX热电偶或毫伏信号输入隔离式安全栅，是将现场危险区域的热电偶或毫伏信号经本隔离式安全栅隔离转换，以两路独立通道输出直流信号至安全区的控制系统或其它智能仪表。
②智能化的热电偶隔离式安全栅。可通过计算机对热电偶类型和量程范围进行组态设定。
③本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8910-EX
●型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源：
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
余波Wpp：＜5％
电流损耗：约80mA
电源指示：得电时LED 灯亮：绿色
●输入回路（Exia IIC危险区）
输入通道： 端子 1－，2＋ 接线（参见端子接线图）
电流信号：4～20mA；0～20mA；或指定电流量程
电压信号：1～5V；0～5V；0～10V；或指定电压量程
输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
两路通道隔离输出
第一路输出通道：端子10,11,12接线（参见端子接线图）
第二路输出通道：端子7,8,9 接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻250Ω
●性能指标
标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS）
温度漂移：±0.015%/℃ |
响应时间：≤1s（0→ 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
温度补偿范围：－5～60℃
冷端温度补偿误差：每20℃误差1℃
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟50Hz
安全区与危险区之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约115g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数：Um：250V；Uo：12V；Io：24mA
Ro：500Ω；Lo：5mH；Co：0.1μF |

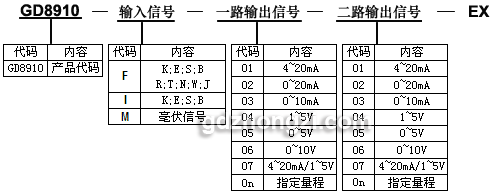

四、型号选择
◆热电偶类型及量程表
|
热电偶类型 |
温度范围（℃） |
最小量程（℃） |
|
热
电
偶 |
K |
0~1300 |
120 |
|
E |
0~1000 |
80 |
|
S |
0~1600 |
580 |
|
B |
400~1800 |
1000 |
|
R |
0~1600 |
850 |
|
T |
-200~400 |
120 |
|
N |
0~1200 |
180 |
|
W |
0~2300 |
340 |
|
J |
0~1200 |
100 |
|
毫伏信号 |
-5~60mV |
5mV |
◆订货须知： 1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
3. 在第一输出通道、第二输出通道中选择电流或电压输出时，因许负载电阻的关系，请将电流输出设定为第一路通道输出。
举例 1 输 入：K 0～1300℃ / 输出：1路、2路 4～20mA
订货代码为：GD8910-F-01-01-EX （K 0～1300℃）
举例 2 （智能可组态） 输 入：K 0～1300℃ / 输出：1路、2路 4～20mA
订货代码为：GD8910-I-01-01-EX （K 0～1300℃）
五、外形尺寸、安装图
● 安装
1、安全栅安装适用场所：安全栅应安装在安全场所
2、安全栅安装方式：35mm 标准DIN导轨卡式安装。尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔离转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

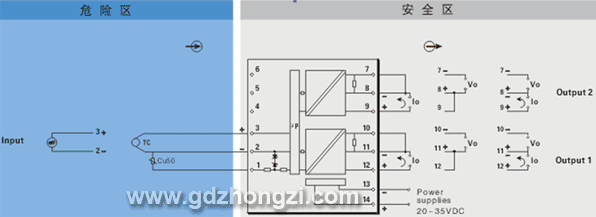

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。
