一、特性
● 将危险现场的各种本安设备的直流信号输入。
● 标准模拟信号电隔离。
● 线性化转换输出，可选择4～20mA或1～5V信号以及其它所需的直流信号。
● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
● 带有工作电源指示灯。
● 双通道，两路隔离输入两路隔离输出，本安输入回路[Exia]IIC，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。 |
|
二、描述 ①GD8054-EX直流信号输入隔离式安全栅，是对连接到危险场合的直流信号输入，经安全栅隔离限能处理，转换成标准过程信号输出至安全区的控制系统或其它智能仪表。
②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
●产品型号：GD8054-EX
●型号规格（代码）
代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
余波Wpp：＜5％
电流损耗：约80mA
电源指示：得电时LED 灯亮；绿色
●输入回路（Exia IIC危险区）
两路通道隔离输入
第一路输入通道：端子1－，2＋接线（参见端子接线图）
第二路输入通道：端子4－，5＋接线（参见端子接线图）
电流信号：4～20mA；0～20mA；或指定电流量程
电压信号：1～5V；0～5V；0～10V；或指定电压量程
输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
两路通道隔离输出
第一路输出通道：端子10,11,12接线（参见端子接线图）
第二路输出通道：端子7,8,9接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻250Ω
●性能指标
标准精度：±0.1%FS |
温度漂移：±0.015%/℃
响应时间：≤1s（0→ 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入1－输入2－输出1－输出2－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：500VAC/1分钟50Hz
安全区与危险区之间间隔离电压：250VAC
抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
外形尺寸：W16×H116×D110（mm），参见外形尺寸图
整机重量：约120g
●安全防爆认证参数
整机满足：GB3836.1-2000和GB3836.4－2000标准相关要求
防爆等级标志：[Exia]IIC
安全认证参数：Um：250V；Uo：28V；Io：93mA
Ro：300Ω；Lo：1.5mH；Co：0.083μF |

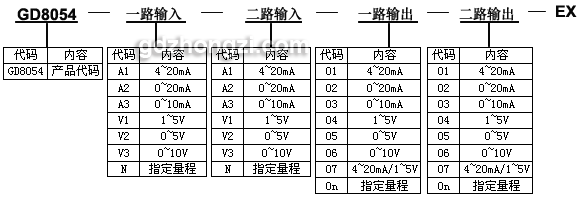

四、型号选择
订货须知：
1、参照选型举例，正确规范书写订货型号代码。
2、若不选择代码，则被认同是下列举例1的订货组合方式。
举例1 输 入：1路 4～20mA；2路 4～20mA
输 出：1路 4～20mA；2路 4～20mA
订货代码为：GD8054-A1-A1-01-01-EX
举例2 输 入：1路4～20mA；2路 1～5V
输 出：1路 4～20mA；2路 1～5V
订货代码为：GD8054-A1-V1-01-04-EX
五、外形尺寸、安装图
● 安装
1、安全栅安装适用场所：安全栅应安装在安全场所
2、安全栅安装方式：35mm 标准DIN导轨卡式安装。尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔离转换：信号一入二出。
2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。
|
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
|
|

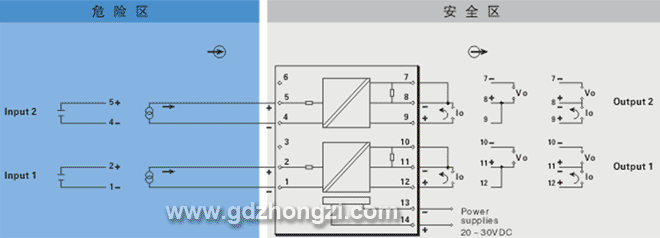

六、端子接线图
●端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5m㎡的多束或单股电缆。
