光幕传感器[Type2] SF2B系列
光幕传感器[Type2]

SF2B系列

特点：卓越的基本性能、合理的价格，
更符合国际标准的安全对策。



产品特点：

通过适当的成本实现国际基准的安全设计… 区域传感器时代跨入光幕传感器时代

国际基准的安全设计 SUNX提议使用应对风险等级的最佳设备，同时考虑安全设计和成本平衡两方面。
国际基准的安全设计
适当的成本

应对风险等级的安全解决方案——类型2&类型4

对于不会产生重伤及死亡事故危险的设备来说，国际基准的安全设计就没有必要了吗？另外，对会产生重伤及死亡事故危险的设备和仅仅会产生擦伤危险的设备来说，所需要的安全设计一样吗？
国际基准中实施风险评估的基础上，认定设备的危险源，并执行适应风险大小的安全设计，力求将风险降至最低。
SUNX为了构造应对风险等级的安全设计，提出基于国际安全规格的“类型2”和“类型4”2种光幕传感器。

全球备齐安全相关法规需要应对风险等级的安全设计。

工作环境中的“安全”是指每个人在工作中所需要的环境以及厂商和设备对于这些人员的安全保障。风险评估是安全设计实施的必要部分。风险评估将遵循诸如“人为失误”，“设备故障”等的国际标准准则。“风险评估”是评定风险和针对风险等级采取相应安全措施的步骤。对于安全设计其起点是需要考虑所有的风险，然后按照风险优先顺序，针对这些风险而采取相应的措施。 安全设计相关的法规在全世界内正在发展
安全设计思想包括在基于全世界正在使用的ISO/IEC上的业界规格内。
安全设计相关的法规在全世界内正在发展

根据风险评估作出的风险诊断

以光幕传感器为首的安全控制系统通过基于ISO 13849-1(JIS B9705-1)的风险诊断进行选择，如下所示。 根据风险评估作出的风险诊断根据风险评估作出的风险诊断

小型·长距离死角为“零”。不仅适合国际安全规格，而且实现了优良的基本性能。

适合国际安全规格IEC 61496(类型2)从贴近·省空间安装的小型机械，到长距离·宽区域的大型设备，能对应各种应用软件，实现使用方便的优良性能。SF2B系列能帮你轻松的实现安全对策，并且帮你在身边创造安全环境。

小型·长距离死角为“零”。不仅适合国际安全规格，而且实现了优良的基本性能。

死角为“零”<新提案>

本体长度＝保护高度，因此可高效安装。
实现无死角的检测区域。串联连接时，光幕传感器之间的接缝处，不会因死角而产生危险的开口部。可实现更简单且紧凑的装置。
死角为“零”

根据需要可作不同的调节

备有保护高度168mm～1,912mm的丰富的调节范围。
根据最小检测物体的大小不同，备有2种类型，并且通过在光幕传感器上连接串联连接专用辅助传感器(另售)，最多可串联连接3套(合计光轴数最多128根。但是SF2B-A□串联连接2套时是96光轴，串 联连接3套时是64光轴)。
Arm/Foot型 SF2B-A□
最小检测物体φ47mm
(光轴间距40mm)		 Hand型 SF2B-H□
最小检测物体φ27mm
(光轴间距20mm)
Arm/Foot型 SF2B-A□ Hand型 SF2B-H□

最多可串联连接3套

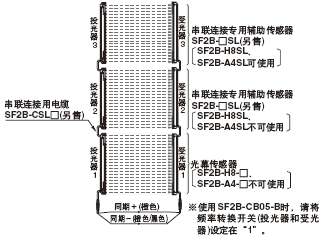

光幕传感器上连接串联连接专用辅助传感器时可串联连接。
· 光幕传感器和串联连接专用辅助传感器(另售)是不同型号。串联连接时，请务必使用另售的串联连接专用辅助传感器和串联连接用电缆。
· SF2B-H8-□和SF2B-A4-□，不可直接连接。详情请参阅“使用指南”(PDF P.72～)的使用说明。

最多可串联连接3套 Hand型和Arm/Foot型也可混在一起。
Hand型和Arm/Foot型也可混在一起。

外乱光·相互干扰，还有烟雾… 即使在恶劣环境下也能发挥非常可靠的性能。

减少接缝的无缝构造防止油雾及灰尘进入 减少接缝的无缝构造防止油雾及灰尘进入

减少接缝的无缝构造防止油雾及灰尘进入

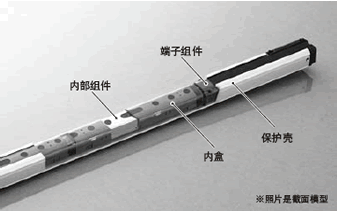

用筒状的内盒保护内部组件。尽可能消除了油雾及灰尘等的进入口、组件及透镜面等的缝隙(接缝)。
[保护构造是IP65(IEC)。]

保护光幕传感器并防止故障

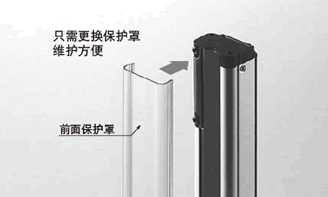

保护检测面的前面保护罩
即使将光幕传感器设置在油渍及焊接飞溅等恶劣环境中也可保护检测面。(另售)
保护检测面的前面保护罩		 国际安全规格的干扰对策 缩小光芒，减少干扰
国际安全规格IEC 61496-2中指出为了提高光幕传感器的耐干扰性能，如果光的开口角使用类型2，规定角度缩小为±5°(L＞3m)以下。
规定角度缩小为±5°(L＞3m)以下。

继承了在以前的光幕传感器的实际业绩上证实了的先进的※ ELCA机能。抑制相互干扰·外乱光的影响。

※ Extraneous Light Check & Avoid
没有防干扰线，减少相互干扰
自动转换光幕传感器的扫描同步装置，减少相互干扰。
没有防干扰线，减少相互干扰 		减少外乱光引起的误动作
基于双扫描方式、重试处理等SUNX独有的新功能，减少来自周边设备的瞬间外乱光影响。
减少外乱光引起的误动作

从启动到保护·维护追求便利性。

便利的工具能轻松的进行启动时的光轴调整。

一眼即可确认入光位置的光轴对齐指示灯

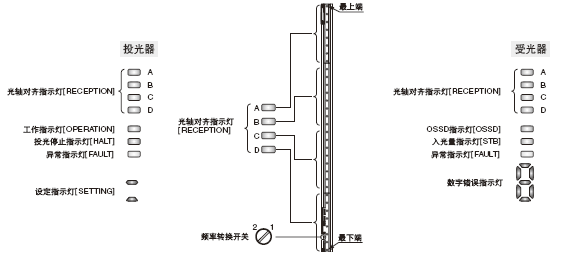

光轴对齐指示灯将光幕传感器的光轴分成4等份显示。作为光轴对齐的基准的最下端(或，最上端)的光轴对齐时，LED呈红色闪烁。然后，光轴对齐的部分依次亮红灯，如果所有光轴入光则所有LED亮绿灯。而且如果入光量十分充足，再加上亮起的稳定入光指示灯(STB.)，可更稳定地进行设置。

一眼即可确认入光位置的光轴对齐指示灯		 在设备接入电源前可调整光轴
光轴调整器SF-LAT-2B(另售)采用易见的激光光点光轴可快速进行光轴调整。因为这是用干电池工作的，所以可以在光幕传感器接入电源前进行调整。
在设备接入电源前可调整光轴

不论国内外，还是新旧生产线，统一维修零件<新提案>

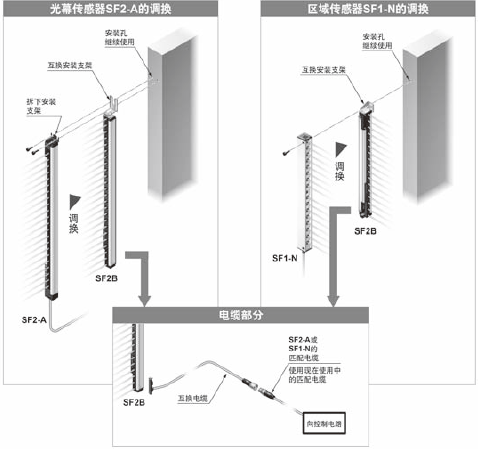

准备旧光幕传感器的互换电缆和互换安装支架从现在使用中的光幕传感器SF2-A系列，SF2-N系列及区域传感器NA40系列，SF1-N系列进行调换时，准备了能简单交换接线的互换电缆及互换安装支架(注1)。安装孔及控制电路侧的匹配电缆可以继续使用。由于无需旧产品的维修零件，可将注册号码全部统一为SF2B系列。
注：1)关于与其他的光幕传感器·区域传感器的调换，记载于另外资料。请与我们联系。
不论国内外，还是新旧生产线，统一维修零件<新提案>

帮助解决装置启动时的电气系统故障



一眼即可确认错误内容！装备数字错误指示灯时常检光幕传感器的电缆误接线·断线·短路及内部电路异常和异常入光等。万一发生问题时，也能通过数字指示告知错误内容。无需像以前那样费时间去数LED的闪烁次数，一眼即可确认错误内容，如果设备启动时发生问题和进行维护，通过电话等即可顺利进行技术支持。
<便利性>
根据传达错误号码 通过电话顺利进行技术支持
根据传达错误号码 通过电话顺利进行技术支持 根据传达错误号码 通过电话顺利进行技术支持
· 通过人体保护用途从区域传感器进行调换时，为了使设计符合国际安全规格，必须实施设备的风险评估，结合光幕传感器的类型制定出控制电路的安全设计。
· 将SF2B系列和区域传感器调换时，投光器和受光器之间就会与光同步，因此检测距离缩短到0.2～5m，另外，ELCA功能无效。

国际基准的安全设计

SF2B系列是以符合国际安全规格IEC 61496的类型2为准则的安全设计，且被第三方认证机关认证。
·电路异常时，将光幕传感器设置成锁定状态，关闭OSSD(控制输出)和警报输出。
·进行输出电路的检查且输出晶体管短路时也设置成锁定状态。
·通过测试输入引起的自我判断，进行双重投光、投光量等的详细部分的检查。

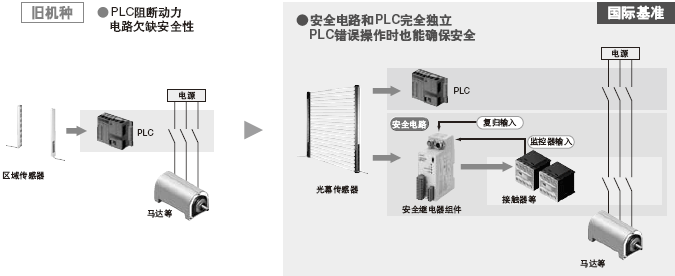

SF2B系列是以符合国际安全规格IEC 61496的类型2为准则的安全设计，且被第三方认证机关认证。 ※区域传感器和光幕传感器的安全设计上的区别
类型2光幕传感器和区域传感器上，传感器异常时，是否进行OFF工作的可靠性大不一样。
※区域传感器和光幕传感器的安全设计上的区别

满足国际基准的安全电路设计

风险评估时，满足种类2的系统如下所示。
【种类2的要求事项】● 使用可靠性高的零部件 ●系统在适当的间隔里进行检查
【种类2的要求事项】

可以选择的安全电路

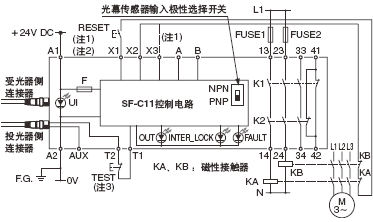

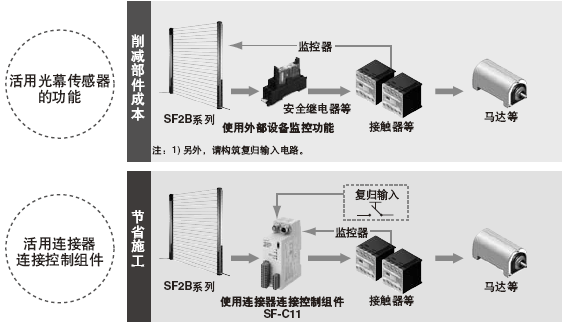

光幕传感器本体上内置外部设备的监控功能(继电器焊接监视等)。对于未使用安全继电器组件的光幕传感器，有助于在其周边形成安全电路，从而降低部件成本、减小控制盘体积。另外，由于使用连接器连接控制组件，也可选择简单构筑、简单施工安全电路的方法。
可以选择的安全电路

将实现安全电路的简单构造-简单施工的连接器连接控制组件排在一条直线上

将适合国际安全规格的光幕传感器的周边电路集中到一台上。减少构筑电路的时间。		 SF-C11
●单触连接
单触连接
与光幕传感器的接线是单触连接。缩短了施工和交换时间。		 ●无需设定扭矩的简单施工
无需设定扭矩的简单施工
进行光幕传感器以外的接线的端子座采用弹触式。无需设定端子的紧固扭矩。		 ●采用分离式端子座，减少维护工作量
采用分离式端子座，减少维护工作量
采用分离式端子座。维护时无需重新接线。

也备有薄型控制组件SF-C13

细长设计
实现了厚度22.5mm。即使在盘内仅有的空间里也能安装。		 也备有薄型控制组件SF-C13

商品构成

商品构成

订购指南

1 光幕传感器 光幕传感器主体不附带安装支架和底帽电缆。请另行订购。

种类 形状 检测距离(注1)
(有效距离)		 型号 光轴数 保护高度
NPN输出型 PNP输出型
Hand型 最小
检测
物体
f27A
(20A间距)		 Hand型 0.2～13m
互换光缆
使用SF2B-CB05-B
时：0.2～5m		 SF2B-H8-N(注2) SF2B-H8-P(注2) 8 168
SF2B-H12-N SF2B-H12-P 12 232
SF2B-H16-N SF2B-H16-P 16 312
SF2B-H20-N SF2B-H20-P 20 392
SF2B-H24-N SF2B-H24-P 24 472
SF2B-H28-N SF2B-H28-P 28 552
SF2B-H32-N SF2B-H32-P 32 632
SF2B-H36-N SF2B-H36-P 36 712
SF2B-H40-N SF2B-H40-P 40 792
SF2B-H48-N SF2B-H48-P 48 952
SF2B-H56-N SF2B-H56-P 56 1,112
SF2B-H64-N SF2B-H64-P 64 1,272
SF2B-H72-N SF2B-H72-P 72 1,432
SF2B-H80-N SF2B-H80-P 80 1,592
SF2B-H88-N SF2B-H88-P 88 1,752
SF2B-H96-N SF2B-H96-P 96 1,912
Arm/Foot型 最小
检测
物体
φ 47
A( 40 A
间距)		 Arm/Foot型 0.2～13m
互换光缆
使用SF2B-CB05-B
时：0.2～5m		 SF2B-A4-N(注2) SF2B-A4-P(注2) 4 168
SF2B-A6-N SF2B-A6-P 6 232
SF2B-A8-N SF2B-A8-P 8 312
SF2B-A10-N SF2B-A10-P 10 392
SF2B-A12-N SF2B-A12-P 12 472
SF2B-A14-N SF2B-A14-P 14 552
SF2B-A16-N SF2B-A16-P 16 632
SF2B-A18-N SF2B-A18-P 18 712
SF2B-A20-N SF2B-A20-P

20

 792
SF2B-A24-N SF2B-A24-P 24 952
SF2B-A28-N SF2B-A28-P 28 1,112
SF2B-A32-N SF2B-A32-P 32 1,272
SF2B-A36-N SF2B-A36-P 36 1,432
SF2B-A40-N SF2B-A40-P 40 1,592
SF2B-A44-N SF2B-A44-P 44 1,752
SF2B-A48-N SF2B-A48-P 48 1,912

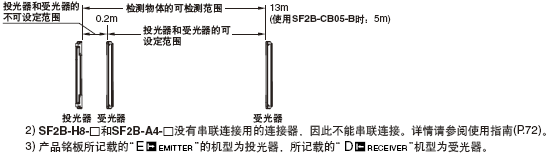

注：1) 检测距离是指投光器和受光器的可设定范围。检测的物体的检测值也可为0.2m以下。

2 安装支架 光幕传感器主体不附带安装支架，请务必购买。

品名 形状 型号 说明

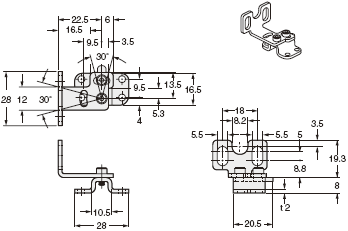

标准安装支架 标准安装支架 MS-SF2B-1 用于光幕传感器背面及侧面安装
用的安装支架。
(4个投光器和受光器用1套)
无死角安装支架 无死角安装支架 MS-SF2B-3 安装支架不必溢出保护高度(光幕
传感器长度)，可安装光幕传感器。
(4个投光器和受光器用1套)
互换安装支架 SF2-A/
SF2-N用		 背面、侧面安装用 背面、侧面安装用 MS-SF2B-5 SF2-A/SF2-N系列的调换时使用。
(4个投光器和受光器用1套)
SF1-N/
NA40用		 背面安装用 背面安装用 MS-SF2B-4 使用传感器安装支架
MS-SF1-1/MS-NA40-1的SF1-N/
NA40系列的调换时使用。
(4个投光器和受光器用1套)
NA40用 侧面安装用 侧面安装用 MS-SF2B-6 侧面安装(直接安装)的NA40系列
的调换时使用。
(4个投光器和受光器用1套)
SF1-N用 侧面安装用 侧面安装用 MS-SF2B-7 侧面安装(直接安装)的SF1-N系列
的调换时使用。
(4个投光器和受光器用1套)

MS-SF2B-1 MS-SF2B-3 MS-SF2B-5
MS-SF2B-1 MS-SF2B-3 MS-SF2B-5
MS-SF2B-6 MS-SF2B-7 MS-SF2B-4
MS-SF2B-6 MS-SF2B-7 MS-SF2B-4

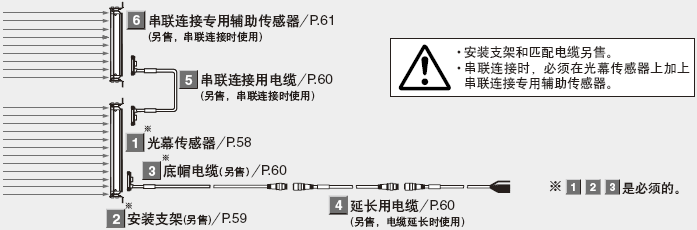

3 4 5 匹配电缆/延长电缆/串联连接电缆 (光幕传感器主体不附带匹配电缆，请务必购买。)

种类 形状 型号 说明
8
芯
电
缆		 3
底帽
电缆		 散
装

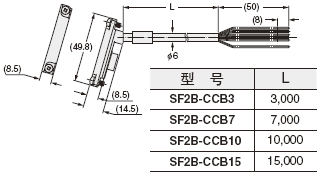

线		 散装线 SF2B-CCB3 电缆长3m
主体重量约370g(2根)		 连接到光幕传感器主体，接线或连接到控制组件SF-C13时使用。2根投光器和受光器用1套，电缆外径：f6mm
电缆颜色：投光器用是灰色，
受光器用是灰色(带黑线)
最小弯曲半径：R6mm
SF2B-CCB7 电缆长7m
主体重量约820g(2根)
SF2B-CCB10 电缆长10m
主体重量约1,160g(2根)
SF2B-CCB15 电缆长15m
主体重量约1,720g(2根)
连
接
器		 连接器 SF2B-CB05 电缆长0.5m
主体重量约95g(2根)		 连接到光幕传感器主体，连接到延长用电缆或控制组件SF-C11时使用。
2根投光器和受光器用1套，电缆外径：f6mm
连接器最大外径：f14mm
电缆颜色：投光器用灰色，受光器用灰色(带黑线)
连接器颜色：投光器用灰色，受光器用黑色
最小弯曲半径：R6mm
SF2B-CB5 电缆长5m 主体重量约620g(2根)
SF2B-CB10 电缆长10m 主体重量约1,200g(2根)
4
延长
用电缆		 散
装
线		 散装线 SFB-CC3 电缆长3m
主体重量约380g(2根)		 电缆延长或连接到控制组件SF-C13时使用。
2根投光器和受光器用1套，电缆外径：f6mm
连接器最大外径：f14mm 电缆颜色：投光器用灰色，受光器用灰色(带黑线) 最小弯曲半径：R6mm
SFB-CC10 电缆长10m
主体重量约1,200g(2根)
两
端
均
带
连
接
器		 投
光
器
用		 端均带连接器 SFB-CCJ10E 电缆长10m
主体重量580g(1根)		 电缆延长或连接到控制组件SF-C11时使用。
投光器和受光器用各1根，电缆外径：f6mm
连接器最大外径：f14mm
电缆颜色：投光器用灰色，受光器用灰色(带黑线)
连接器颜色：投光器用灰色，受光器用黑色
最小弯曲半径：R6mm
受
光
器
用		 SFB-CCJ10D 电缆长10m
主体重量600g(1根)
3
互换
电缆
(底帽电缆)		 SF2-A/
SF2-N用		 互换电缆(底帽电缆)
※关于互换电缆的接线，请与我们联系。		 SF2B-CB05-A 电缆长0.5m
主体重量95g(2根)		 SF2-A/SF2-N系列调换时使用。可直接连接到带连接器的电缆SF2N-CC□，顺利调换到SF2B系列。
2根投光器和受光器用1套，电缆外径：f6mm
连接器最大外径：f14mm
电缆颜色：投光器用灰色，受光器用灰色(带黑线)
连接器颜色：投光器用灰色，受光器用黑色
最小弯曲半径：R6mm
4
芯
电
缆		 SF1-N/
NA40用		 SF2B-CB05-B 电缆长0.5m
主体重量95g(2根)		 SF1-N/NA40系列调换时使用。可直接连接到SF1-CC□/NA40-CC□，顺利调换到SF2B系列。2根投光器和受光器用1套，电缆外径：f6mm
连接器最大外径：f14mm
电缆颜色：投光器用灰色，
受光器用灰色(带黑线)
连接器颜色：投光器用灰色，受光器用黑色
最小弯曲半径：R6mm
5串联连接用电缆 串联连接用电缆

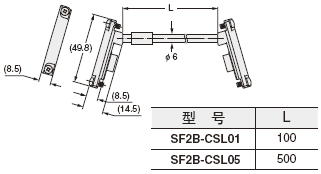

※和串联连接专用辅助传感器一起使用		 SF2B-CSL01 电缆长0.1m
主体重量70g(2根)		 串联连接光幕传感器和串联连接专用辅助传感器时使用。2根投光器和受光器用1套(投光器和受光器用相同)
电缆外径：f6mm
电缆颜色：灰色(投光器和受光器用相同)
最小弯曲半径：R6mm
SF2B-CSL05 电缆长0.5m
主体重量120g(2根)

※互换功能

将其他光幕传感器或区域传感器调换成SF2B系列的功能。调换对象机种不同，所使用的底帽电缆和安装支架也不同。实际的接线和安装等， 请参阅使用说明书。
调换机种 互换电缆 互换支架 变更说明和注意点
SF2-A/SF2-N
系列		 SF2B-CB05-A MS-SF2B-5 • NPN输出型：将屏蔽电线连接到＋V。PNP输出型：将屏蔽连接到0V。
• 已经存在的匹配电缆SF2N-CC□(另售)可继续使用。
• 不能使用防干扰功能(并联连接)。
SF1-N系列 SF2B-CB05-B 使用MS-SF1-1时：MS-SF2B-4， 直接安装时：MS-SF2B-7 • 投光器：同步电线变更为防干扰线。受光器：同步电线变更为控制输出(OSSD1)。
• 已经存在的匹配电缆SF1-CC□A(另售)可继续使用。
• 不能使用投光器的光轴对齐指示灯。
NA40系列 SF2B-CB05-B 使用MS-NA40-1时：MS-SF2B-4， 直接安装时：MS-SF2B-6 • 备有控制输出(OSSD2)，而不是自我诊断输出。
• 不能使用投光停止功能。
• 已经存在的匹配电缆NA40-CC□(另售)可继续使用。
• NA40-CC□(另售)的周围温度是－10~＋50°C。

6 串联连接专用辅助传感器 串联连接专用辅助传感器的NPN型和PNP型相同。另外，不能在单体上使用。请务必和光幕传感器配套使用。

种类 形状 检测距离(注1)
(有效距离)		 型号 光轴数 保护高度
(mm)(注4)		 消耗电流
(注5)
H
a
n
d
型		 最
小
检
测
物
体
φ 27
A
(间
距
为
20
A)		 Hand型 0.2～13ｍ
(光幕传感器侧互换电缆使用SF2B-CB05-B时：0.2~5m)		 SF2B-H8SL(注2) 8 168 投光器：20mA以下
受光器：25mA以下
SF2B-H12SL 12 232
SF2B-H16SL 16 312 投光器：20mA以下
受光器：35mA以下
SF2B-H20SL 20 392
SF2B-H24SL 24 472 投光器：30mA以下
受光器：45mA以下
SF2B-H28SL 28 552
SF2B-H32SL 32 632 投光器：30mA以下
受光器：55mA以下
SF2B-H36SL 36 712
SF2B-H40SL 40 792 投光器：40mA以下
受光器：65mA以下
SF2B-H48SL 48 952
SF2B-H56SL 56 1,112 投光器：45mA以下
受光器：85mA以下
SF2B-H64SL 64 1,272
SF2B-H72SL

72

 1,432 投光器：50mA以下
受光器：105mA以下
SF2B-H80SL 80 1,592
SF2B-H88SL 88 1,752 投光器：60mA以下
受光器：125mA以下
SF2B-H96SL 96 1,912
A
r
m
/
F
o
o
t型		 最
小
检
测
物
体
φ 47
A
(间
距
40
A)		 Arm/Foot型 0.2～13ｍ
(光幕传感器侧互换电缆使用SF2B-CB05-B时：0.2~5m)		 SF2B-A4SL(注2)
 4 168

投光器：15mA以下
受光器：20mA以下

SF2B-A6SL 6 232
SF2B-A8SL 8 312 投光器：15mA以下
受光器：25mA以下
SF2B-A10SL 10 392
SF2B-A12SL 12 472 投光器：20mA以下
受光器：30mA以下
SF2B-A14SL 14 552
SF2B-A16SL

16

 632 投光器：20mA以下
受光器：35mA以下
SF2B-A18SL 18 712
SF2B-A20SL 20 792 投光器：25mA以下
受光器：40mA以下
SF2B-A24SL 24 952
SF2B-A28SL 28 1,112 投光器：25mA以下
受光器：50mA以下
SF2B-A32SL 32 1,272
SF2B-A36SL 36 1,432 投光器：30mA以下
受光器：60mA以下
SF2B-A40SL 40 1,592
SF2B-A44SL 44 1,752 投光器：35mA以下
受光器：70mA以下
SF2B-A48SL 48 1,912
注：
1) 检测距离是指投光器和受光器的可设定范围。检测物体的检测值也可为0.2m以下。
2) SF2B-H8SL和SF2B-A4SL没有备有串联连接用连接器。3套串联连接时，中间的位置不能使用。关于详情，请参阅使用指南(PDF P.72)。
3) 串联连接专用辅助传感器的规格，消耗电流除外，与光幕传感器相同。但是没有备有输出。

配件(另售)

备用零部件(附带于光幕传感器)

品名 形状 型号 说明 嫁连支撑支架
嫁连支撑支架
(注1)		 MS-SF2B-2 MS-SF2B-2 使光幕传感器固定在中间位置的安装支架。可安装在光幕传感器的背面及侧面。 MS-SF2B-2
<背面安装时>
<背面安装时>
<侧面安装时>
<侧面安装时>
测试杆φ 27 SF2B-TR27 SF2B-TR27 日常检查用最小检测物体(φ 27mm),
Hand型(最小检测物体φ 27mm用)
注： 1)根据产品的不同，需要的套数也不一样。详情请参阅PDF P.78外形尺寸图。

专用控制组件

品名 形状 型号 适用电缆 说明
连接器连接
控制组件		 SF-C11 SF-C11 SF2B-CB□
SFB-CCJ10□		 用带8芯连接器的电缆与光幕传感器连接。
可对应到控制种类4(与SF2B系列的配套是控制种类2)。
薄型
控制组件		 SF-C13 SF-C13 SF2B-CB□
SFB-CCJ10□		 用带8芯连接器的电缆与光幕传感器连接。
可对应到控制种类4(与SF2B系列的配套是控制种类2)。

前面保护罩

适用光轴数 前面保护罩 隅角镜
Hand Arm/Foot 型号 有效反射面
8 4 FC-SF2BH-8 RF-SFBH-8 173×72mm
12 6 FC-SF2BH-12 RF-SFBH-12 236×72mm
16 8 FC-SF2BH-16 RF-SFBH-16 316×72mm
20 10 FC-SF2BH-20 RF-SFBH-20 396×72mm
24 12 FC-SF2BH-24 RF-SFBH-24 476×72mm
28 14 FC-SF2BH-28 RF-SFBH-28 556×72mm
32 16 FC-SF2BH-32 RF-SFBH-32 636×72mm
36 18 FC-SF2BH-36 RF-SFBH-36 716×72mm
40 20 FC-SF2BH-40 RF-SFBH-40 796×72mm
48 24 FC-SF2BH-48 RF-SFBH-48 956×72mm
56 28 FC-SF2BH-56 RF-SFBH-56 1,116×72mm
64 32 FC-SF2BH-64 RF-SFBH-64 1,276×72mm
72 36 FC-SF2BH-72 RF-SFBH-72 1,436×72mm
80 40 FC-SF2BH-80 RF-SFBH-80 1,596×72mm
88 44 FC-SF2BH-88 RF-SFBH-88 1,756×72mm
96 48 FC-SF2BH-96 RF-SFBH-96 1,916×72mm
 ·FC-SF2BH-□
保护光幕传感器的检测面不受飞溅物和油、水等飞散物的损伤。
使用前面保护罩会使检测距离缩短。关于详情，请与我们联系。
FC-SF2BH-□

检测距离
— 检测距离(有效距离)
— 使用SF2B-CB05-B时
仅安装投光器 0.2～11.5m 0.2～4.5m
仅安装受光器 0.2～11.5m 0.2～4.5m
两侧均安装投光器和受光器 0.2～10.0m 0.2～4.0m
注：1)检测距离是指投光器和受光器的可设定范围，物体在0.2m以下可以被检测。
品名 形状 型号 说明 激光光轴对齐器
SF-LAT-2B
激光光轴对齐器

光幕传感器大显示器
光幕传感器大显示器
安装在光幕传感器的上端。
拧紧光幕传感器主体的安装支架和SF-IND-2的安装支架。

安全继电器推荐产品指南
松下电工(株)生产
型号：SF系列
安全继电器推荐产品指南
迷你接触器推荐产品指南
松下电工(株)生产
型号：PC-5系列
迷你接触器推荐产品指南
测试杆φ 47 SF2B-TR47 日常检查用最小检测物体(φ 47mm)，Arm/Foot型
(最小检测物体φ 47mm)用
激光光轴对齐器 SF-LAT-2B SF-LAT-2B 由于激光轴易见，光轴调整可简单进行。
主要规格
• 电池：1.5V(单3干电池)×2节(可交换)
• 电池寿命：连续用约10小时
• 光源：红色半导体激光2级(IEC/JIS)
最大输出：1mW、
投光波峰波长：650nm
• 周围温度：0～＋40°C
(注意不可结露)
• 材质：ABS(主体壳)
铝(安装部分)
• 主体重量：约200g(含干电池)
• 附件：单3干电池2节
光幕传感器大显示器 SF-IND-2 SF-IND-2 由于连接到光幕传感器的辅助输出，可从各角度确认检测状态。
主要规格
• 电源电压：24V DC±15%
• 消耗电流：12mA以下
• 指示灯：橙色LED(使用8个)
[外部接点ON时亮灯]
• 周围温度：－10～＋55°C
(注意不可结露、结冰)
• 材质：POM(外壳)　
聚碳酸脂(罩)　
冷扎碳钢(SPCC)(支架)
• 电缆：0.3mm2芯橡皮绝缘软电缆，长3m
• 重量：约70g(包括支架)
I/O电路图
<与NPN输出型连接时>
I/O电路图

技术信息:

规格

个别规格

SF2B-H□ Hand型

种类 最小检测物体f27mm(20mm间距)型
项目 NPN输出 SF2B-H8-N SF2B-H12-N SF2B-H16-N SF2B-H20-N SF2B-H24-N SF2B-H28-N
PNP输出 SF2B-H8-P SF2B-H12-P SF2B-H16-P SF2B-H20-P SF2B-H24-P SF2B-H28-P
光轴数 8 12 16 20 24 28
光轴间距 20mm
保护高度 168mm 232mm 312mm 392mm 472mm 552mm
消耗电流

投光器：40mA以下
受光器：50mA以下

 投光器：40mA以下
受光器：60mA以下		 投光器：50mA以下
受光器：70mA以下
重量(含投光器和受光器) 主体重量：约170g 主体重量：约280g 主体重量：约400g
主体重量：约510g 主体重量：约610g 主体重量：约720g

种类 最小检测物体f27mm(20mm间距)型
项目 NPN输出 SF2B-H32-N SF2B-H36-N SF2B-H40-N SF2B-H48-N SF2B-H56-N SF2B-H64-N
PNP输出 SF2B-H32-P SF2B-H36-P SF2B-H40-P SF2B-H48-P SF2B-H56-P SF2B-H64-P
光轴数 32 36 40
 48 56 64
光轴间距 20mm
保护高度 632mm 712mm 792mm
 952mm 1,112mm 1,272mm
消耗电流 投光器：50mA以下
受光器：80mA以下		 投光器：60mA以下
受光器：90mA以下		 投光器：65mA以下
受光器：110mA以下
重量(含投光器和受光器) 主体重量：约830g 主体重量：约930g 主体重量：约1,000g 主体重量：约1,300g
 主体重量：约1,500g 主体重量：约1,700g

种类 最小检测物体f27mm(20mm间距)型
项目 NPN输出 SF2B-H72-N SF2B-H80-N SF2B-H88-N SF2B-H96-N
PNP输出 SF2B-H72-P SF2B-H80-P SF2B-H88-P SF2B-H96-P
光轴数 72 80
 88 96
光轴间距 20mm
保护高度 1,432mm 1,592mm
1,752mm 1,912mm
消耗电流 投光器：70mA以下
受光器：130mA以下		 投光器：80mA以下
受光器：150mA以下
重量(含投光器和受光器) 主体重量：约1,900g 主体重量：约2,100g
主体重量：约2,300g 主体重量：约2,500g

SF2B-A□ Arm/Foot型

种类 最小检测物体f47mm(40mm间距)型
项目 NPN输出 SF2B-A4-N SF2B-A6-N SF2B-A8-N SF2B-A10-N SF2B-A12-N SF2B-A14-N
PNP输出 SF2B-A4-P SF2B-A6-P SF2B-A8-P
 SF2B-A10-P SF2B-A12-P SF2B-A14-P
光轴数 4 6 8 10 12 14
光轴间距 40mm
保护高度 168mm 232mm 312mm 392mm 472mm 552mm
消耗电流 投光器：35mA以下
受光器：45mA以下		 投光器：35mA以下
受光器：50mA以下		 投光器：40mA以下
受光器：55mA以下
重量(含投光器和受光器) 主体重量：约170g 主体重量：约280g 主体重量：约400g 主体重量：约510g 主体重量：约610g 主体重量：约720g

种类 最小检测物体f47mm(40mm间距)型
项目 NPN输出 SF2B-A16-N SF2B-A18-N SF2B-A20-N SF2B-A24-N SF2B-A28-N SF2B-A32-N
PNP输出 SF2B-A16-P SF2B-A18-P SF2B-A20-P
SF2B-A24-P SF2B-A28-P SF2B-A32-P
光轴数 16 18 20 24 28 32
光轴间距 40mm
保护高度 632mm 712mm 792mm 952mm 1,112mm 1,272mm
消耗电流 投光器：40mA以下
受光器：60mA以下		 投光器：45mA以下
受光器：65mA以下
 投光器：50mA以下
受光器：75mA以下
重量(含投光器和受光器) 主体重量：约830g 主体重量：约930g 主体重量：约1,000g 主体重量：约1,300g 主体重量：约1,500g 主体重量：约1,700g

种类 最小检测物体f27mm(20mm间距)型
项目 NPN输出 SF2B-A36-N SF2B-A40-N SF2B-A44-N SF2B-A48-N
PNP输出 SF2B-A36-P SF2B-A40-P SF2B-A44-P SF2B-A48-P
光轴数 36 40 44 48
光轴间距 40mm
保护高度 1,432mm 1,592mm
 1,752mm 1,912mm
消耗电流 投光器：55mA以下
受光器：85mA以下		 投光器：60mA以下
受光器：95mA以下
重量(含投光器和受光器) 主体重量：约1,900g 主体重量：约2,100g
主体重量：约2,300g 主体重量：约2,500g
注：1) 在未指定的测定条件下，周围温度＝＋20°C。

一般规格

种类 最小检测物体f27mm(20mm间距)型 最小检测物体f47mm(40mm间距)型
项目 NPN输出 NPN输出 PNP输出 NPN输出 PNP输出
PNP输出 SF2B-H□-N SF2B-H□-P
SF2B-A□-N SF2B-A□-P
适用规格 EN 954-1(种类2)，EN 61496-1(类型2)，IEC 61496-1/2(类型2)，UL 61496-1/2(类型2)，
UL 1998，JIS B 9704-1/2(类型2)，JIS B 9705-1/ISO 13849-1(种类2)
检测距离(有效距离) 0.2~13m(使用互换电缆SF2B-CB05-B时0.2～5m)
最小检测物体 f27mm的不透明体 f47mm的不透明体
有效开口角 检测距离超过3m时±5°以下(符合IEC 61496-2/UL 61496-2)
电源电压 24V DC±15%　脉动P-P10%以下
控制输出
(OSSD1、OSSD2)
<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：200mA
·外加电压：与电源电压相同
[控制输出(OSSD1、OSSD2)和0V之间]
·剩余电压：2.0V以下(流入电流为200mA时)
(电缆长30.5m时)		 <PNP输出型>
PNP开路集电极晶体管
·最大流出电流：200mA
·外加电压：与电源电压相同
[控制输出(OSSD1、OSSD2)和+V之间]
·剩余电压：2.5V以下(流出电流为200mA时)
(电缆长30.5m时)
工作模式
(输出工作)		 所有光轴入光时ON、1个以上光轴遮光时OFF
(光幕传感器内部异常时，及同步信号异常时都是OFF状态。)
保护电路
(短路保护)		 装备
反应时间 OFF反应时间：15ms以下，ON反应时间40～60ms
辅助输出(AUX)(注2)
<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：60mA
·外加电压：与电源电压相同
[辅助输出和0V间]
·剩余电压：2.0V以下(流入电流为60mA时)
(电缆长30.5m时)		 <PNP输出型>
PNP开路集电极晶体管
·最大流出电流：60mA
·外加电压：与电源电压相同
[辅助输出和+V间]
·剩余电压：2.5V以下(流出电流为60mA时)
(电缆长30.5m时)
工作模式
(输出工作)		 使用SF2B-CCB□，SF2B-CB□时：OSSD ON时OFF，OSSD OFF时ON
使用SF2B-CB05-A时：正常工作时ON，投光器异常工作时或投光停止时OFF
保护电路
(短路保护)		 装备
同步方式 线同步(使用SF2B-CB05-B时光同步)
防干扰功能 装备
·串联连接：最多3套(合计光轴数最多128根)(但是，SF2B-A□连接2套时最多96根光轴，连接3套时最多64根光轴)(注3)
SF2B-H□和SF2B-A□可以混在一起使用(注4)
{使用SF2B-CB05-B时(光同步)
·串联连接：最多3套(合计光轴数最多128根)(但是，SF2B-A□连接2套时最多96根光轴，连接3套时最多64根光轴)(注3)
·并联连接：最多2套
·串联、并联混合连接：可以串联3套和并联2套同时使用
SF2B-H□和SF2B-A□可以混在一起使用(注4)}
投光停止功能 装备
外部设备监控功能
 装备
耐环境性 保护构造 IP65(IEC)
周围温度/
周围湿度		 －10～+55°C(注意不可结露、结冰)，存储：－25～+70°C/30～85%RH, 存储：30～95%RH
周围照明度 白炽灯:受光面照明度3,500Rx
耐电压/绝缘电阻 AC1,000V 1分钟 所有电源连接端子与外壳之间/DC500V兆时20MΩ以上 所有电源连接端子与外壳之间
耐振动/耐冲击 频率10～55Hz 双振幅0.75mm XYZ各方向2小时/频率300m/s²(约30G) XYZ各方向3次
投光二极体 红外线LED(投光波峰波长：870nm)
电缆延长 用另售的匹配电缆可将投光器和受光器分别最大延长至30.5m
连接方式 连接器连接
材质 主体外壳：铝，上下端部分：压铸锌，内盒：聚碳酸脂·聚酯树脂，帽：PBT
附件 MS-SF2B-2(嫁连支撑支架)：(注5) SF2B-TR27(测试杆)：1根 MS-SF2B-2(嫁连支撑支架)：(注5)
注：
1) 在未指定的测定条件下，周围温度＝＋20°C。
2) 使用辅助输出(AUX)时，不能使用互换电缆SF2B-CB05-B(另售)。
3) SF2B-H8-□和SF2B-A4-□不能串联连接。关于详情，请参阅使用指南(PDF P.72～)。
4) SF2B-H□和SF2B-A□一起串联连接的情况下，请把SF2B-A□的光轴数乘以2计算，合计光轴数量在128根以下。
例)SF2B-H36和SF2B-A44串联连接的时候，合计光轴数量就是124根。
SF2B-H36的光轴数＋(SF2B-A44的光轴数×2)＝合计光轴数 36根光轴＋(44根光轴×2)＝124根光轴
5) 嫁连支撑支架MS-SF2B-2附带于下述产品中。产品不同，附带的个数也不同，如下所示。
1套：SF2B-H□…40～56光轴的光幕传感器，SF2B-A□…20～28光轴的光幕传感器
2套：SF2B-H□…64～80光轴的光幕传感器，SF2B-A□…32～40光轴的光幕传感器
3套：SF2B-H□…88～96光轴的光幕传感器，SF2B-A□…44～48光轴的光幕传感器

专用控制组件

型号 SF-C11 SF-C13
可连接的光幕传感器 SF4B/SF2B系列 SUNX制光幕传感器
适用规格 IEC 61496-1，UL 61496-1，JIS B 9704-1
控制种类 可对应至符合ISO 13849-1(EN954-1，JIS B 9705-1)的种类4
电源电压 24V DC±10%　脉动P-P10%以下
消耗电流 100mA以下(光幕传感器的消耗电流除外)
额定保险丝 内置电子保险丝，遮断电流0.5A以上，电源遮断时复归
安全输出 NO接点×3(13-14、23-24、33-34) NO接点×3(13-14、23-24、33-34)
使用种类 AC-15，DC-13(IEC 60947-5-1)
额定工作电压(Ue)/
额定工作电流(le)		 30V DC/6A、230V AC/6A、电阻负荷(接点保护时为诱导负荷)，微电流：10mA以上(24V DC时)(注2) 30V DC/4A、230V AC/4A、电阻负荷(接点保护时为诱导负荷)，微电流：10mA以上(24V DC时)(注2)
接点材质/接点 银氧化锡(AgSnO)，自我清洗，强制工作 银氧化锡(AgSnO)，自我清洗，强制工作
接点接触电阻 100mΩ以下(初始值)
接点保护额定保险丝 6A(延时保险丝) 4A(延时保险丝)
机械寿命 1,000万次以上(开关频率180次/分)(注3)
电气寿命 10万次以上(开关频率20次/分，230V AC/3A　电阻负荷)(注3)
工作时间(自动复归/手动复归) 80ms以下/90ms以下
反应时间(复归时间) 10ms以下
辅助输出 安全继电器接点(NC接点)×1(41-42)(随安全输出而动)
额定工作电压/电流 24V DC/2A，微电流：10mA以上(24V DC时)
接点保护额定保险丝
 2A(延时保险丝)
半导体辅助输出
(AUX)
<负极接地(PNP时设定)>
·最大流出电流：60mA
·外加电压：与电源电压相同
(半导体辅助输出和＋V间)
·剩余电压：2.3V以下
(流出电流为60mA时)
·漏出电流：2mA以下		 <正极接地(NPN时设定)>
·最大流入电流：60mA
·外加电压：与电源电压相同
(半导体辅助输出和0V间)
·剩余电压：1.5V以下
(流入电流为60mA时)
·漏出电流：2mA以下
 PNP开路集电极晶体管
·最大流出电流：60mA
·外加电压：与电源电压相同(半导体辅助输出和＋V间)
·剩余电压：2.3V以下(流出电流为60mA时)
·漏出电流：2mA以下
输出工作 随光幕传感器的辅助输出而动 光幕传感器遮光时ON
过量电压种类 Ⅲ
指
示
灯		 电 源(Ui) 绿色LED(通电时亮灯)
安全输出[OUT]
绿色LED(安全输出“关闭”时亮灯)
联锁(INTER_LOCK) 黄色LED(安全输出“打开”时亮灯)
异 常(FAULT) 黄色LED(发生异常时闪烁)
外部继电器监控功能 装 备
关闭转换功能 装 备
极性转换功能(注4) 装备(可用滑动开关转换正极/负极接地)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器		 装备(可用接线处理转换正极/负极接地)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器
污染度 2
耐环境性 保护构造 外壳：IP40，端子部分：IP20
周围温度 －10～+55°C(注意不可结露、结冰)，存储：－25～＋70°C
周围湿度
 30~85%RH，存储：30~95%RH
耐振动 频率/误动作10~55Hz　双振幅0.35mm XYZ各方向20次
连接端子 弹触分离式标准端子 弹触端子
外壳材质 ABS
重量 主体重量：约320g 主体重量：约200g

注：
1) 在未指定的测定条件下，周围温度＝＋20°C。
2) 多个SF-C11或者SF-C13并排使用时，请将装置的间隔控制在5mm以上。贴近安装时，周围温度与安全输出的额定电流的关系请参阅右图。
3) 继电器寿命因负荷的种类·开关频率·周围环境而异。
4) 正极接地时将滑动开关转换至PNP侧，负极接地时将滑动开关转换至NPN侧。		 <SF-C11贴近安装时的定额降低>
<SF-C11贴近安装时的定额降低>		 <SF-C13贴近安装时的定额降低>
<SF-C13贴近安装时的定额降低>

I/O电路图和连接图

NPN输出型

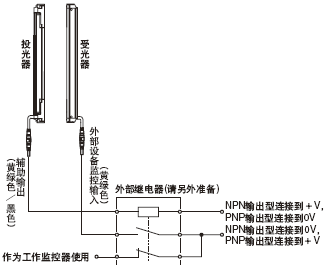

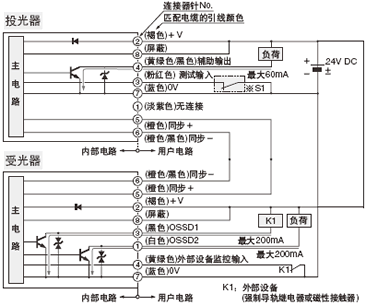

I/O电路图 <外部设备监控有效时>

I/O电路图 <外部设备监控有效时>
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。
请注意 联锁(复归输入)电路，请另外构造。

※S1
开关S1 ·测试输入
开路：投光停止
0～＋1.5V(流出电流为5mA以下)：投光
<外部设备监控无效时>
·为了使外部设备监控功能无效，请连接辅助输出和外部设备监控器输入。此时，请不要在辅助输出上连接负荷。
<外部设备监控无效时>

注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。
请注意
联锁(复归输入)电路，请另外构造。

※S1
开关S1 ·测试输入
开路：投光停止
0～＋1.5V(流出电流为5mA以下)：投光

连接图 <外部设备监控有效时>

连接图 <外部设备监控有效时>
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。

<外部设备监控无效时>
<外部设备监控无效时>
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。

PNP输出型 使用底帽电缆SF2B-CCB□、SF2B-CB□时

I/O电路图 <外部设备监控有效时>

I/O电路图 <外部设备监控有效时>
请注意 联锁(复归输入)电路，请另外构造。
※S1
开关S1
·测试输入
开路：投光停止
Vs～Vs－2.5V(流入电流为5mA以下)：投光(注2)
注：
1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。
2) Vs为使用中的电源电压。

<外部设备监控无效时>
·为了使外部设备监控功能无效，请连接辅助输出和外部设备监控输入。此时，请不要在辅助输出上连接负荷。
<外部设备监控无效时>
请注意
联锁(复归输入)电路，请另外构造。
※S1
开关S1
·测试输入
开路：投光停止
Vs～Vs－2.5V(流入电流为5mA以下)：投光(注2)
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。
2) Vs为使用中的电源电压。

连接图 <外部设备监控有效时>

连接图 <外部设备监控有效时>
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。

<外部设备监控无效时>
<外部设备监控无效时>
注：1) 为不与其他电线接触，请对未使用的电线进行绝缘处理。

SF-C11

SF2B系列连接图(控制种类2)

NPN输出型
·将光幕传感器输入极性选择开关设定于NPN侧，并将正极接地。
SF2B系列连接图(控制种类2)		 注：
1) 上图为手动复归时的情况。使用自动复归时，请将连接到X2的线路重新连接到X3上。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。
3) 测试(TEST)按钮开路时投光停止、短路时投光。如果不使用，请将T1-T2之间短路。但是通过测试杆等遮光，请另外进行自我诊断。
PNP输出型

·将光幕传感器输入极性选择开关设定于PNP侧，并将0V接地。
PNP输出型

 注：
1) 上图为手动复归时的情况。使用自动复归时，请将连接到X2的线路重新连接到X3上。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。
3) 测试(TEST)按钮开路时投光停止、短路时投光。如果不使用，请将T1-T2之间短路。但是通过测试杆等遮光，请另外进行自我诊断。
连接SF-C11和SF2B系列时，务必使用以下匹配电缆。
SF2B-CB05(电缆长0.5m)、SF2B-CB5(电缆长5m)
SF2B-CB10(电缆长10m)
SFB-CCJ10E(用于投光器·电缆长10m)
SFB-CCJ10D(用于受光器·电缆长10m)

端子排列图

光幕传感器用连接器针配置图


端子排列图
端子名 说明
A1 ＋24V DC
A2 0V
13-14、
23-24、33-34		 安全输出(NO接点×3)
41-42 辅助输出(NC接点×1)
X1 复归输出端子
X2 复归输入端子(手动)
X3 复归输入端子(自动)
A

不使用

B
T1 测试输出端子
T2 测试输入端子
AUX 半导体辅助输出
 光幕传感器用连接器针配置图
连接器针No. 投光器侧连接器 受光器侧连接器
1 未使用 OSSD2
2 ＋24V DC ＋24V DC
3 投光停止 OSSD1
4 辅助输出 EDM
(外部继电器监控)
5 同步电线＋ 同步电线＋
6 同步电线－ 同步电线－
7 0V 0V
8 屏蔽电线 屏蔽电线

SF-C13

SF2B系列连接图(控制种类2)

NPN输出型
·将光幕传感器控制输出OSSD1和OSSD2分别连接到S4、S2，接地正极侧。
NPN输出型
注：
1) 上图为手动复归时的情况。使用自动复归时，请将连接到X2的线路重新连接到X3上。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。

PNP输出型
·将光幕传感器控制输出OSSD1和OSSD2分别连接到S1、S2。
PNP输出型
注：
1)上图为手动复归时的情况。使用自动复归时，请将连接到X2的线路重新连接到X3上。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。

端子排列图

端子排列图
端子名 说明
A1 ＋24V DC
A2 0V
S1～S4 光幕传感器控制输出
(OSSD)输入端子
AUX 半导体辅助输出
X1 复归输出端子
X2 复归输入端子(手动)
X3 复归输入端子(自动)
13-14、23-24、33-34 安全输出(NO接点×3)
41-42 辅助输出(NC接点×1)
若将光幕传感器侧接线，请另外准备端子座。

使用指南

·本装置是类型2电气感应式保护装置，欧洲规格EN 954-1规定的控制种类(控制系统的安全关连部分种类)中，预想在需要种类2、种类1及种类B的系统中使用。在需要压床机械等的种类4及种类3的系统中，绝对不可使用。
·在海外安装本装置时，适合用OSHA 1910.212和OSHA 1910.217(美国)、EN 999(EU)等。安装条件请确认各国的规格和法律等。
·本目录是选择合适产品的向导。使用产品前请务必参阅产品附带的使用说明书。
·由于出厂时投光器和受光器均经过调整，因此请将投光器和受光器按照相同的序列No.组合使用。序列No.标在投光器及受光器的标牌上。(型号下侧)
·正常使用前务必检查运行。
·该安全系统仅用于通过紧急停止部件或关闭电源即可停止危险部件工作的机器。切勿使用工作循环中不可停止的机器系统。

自我诊断功能

·本装置备有自我诊断功能。
发现异常时，马上进入锁定状态，控制输出(OSSD1、OSSD2)固定在OFF状态。请参阅故障解决(P.75)，及使用说明书，排除异常的原因。
·为了确保安全，请每天至少检查一次本装置的遮光状态。
如果不进行自我诊断，就不能及早发现意外故障，危险加大。可能导致本装置误动作引起重伤甚至死亡。
·为了确认控制输出(OSSD1、OSSD2)和辅助输出的所有异常，必须检查本装置的遮光状态。将本装置设置成遮光状态进行检查时，请实施以下任意一种措施。
·通过测试输入(停止投光功能)，使投光停止。
·通过测试杆等，遮住光轴。(但是，使用互换电缆SF2B-CB05-A时除外)。

投光停止功能(测试输入)

·投光器停止投光工作的功能。在测试输入(粉红色)的状态下，可以选择投光/投光停止。

测试输入

 投光状态
  使用SF2-CB05-B时
开路 投光停止 投光
连接到0V或＋V 投光
投光停止
·投光停止时，控制输出(OSSD1，OSSD2)呈OFF状态。
·使用本功能时，因外来的噪音导致错误操作和控制输出(OSSD1，OSSD2)及辅助输出的异常，在装置旁也能确认。

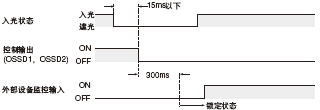

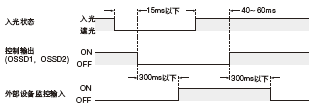

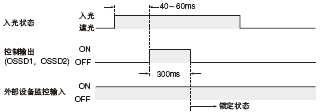

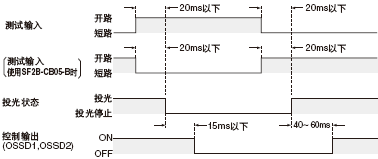

＜时间表＞
＜时间表＞
请不要将停止投光功能(测试输入)用作停止装置，这有可能造成死亡或者重伤。

辅助输出

·辅助输出安装在投光器上，根据使用的底帽电缆(另售)的不同，辅助输出的工作也不一样。
底帽电缆 通常工作 锁定

投光停止时

 控制输出 (OSSD1、OSSD2)状态
入光 遮光
使用SF2B-CCB□/ SF2B-CB□时 ON OFF ON ON
使用SF2B-CB05-A时 OFF ON
ON OFF
SF2B-CB05-B 不能使用
使用底帽电缆SF2B-CCB□/SF2B-CB□(另售)时
·辅助输出安装在投光器上，控制输出(OSSD1，OSSD2)ON时OFF，控制输出(OSSD1，OSSD2)OFF时ON。
·辅助输出可作为本装置的工作监控器使用。
·在不使用外部设备监控功能时，为了使外部设备监控功能无效，请连接辅助输出线和外部设备监控器输入线。此时，辅助输出上请勿连接负荷。关于详情，请参阅外部设备监控功能(PDF P.72)及I/O电路图和连接图(PDF P.67)。
·外部设备监控功能无效使用时，请勿将辅助输出作为本装置的工作监控器直接使用。外部设备监控无效且将辅助输出作为本装置的工作监控器使用时，请将辅助输出和外部设备监控输入连接到外部继电器(请另外准备)上，且将外部继电器的接点作为本装置的工作监控器使用。
使用底帽电缆SF2B-CCB□/SF2B-CB□(另售)时

时间表

时间表
使用底帽电缆SF2B-CB05-A(另售)时
使用底帽电缆SF2B-CB05-A(另售)时，请务必使用辅助输出。即使采用控制输出(OSSD1)或辅助输出，仍输出OFF时，请采取措施，确保控制机械能够停止。如不使用辅助输出，则即使在控制输出(OSSD1)故障期间发生意外错误，机械也无法停止。可能导致重伤甚至死亡。
· 辅助输出安装在投光器上，辅助输出正常工作时输出ON。在以下的情况下输出OFF。
· 发生异常投光停止状态。[控制输出(OSSD1)发生短路，发生异常等情况]
· 在测试输入期间。
· 控制机械方面不能传达异常情况，所以由辅助输出发出警告信号。

时间表

时间表

使用底盖电缆SF2B-CB05-B(另售)时
·不能通过底盖电缆SF2B-CB05-B(另售)，使用辅助输出。

外部设备监控功能

· 使用底帽电缆SF2B-CCB□/SF2B-CB□(另售)时，可以使用本功能。该功能表现为，连接到控制输出(OSSD1、OSSD2)的外部安
全继电器，对是否按照控制输出(OSSD1、OSSD2)正常动作进行检测。
监视外部安全继电器的b接点，检查接点焊接等的工作不良引起的异常时，将传感器置于锁定状态，控制输出(OSSD1、OSSD2)OFF。
使外部设备监控功能有效时
· 请将外部设备监控输入(黄绿色)连接到连接在控制输出(OSSD1，OSSD2)上的外部安全继电器的b接点上。接线图请参阅PDF P.67～。
不使用外部设备监控功能时
· 请将外部设备监控输入(黄绿色)和辅助输出(黄绿色/黑色)连接。
不使用外部设备监控功能时

＜时间表(正常)＞

时间表(正常)

＜时间表(异常1)＞

时间表(异常1)

＜时间表(异常2)＞

时间表(异常2)

串联连接

最多可以连接3套(合计光轴数最多128根)(注1)(注2)
· 多套投光器和受光器串联面对面的连接方法。在到达危险部位需要经过2个以上方向时使用。控制输出(OSSD1，OSSD2)不管哪个进
入遮光状态便OFF。详情请参阅使用说明书。
注：1) SF2B-H8-□和SF2B-A4-□上没有装备串联连接器，所以不能串联连接。SF2B-H8SL和SF2B-A4SL未配备串联用连接器，因此，在3套串联连接时，只能用于第3套。
2) SF2B-A□的合计光轴数，连接2套时最多96根，连接3套时最多64根。SF2B-H□和SF2B-A□一起串联连接时，请仅限于将SF2B-A□的光轴数乘以2计算，合计光轴数在128根以下。
例) SF2B-H36和SF2B-A44串联连接时的合计光轴数就是124根。SF2B-H36的光轴数＋(SF2B-A44的光轴数×2)＝合计光轴数
36根光轴＋(44根光轴×2)＝124根光轴
串联连接时，请将光幕传感器和串联连接专用辅助传感器(另售)的投光器和投光器，以及受光器和受光器通过专用的串联连接用电缆SF2B-CSL□(另售)连接。如果错误连接，会发生无法检测的领域，有可能造成死亡或重伤。
串联连接

并联连接

· 只使用互换电缆SF2B-CB05-B(另售)时，最多可以并联连接2套。详情请参阅使用说明书。
并联连接

串联、并联混合连接

· 只使用互换电缆SF2B-CB05-B(另售)时，最多可以串联、并联混合连接3套(合计光轴数最多为128根。但SF2B-A□连接2套时最多96根，连接3套时最多64根)。详情请参阅使用说明书。
串联、并联混合连接

部件名称和功能

部件名称和功能
名称 功能
光轴对齐
指示灯
(红色/绿色)
[RECEPTION]		 A 传感器上部所有光轴入光时：红色灯亮起
传感器最上端光轴入光时：红色灯闪烁
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
(使用SF2B-CB05-B时，时常熄灭)
B 传感器中上部所有光轴入光时：红色灯亮起
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
(使用SF2B-CB05-B时，时常熄灭)
C 传感器中下部所有光轴入光时：红色灯亮起
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
(使用SF2B-CB05-B时，时常熄灭)
D 传感器下部所有光轴入光时：红色灯亮起
传感器最下端光轴入光时：红色灯闪烁
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
(使用SF2B-CB05-B时，时常熄灭)
工作指示灯
(红色/绿色)
[OPERATION]		 控制输出(OSSD1、OSSD)OFF时：红色灯亮起
控制输出(OSSD1、OSSD)ON时：绿色灯亮起
(使用SF2B-CB05-B时
投光器异常时：红色灯亮起
投光器正常时：绿色灯亮起)
投光停止指示灯
(橙色) [HALT]		 投光停止时：亮灯，投光时：熄灭
异常指示灯
(黄色) [FAULT]		 传感器异常时亮灯或者闪烁
设定指示灯
(红色)
[SETTING]		 时常熄灭
(使用SF2B-CB05-B时
频率设定成1时，亮1个灯
频率设定成2时，亮2个灯)
频率转换开关 使用SF2B-CB05-B时， 在主/副侧转换
时使用。在主侧设定成“1”，在副侧设定
成“2”。
名称 功能
光轴对齐
指示灯
(红色/绿色)
[RECEPTION]		 A 传感器上部所有光轴入光时：红色灯亮起
传感器最上端光轴入光时：红色灯闪烁
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
B 传感器中上部所有光轴入光时：红色灯亮起
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
C 传感器中下部所有光轴入光时：红色灯亮起
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
D 传感器下部所有光轴入光时：红色灯亮起
传感器最下端光轴入光时：红色灯闪烁
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
OSSD指示灯
(红色/绿色)[OSSD]		 控制输出(OSSD1、OSSD2)OFF时：红色灯亮起
控制输出(OSSD1、OSSD2)ON时：绿色灯亮起
入光量指示灯
(橙色/绿色)
[STB]		 入光充分时(入光量130%以上)(注1)：绿色灯亮起
入光稳定时(入光量115～130%)(注1)：熄灭
不稳定入光时(入光量100～115%)(注1)：橙色灯亮起
遮光时：熄灭(注2)
异常指示灯
(黄色)
[FAULT]		 传感器异常时亮灯或闪烁
数字错误
指示灯
(红色)(注3)		 锁定时亮灯显示异常内容
(使用SF2B-CB05-B时
锁定时亮灯显示异常内容
频率设定为1时，正中间亮灯
频率设定为2时，正中间及下段亮灯)
频率转换开关 使用SF2B-CB05-B时，在主/副侧转换时使用。在主侧设定成“1”，在副侧设定成“2”
注：
1) 控制输出(OSSD1、OSSD2)由OFF变为ON的基准值为入光量100%。
2) 遮光是指在检测领域有遮光物体的存在。
3) 详情请参阅故障解决(PDF P.75)及产品附带的使用说明书。
4) 在主体上，[ ]内标有零件名称。

接线

请参照使用本装置地区的相应规格。另外，确保采取所有必要措施以避免由于接地错误而可能引起的危险操作错误。
· 请确认在电源关闭状态下进行接线。
·请确认电源电压的变化不超出额定范围。
· 如果电源是由通用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该产品附近使用产生噪音的设备(开关调节器、转换发动机等)，请务必将设备机架接地端子(F.G.)接地。
· 请勿将电线与高压线或电源线并行接线或在同一管线内运行线路，这可能会由于感应而引起误动作。

其他

·电源接通后的短时间(2s)内，请勿使用。
·请勿在有过度水蒸气、灰尘等的场所使用本产品。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 某些快速启动式或高频照明式荧光灯的光线可能对检测带来影响，请注意不要使其直接受光。
· 安装机器时，请确保必须完全通过检测领域才能到达机械危险处。此外，在机器危险处进行作业时，请确保人体的一部分或全部必须留在检测领域内。如果未检测到人体，有可能造成重伤甚至死亡。
· 请勿使用任何反射型或回归反射型设备。
· 请将相对的投光器和受光器按相同类型(光轴间距、光轴数相同)从上下方向对齐连接。如果将不同类型的组合连接，则会因传感器检测不到，从而有可能造成重伤甚至死亡。
· 如果相对一个投光器(受光器)连接多个受光器(投光器)，则会因传感器检测不到或相互干扰，从而有可能造成重伤甚至死亡。

正确的安装方法
正确的安装方法		 错误的安装方法
错误的安装方法

安全距离

· 正确计算安全距离，检测领域及机器危险部分应始终保持安全距离或大于安全距离。(关于方程式，请根据最新的规格确认。)若错误计算安全距离或没有保持安全距离，会因在到达机器危险部分前不能紧急停止，从而有可能造成重伤甚至死亡。
· 设计系统时，请参阅安装使用设备的相关地区标准。

安全距离 · 当人垂直进入(正常进入)传感器检测领域时，安全距离的计算依据如下方程式。若进入方向不垂直，请务必参照相关规格(地域、设备规格等)。
适用于欧洲(EU)(根据EN999)(也适用于ISO13855)
垂直进入检测领域
·公式1　S＝K×T＋C
S：安全距离(mm)
检测领域的线上(面上)和机械的危险部分，到检测领域最近
的地方，所需要的最低限度的距离。
K：人体或物体的进入速度(mm/s)
通常以SF2B-H□2,000(mm/s)，SF2B-A□1,600(mm/s)计算。
T：所有装置系统的反应时间(s)
T＝Tm＋TSF2B
Tm：机械的最长停止时间(s)
TSF2B：本装置的反应时间0.015(s)
C：从传感器的最小检测物体算出来的追加距离(mm)
但是，C值不可小于0。
C＝8×(d－14)
d:最小检测物体的直径(mm)
SF2B-H□：d＝27(mm)，C＝104(mm)
SF2B-A□时C＝850(mm)(固定)。

·计算安全距离S时，分为如下5种情况。
首先，上述公式以K＝2,000(mm/s)计算。此时计算结果分为3种，1)S<100, 2)100≤S≤500, 3)S>500。计算结果3)S>500时，请按上述公式以K＝1,600(mm/s)再次计算。此时计算结果分为2种，4)S≤500，5)S>500。关于详情，请参阅产品附带的使用说明书。		 适用于美国(根据ANSI B11.19)
·公式　S＝K×(Ts＋Tc＋TSF2B＋Tbm)＋Dpf
S：安全距离(mm)
检测领域的线上(面上)和机械的危险部分，到检测领域最近的地方，所需要的最低限度的距离。
K：进入速度(OSHA推荐值为63(inch/s)≈1,600(mm/s)。
在ANSI B11.19中未定义进入速度。决定适用的K值时请考虑包括操作人员体力在内的诸多要素。
Ts：控制要素(空气阀等)测定机械的停止时间(s)
Tc：停止所需机械控制电路的最大反应时间(s)
TSF2B：本装置的反应时间0.015(s)
Tbm：暂停监控器允许的追加停止时间(s)
Tbm＝Ta－(Ts＋Tc)
Ta：暂停监控器设定时间(s)
机械没有装备暂停监控器，建议将(Ts＋Tc)的20%以上作为追加停止时间。
Dpf：由传感器的最小检测物体计算出的追加距离(mm)
SF2B-H□ Dpf＝2.676(inch)≈68(mm)
SF2B-A□ Dpf＝5.355(inch)≈136(mm)
Dpf=3.4×(d－0.276)(inch)
Dpf=3.4×(d－7)(mm)
d：最小检测物体的直径1.063(inch)≈27(mm) SF2B-H□ 最小检测物体的直径1.851(inch)≈47(mm) SF2B-A□

反射表面的影响

安装本装置时，应考虑来自周围反射性表面的影响，并采取涂饰反射面、遮蔽、加粗反射面，变更反射面的材质等适当措施。否则若光幕传感器检测不到，有可能造成重伤甚至死亡。
• 请从光反射率高的表面到如下所示的最小间隔以上进行设置。
• 请从光反射率高的表面到如下所示的最小间隔以上进行设置。 注：
1) 使用SF2B-CB05-B时，检测距离L为0.3～5m。
2) 本装置的有效开口角按IEC 61496-2/UL 61496-2的需求是±5º(L>3m时)以下，但考虑安装时的光轴偏移等因素，请设想有效开口角为±6º，远离光泽表面再设置。

故障解决

投光器侧

症状 原因 处理
所有的指示灯熄灭 电源没有供给。 请确认电源容量是否充足。请正确连接电源。
电源电压不在规格值内。 请供给规格值内的电源电压。
连接器没有连接好。 请连接好连接器。
异常指示灯(黄色)
亮灯或闪烁
FAULT		 【1次闪烁】总光幕传感器数/总光轴数异常。 请正确连接端帽。
请正确连接串联连接用电缆。
请确认串联连接专用辅助传感器的机种(投光器、受光器)。请将串联连接光幕传感器总光轴数设定在规格值内。
【2次闪烁】辅助输出异常。 请将辅助输出线正确接线。
【以上情况除外】噪音、电源等的影响或内部电路的故障。 请确认本装置的周围噪音环境。
请确认接线、电源电压、电源容量。如果还不能正常工作，请与本公司联系。
投光停止指示灯
(橙色)亮灯[HALT]
HALT		 现在是投光停止状态。 请将测试输入(投光停止)线正确接线。使用电缆不同，逻辑也不同。
同步电线接线异常。 请将同步电线正确接线。
受光器侧没有工作。 请进行受光器侧检查。
防干扰线接线异常。(使用SF2B-CB05-B时：设定在副侧) 请将防干扰线正确接线。
主/副侧设定异常。( 使用SF2B-CB05-B时：设定在主侧) 请设定在主侧。
主侧没有工作。 请进行主侧检查。
工作指示灯一直亮红灯 (没有入光)[OPERATION]
OPERATION		 投光器、受光器之间的光轴没对齐。 请调整光轴。

受光器侧

症状 原因 处理
所有的指示灯熄灭 电源没有供给。 请确认电源容量是否充足。请正确连接电源。
电源电压不在规格值内。 请供给规格值内的电源电压。
连接器没有连接好。 请连接好连接器。
异常指示灯
(黄色)亮灯或
闪烁
FAULT		 【数字错误指示灯： 】总光幕传感器数/光轴数异常。 请正确连接端帽。
请正确连接串联连接用电缆。
请确认串联连接专用辅助传感器的机种(投光器、受光器)。
请将串联连接光幕传感器总光轴数设定在规格值内。
【数字错误指示灯： 】控制输出(OSSD1、OSSD2)异常。 请将控制输出(OSSD1、OSSD2)线正确接线。

【数字错误指示灯： 】外乱光异常。		 请勿将外乱光入光至受光器。
【数字错误指示灯： 】外部设备监控器异常。 请将外部设备监控输入线正确接线。请更换继电器。请更换至合适的反应时间的继电器。
【数字错误指示灯： 】底部连接器异常。 请确认底部连接器的种类。受光器侧电缆颜色：灰色(有不同颜
色电线)
【上述情况除外】噪音、电源等的影响或内部电路的故障。 请确认本装置的周围噪音环境。请确认接线、电源电压、电源容量。如果还不能正常工作，请与本公司联系。
稳定入光指示
灯(橙色)亮灯
STB		 投光器和受光器之间的光轴没对齐。 请调整光轴。
OSSD指示灯
一直亮红灯
(没有入光)
OSSD		 投光器、受光器之间的光轴没对齐。 请调整光轴。
投光器、受光器之间的光轴数不同。 请调整至相同的光轴数。
主/副设定不同。(SF2B-CB05-B上使用时) 请调整至相同的设定。

外形尺寸图(单位：mm)

SF2B-□ SF2B-□SL 光幕传感器、串联连接专用辅助传感器

安装支架装配图

下图是标准安装支架MS-SF2B-1(另售)和嫁连支撑支架MS-SF2B-2的安装图。
＜后部安装＞ ＜侧面安装＞
安装支架装配图
注：
1) 嫁连支撑支架MS-SF2B-2附带于产品上。产品不同，附带的个数也不同。
2) SF2B-H8(SL)-□和SF2B-A4(SL)-□及SF2B-H8SL和SF2B-A4SL上没有装备端帽。
型号 A B C D E F
SF2B-H8(SL)(-□) SF2B-A4(SL)(-□) 168 207 223 － － －
SF2B-H12(SL)(-□) SF2B-A6(SL)(-□) 232 270 286 － － －
SF2B-H16(SL)(-□) SF2B-A8(SL)(-□) 312 350 366 － － －
SF2B-H20(SL)(-□) SF2B-A10(SL)(-□) 392 430 446 － － －
SF2B-H24(SL)(-□) SF2B-A12(SL)(-□) 472 510 526 － － －
SF2B-H28(SL)(-□) SF2B-A14(SL)(-□) 552 590 606 － － －
SF2B-H32(SL)(-□) SF2B-A16(SL)(-□) 632 670 686 － － －
SF2B-H36(SL)(-□) SF2B-A18(SL)(-□) 712 750 766 － － －
SF2B-H40(SL)(-□) SF2B-A20(SL)(-□) 792 830 846 390 － －
SF2B-H48(SL)(-□) SF2B-A24(SL)(-□) 952 990 1,006 470 － －
SF2B-H56(SL)(-□) SF2B-A28(SL)(-□) 1,112 1,150 1,166 550 － －
SF2B-H64(SL)(-□) SF2B-A32(SL)(-□) 1,272 1,310 1,326 418 842 －
SF2B-H72(SL)(-□) SF2B-A36(SL)(-□) 1,432 1,470 1,486 472 948 －
SF2B-H80(SL)(-□) SF2B-A40(SL)(-□) 1,592 1,630 1,646 525 1,055 －
SF2B-H88(SL)(-□) SF2B-A44(SL)(-□) 1,752 1,790 1,806 433 870 1,308
SF2B-H96(SL)(-□) SF2B-A48(SL)(-□) 1,912 1,950 1,966 473 950 1,428
型号 G H L
SF2B-H□ 20 6 6(注1)
SF2B-A□ 40 26 6(注1)

注：1) SF2B-H8(SL)(-□)和SF2B-A4-(SL)(-□)为22mm。

SF2B-□ SF2B-□SL 光幕传感器、串联连接专用辅助传感器

安装支架装配图

下图是标准安装支架MS-SF2B-1(另售)和嫁连支撑支架MS-SF2B-2的安装图。安装支架装配图
注：
1) 嫁连支撑支架MS-SF2B-2附带于产品上。产品不同，附带的个数也不同。
2) SF2B-H8(SL)-□和SF2B-A4(SL)-□及SF2B-H8SL和SF2B-A4SL上没有装备端帽。
型号 A K L M N P Q R
SF2B-H8(SL)(-□) SF2B-A4(SL)(-□) 168 155 － － － － － －
SF2B-H12(SL)(-□) SF2B-A6(SL)(-□) 232 219 － － － － － －
SF2B-H16(SL)(-□) SF2B-A8(SL)(-□) 312 299 － － － － － －
SF2B-H20(SL)(-□) SF2B-A10(SL)(-□) 392 379 － － － － － －
SF2B-H24(SL)(-□) SF2B-A12(SL)(-□) 472 459 － － － － － －
SF2B-H28(SL)(-□) SF2B-A14(SL)(-□) 552 539 － － － － － －
SF2B-H32(SL)(-□) SF2B-A16(SL)(-□) 632 619 － － － － － －
SF2B-H36(SL)(-□) SF2B-A18(SL)(-□) 712 699 － － － － － －
SF2B-H40(SL)(-□) SF2B-A20(SL)(-□) 792 779 390 － － 379.5 － －
SF2B-H48(SL)(-□) SF2B-A24(SL)(-□) 952 939 470 － － 459.5 －
SF2B-H56(SL)(-□) SF2B-A28(SL)(-□) 1,112 1,099 550 － － 539.5 － －
SF2B-H64(SL)(-□) SF2B-A32(SL)(-□) 1,272 1,259 418 842 － 407.5 831.5 －
SF2B-H72(SL)(-□) SF2B-A36(SL)(-□) 1,432 1,419 472 948 － 461.5 937.5 －
SF2B-H80(SL)(-□) SF2B-A40(SL)(-□) 1,592 1,579 525 1,055 － 514.5 1,044.5 －
SF2B-H88(SL)(-□) SF2B-A44(SL)(-□) 1,752 1,739 433 870 1,308
422.5 859.5 1,297.5
SF2B-H96(SL)(-□) SF2B-A48(SL)(-□) 1,912 1,899 473 950 1,428 462.5 939.5 1,417.5
型号 G H L
SF2B-H□ 20 6 6(注1)
SF2B-A□ 40 26 6(注1)

注：1) SF2B-H8(SL)(-□)和SF2B-A4(SL)(-□)为22mm。

MS-SF2B-1 标准安装支架(另售)

MS-SF2B-1(R)

后部安装时
MS-SF2B-1(R) 后部安装时		 侧面安装时
MS-SF2B-1(R)侧面安装时

MS-SF2B-1(L)

后部安装时
MS-SF2B-1(L) 后部安装时
材质:不锈钢(SUS304)
4个支架(R型、L型各2个)1套
{附带M3六边形插头螺栓(长5mm)
(光幕传感器安装用8个，光轴调整用8个)}
 侧面安装时
MS-SF2B-1(L) 侧面安装时

MS-SF2B-2 嫁连支撑支架(附带于光幕传感器)

用于后部安装
用于后部安装		 用于侧面安装
用于侧面安装		 用于主体安装
用于主体安装
材质：不锈钢(SUS304)
后部安装用、侧面安装用、主体安装用各2个1套(注1)
注： 1) 嫁连支撑支架MS-SF2B-2附带于下述产品中。产品不同，附带的个数也不同，如下所示。
1套：SF2B-H□…40～56光轴的光幕传感器，SF2B-A□…20～28光轴的光幕传感器
2套：SF2B-H□…64～80光轴的光幕传感器，SF2B-A□…32～40光轴的光幕传感器
3套：SF2B-H□…88～96光轴的光幕传感器，SF2B-A□…44～48光轴的光幕传感器

MS-SF2B-3 无死角安装支架(另售)

主体
主体
材质：不锈钢(SUS304)、压铸锌 4个支架1套

L字形安装
 嫁连支撑支架用垫片(附带)
使用无死角安装支架侧面安装光幕传感器时，将其作为嫁连支撑支架MS-SF2B-2的垫片使用。
嫁连支撑支架用垫片(附带)
材质：不锈钢(SUS304) 6个支架1套 [附带12个M5六边形插头螺栓(长8mm)]

安装调整范围
光幕传感器的最大角度调整范围为±10°。
安装调整范围

MS-SF2B-4 SF1-N/NA40用互换安装支架(另售)

MS-SF2B-4 SF1-N/NA40用互换安装支架(另售)材质:不锈钢(SUS304) 4个支架1套 [附带8个M3六边形插头螺栓(长5mm)]

MS-SF2B-5 SF2-A／SF2-N用互换安装支架(另售)

MS-SF2B-5(R)

后部安装时
后部安装时		 侧面安装时
侧面安装时

MS-SF2B-5(L)

后部安装时
后部安装时
材质：不锈钢(SUS304)
4个支架(R型、L型各2个)1套
{附带M3六边形插头螺栓(长5mm)(光幕传感器安装用8个、光轴调整用8个)}		 侧面安装时
侧面安装时

MS-SF2B-6 NA40用互换安装支架(另售)

MS-SF2B-6(R)


MS-SF2B-6(R)
材质:不锈钢(SUS304) 4个支架(R型、L型各2个)1套
[附带M3六边形插头螺栓(长5mm)(光幕传感器安装用8个、光轴调整用8个)]

MS-SF2B-6(L)

MS-SF2B-6(L)

MS-SF2B-7 SF1-N用互换安装支架(另售)

右侧面上部安装用
右侧面上部安装用		 左侧面上部安装用
左侧面上部安装用
右侧面下部安装用
右侧面下部安装用
材质:不锈钢(SUS304) 4种一个支架各1套
[附带8个M3六边形插头螺栓(长5mm)]		 左侧面下部安装用
左侧面下部安装用

SF2B-CCB□ 底帽电缆(另售)

SF2B-CCB□ 底帽电缆(另售)

SF2B-CB□ 底帽电缆(另售)

SF2B-CB□ 底帽电缆(另售)

SFB-CC3 SFB-CC10 延长用电缆(另售)

SFB-CC3 SFB-CC10 延长用电缆(另售)

SFB-CCJ10E SFB-CCJ10D 延长用电缆(另售)

SFB-CCJ10E SFB-CCJ10D 延长用电缆(另售)

SF2B-CSL01 SF2B-CSL05 串联连接用电缆(另售)

SF2B-CSL01 SF2B-CSL05 串联连接用电缆(另售)

SF-C11 控制单元(另售)

SF-C11 控制单元(另售)

SF-C13 控制单元(另售)

SF-C13 控制单元(另售)

SF-LAT-2B 激光光轴对齐器

SF-LAT-2B 激光光轴对齐器]


SF-IND-2 光幕传感器大显示器(另售)

SF-IND-2 光幕传感器大显示器(另售)



公司简介
产品目录
供应信息
公司名称： 深圳市森林森机电设备有限公司
电 话： 0755 83994350 / 何跃民
手机：
地 址： 深圳市罗湖区宝安南路北京大厦1002室
邮 编： 518013
主 页： www.senlinsen.com

该厂商相关产品：
  • FP-X可编程控制器
    •
  • 松下FP2可编程控制器
    •
  • 可编程控制器 FP-X
    •
  • 松下FP0系列可编程控制器
    •
  • 松下FPΣ系列可编程控制器
    •
  • 松下FP-e可编程控制器
    •
  • 可编程控制器FP0系列
    •
  • 松下GT01可编程智能操作面板
    •
  • TH8DC计时器
    •
  • KW4M环保型功率表
    •
    更多产品...
      关于我们 | 联系我们 | 广告服务 | 本站动态 | 友情链接 | 法律声明 | 非法和不良信息举报
    工控网客服热线：0755-86369299
    版权所有 工控网 Copyright@ Gkong.com, All Rights Reserved
