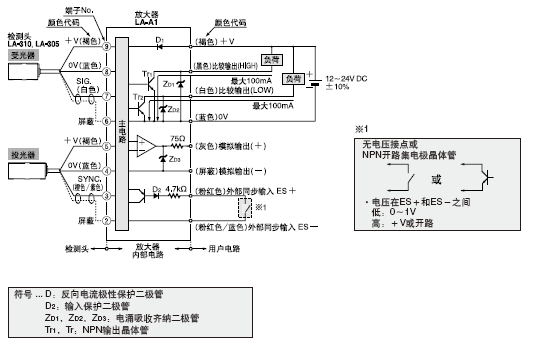

条件: ·放大器与电源之间的连接距离应在10m以下。 ·连接放大器的信号线应在30m以下。 自2002年4月1日起，以前适用于EMC指定产品的EN 50082-2已更改为EN 61000-6-2。 I/O电路图和线路图LA-A1 NPN输出型I/O电路图

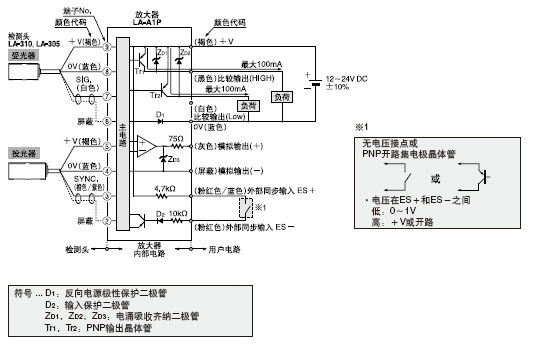

注：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
根据下表，连接有颜色代码的电线。受光器电线接在高端子座上，投光器电线接在低端子座上。 | |||||||||||||||||||||||
| ||||||||||||||||||||||||
| 移动距离和输出电压之间的相互关系 | 干扰光轴宽度和输出电压之间的相互关系 | 周围温度和输出电压变化率之间的相互关系 |
 |
 |
 |
安装 | ||||||||||||||||||||||||||||||||||
检测头 | ||||||||||||||||||||||||||||||||||
| 投射的LED光有方向性，所以注意投光器与受光器的安装方向。 | ||||||||||||||||||||||||||||||||||
LA-305 |
LA-305 | |||||||||||||||||||||||||||||||||
 |
 | |||||||||||||||||||||||||||||||||
| · 紧固扭矩应在0.5N·m以下。 | 注：用LA-305进行高精度检测时，如上图所示，将安装支架安装在正面。 | |||||||||||||||||||||||||||||||||
放大器 | ||||||||||||||||||||||||||||||||||
| <安装在DIN导轨上> 确认安装闭锁装置在内部上闩。把控制器安装部分的前部挂在35mm宽的DIN导轨上。 将控制器用力按下，安装在35mm宽的DIN导轨上。 ※ 拆卸时，用“－”型螺丝刀插入安装闭锁装置，并拉出。 |
 | |||||||||||||||||||||||||||||||||
| <用螺丝安装> · 用两个商用M4螺丝。 x 紧固扭矩应在1.2N·m以下。 |
 | |||||||||||||||||||||||||||||||||
光轴对齐 | ||||||||||||||||||||||||||||||||||
| · 当与检测头连接的放大器接上电源时，至少要有一个稳定指示灯亮起。当对齐检测头时，越多的指示灯亮起，就能得到越可靠的检测。 · 光轴对齐必须在放大器的任何调节前进行。 · 若投光器与受光器的底部与侧面安装在同一平面上或投光器的前面与LA-305受光器保持平行以及它们顶面、侧面安装在同一平面上，需对齐光轴。 · 若在同一平面上不能进行安装，在受光器的前面贴上光轴调整标签(附件)，调整使光线从中心入射，对齐后，撕下光轴调整封条。 · 无论哪个检测头的位置错误，再次对齐光轴并调节放大器。 | ||||||||||||||||||||||||||||||||||
LA-305 | ||||||||||||||||||||||||||||||||||
 |
· 使用电压表，调整位置获得放大器的最高模拟输出信 号，以达到最佳光轴对齐效果。 | |||||||||||||||||||||||||||||||||
功能说明 | ||||||||||||||||||||||||||||||||||
放大器 | ||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
调校模拟输出 | ||||||||||||||||||||||||||||||||||
| · 有关幅度及移位调整的模拟电压输出，如下所示： | ||||||||||||||||||||||||||||||||||
 |

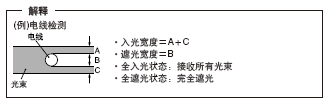

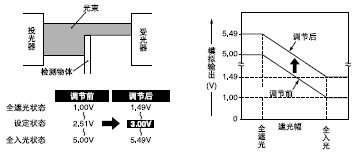

在1～5V内调校输出1.使全部光轴进入全遮光状态，用移位调节器把输出设定在1V。2.入射光全部进入全入光状态，用幅度调节器将输出设定在5V。 3.重复1.2.，提高精确度。 | |||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||
在1～5V内调校输出 | ||||||||||||||||||||||||||||||||||
| · 如在调校后需改变输出电压值，移位调节器可以改变模拟输出在±0.5V内。 (例)用一定量遮光，从2.51V～3.00V内改变模拟电压。 | ||||||||||||||||||||||||||||||||||
 |
应用：用两个检测头测量一片宽度，在设定时，移位调节器可以不 用移动检测头。 | |||||||||||||||||||||||||||||||||
 |
直到现在，检测头需考虑到基准物体设定在正确位置，从而得到3V(1～5V的中心)的传感器模拟输出。然而，通过移位调节器无需任何调整，就可得到模拟中心。 注： 保持最亮状态与最暗状态的全部光束平衡，检测头须放置在传感器能产生3V模拟输出的位置。 | |||||||||||||||||||||||||||||||||
调节HIGH和LOW输出水平(两个独立输出) | ||||||||||||||||||||||||||||||||||
HIGH输出基准值 | ||||||||||||||||||||||||||||||||||
| · 阻隔光束以达到HIGH输出，转动HIGH调节器到正好HIGH工作状态指示灯亮起点。调节器顺时针转动，基准值便增加。 |  | |||||||||||||||||||||||||||||||||
| · 同样， 阻隔光束以达到LOW输出，转动LOW调节器到正好LOW工作状态指示灯亮起点。调节器顺时针转动，基准值便增加。 注：HIGH或LOW设定都可首先设定。 | ||||||||||||||||||||||||||||||||||
外部同步功能 | ||||||||||||||||||||||||||||||||||

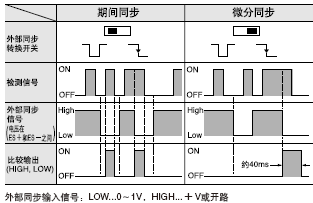

| · 外部同步输入可以检测比较输出的同步性和持久有效性。可通过微分同步和期间同步选择。 | ||||||||||||||||||||||||||||||||||
 |
外部同步输入信号：LOW...0～1V，HIGH...＋V或开路 注： 如果外部同步未使用，把外部同步转换开关设定在期间同步并使外部同步输入保持短路(ES＋和ES－)。 | |||||||||||||||||||||||||||||||||
接线 | ||||||||||||||||||||||||||||||||||
| · 请确认在电源关闭状态下进行接线。 · 请确认电源电压在额定范围内变化。 · 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。 · 如果在该产品附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。 · 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。 | ||||||||||||||||||||||||||||||||||
其他 | ||||||||||||||||||||||||||||||||||
| · 传感器输出与接收到的LED光成比例。由于在中心或检测领域周围光线强度会有些波动，请注意“输出＝尺寸”不恒等。 ·打开电源后，使用传感器10分钟以上，以获得稳定工作。 · 避免灰尘，污垢和水蒸气。 · 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。 · 防止检测头正面沾上灰尘，污垢，金属粉末等。一旦沾上，会影响检测，需用软布或呵气方式擦净。 · 请勿将检测头直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。 | ||||||||||||||||||||||||||||||||||
LA-305 检测头 | |
 投光器 |
 受光器 |

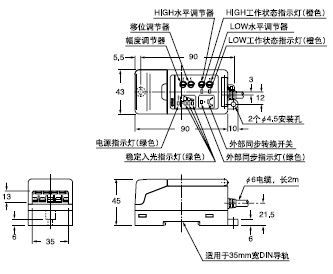

LA-A1 LA-A1P 放大器 | |
 | |

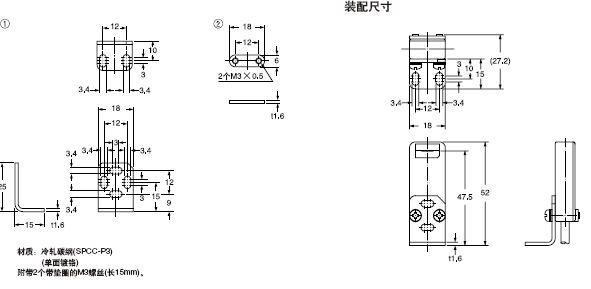

MS-LA3-2 LA-305检测头安装支架(LA-305附件) | |
 | |
|
|
|||
|
