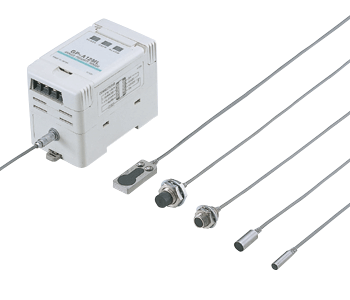

圆盘形或圆柱形物体的线性 |
| · 如果检测物体是圆盘或圆柱形的，模拟输出的线性根据检测物体的大小而不同。在这种情况下贴近安装时，进行零调节，如果在检测距离为最大时将输出电压调节到5V(输出电流20mA)，且检测物体的尺寸不低于下表数值，则满刻度时即可满足所需线性(±0.5%F.S.)。 |
| 型 号 |
铁圆盘直径φ (mm) |
铁圆柱直径φ (mm) |
| GP-A5S(I) |
12 |
10
|
GP-A8S(I)
|
12 |
10 |
GP-A10M(I)
|
12 |
10 |
GP-A12ML(I)
|
30 |
50 |
| GP-A14F(I) |
12 |
10 | |
| <圆盘> |
<圆盘> |
 |
 |
安装检测头 |
| ·紧固扭矩应小于下面所给数值。 |
|
|
| · 请使用1个M3或带有杯点的小型固定螺丝。 |
| <圆柱型检测头> |
 |
| 型 号 |
A(mm) |
紧固扭矩 |
| GP-A5S(I) |
5以上 |
0.44N·m |
| GP-A8S(I) |
0.58N·m | 注：请勿施加过度扭矩。 |
|
|
| <螺纹型检测头> |
 |
| 型 号 |
B部分(mm) |
紧固扭矩 |
| GP-A10M(I) |
7以上 |
9.8N·m |
| GP-A12ML(I) |
14以上 |
20N·m | 注： 以此方式安装，螺母不会从螺丝上突出。 |
|
|
 |
|
|
| · 由于传感器周围的金属会影响检测能力，请注意以下几点。 |
| <传感器嵌入金属内> |
| · 由于传感器被完全嵌入金属内后，模拟输出会改变，因此必须保持下表所示的最小间距。GP-A14F(I)能够被完全嵌入金属内使用，但是检测面不能有突出的金属。 |
<圆柱型检测头
螺纹型检测头> |
| 型 号 |
C(mm) |
D(mm) |
| GP-A5S(I) |
φ 18 |
4 |
| GP-A8S(I) |
| GP-A10M(I) |
7 |
| GP-A12ML(I) |
φ 50 |
14 | |
<正面检测型检测头> |
· 使用GP-A14F(I)时，可将金属完全嵌入其中。但请勿使金属突出检测表面从而暴露于周围金属前。 |
|
|
| · 如果数个检测头平行或面对面安装在一起，由于不符合规格，传感器检测头之间必须保持以下所示的最小间距。 |
| <圆柱型检测头螺纹型检测头> |
<正面检测型检测头> |
 |
 | |
| 型 号 |
C(mm) |
D(mm) |
| GP-A5S(I) |
11 |
36 |
| GP-A8S(I) GP-A10M(I) |
11 |
38 |
| GP-A12ML(I) |
14 |
130 |
| GP-A14F(I) |
00 |
30 | |
注：
1) “I”型是不同频率型。
2) 如所需分辨率比规格(0.04%F.S.)低，可以把检测头间的距离比上表所示的缩短。详情请与经销商联系。 |
安装放大器 |
|
|
1. 按箭头方向按下闭锁装置(锁上)，将放大器安装部分的前部安装在35mm宽的DIN导轨上。
(按下闭锁装置时轻轻向下按凹槽部分。) |
 |
| 2. 按下安装部分的后部， 使其安装在35mm宽的DIN导轨上。 |
 |
|
|
· 用2 个商用M4平头螺丝( 长10mm以上)。紧固扭矩应在1.2N·m以下。
(请分别安装平头螺丝和螺母。移开端子罩就能进入螺丝的安装孔。要移开端子罩，只需将“－”型螺丝刀插入端子罩的凹槽中并提起。) |
 |
注：
1) 如果2个以上放大器安装在一起，请确保它们之间的距离至少有10mm。
2) 如果放大器安装在控制盒等中，请确保适当的通风。 |
连接检测头和放大器 |
· 握住检测头连接器的外环，把它插入放大器上用
于连接检测头的连接处，直至听见咔嗒声。
※ 要拆下检测头，只要握住其连接器的外环并平直地向外拉。 |
 |

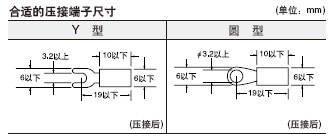

合适的压接端子尺寸 (单位：mm) |
 |
| 注：请使用带绝缘套的压接端子。建议使用压接端子：种类1.25-3.0。 |
接线 |
· 请确认在电源关闭状态下进行接线。
·请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如在检测头或放大器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。 |
功能说明 |
 |
| 型号 |
说 明 |
功 能 |
| 1 |
电源指示灯(绿色) |
电源ON时，亮起。 |
| 2 |
过度指示灯(橙色) |
超出检测距离时，亮起。 |
| 3 |
警告指示灯
(黄色) |
检测头连接不正确或检测头电缆断开时，亮起。 |
| 4 |
幅度调节器 |
调节模拟输出的输出电压范围和输出电流范
围。这是一个14回转的电位器。 |
| 5 |
零调节按钮 |
设定模拟输出的零点，如按下3秒以上，能消
除零点值。 |
| 6 |
上移按钮 |
增加模拟输出的偏距值。 |
如同时按下按钮3
秒以上，能消除所
设定的值。 |
| 7 |
下移按钮 |
减少模拟输出的偏距值。 |
| 8 |
按钮操作有效/
无效转换开关 |
如设定在“LOCK”，零调节按钮、上移按钮和下移按钮的操作无效。调节时设定在“FREE”，检测时设定在“LOCK”。无论开关何时从“FREE”转至“LOCK”，零点设定和位移调节的值都被保存在EEPROM(记忆)中。 |
| 9 |
检测头连接器 |
用于连接检测头。 | |
警告输出 |
· 检测头连接不正确或检测头电缆断开时输出。
· 警告输出不装备短路保护电路。请勿将其与电源或容量负荷直接连接。 |
外部零调节输入 |
· 电源接通后必须使用外部零调节输入30分钟以上。
· 可以使用外部输入的零调节输入端子(端子No.5和No.6)进行远程零调节。
· 如外部零调节输入端子(端子No.5和No.6)短路30ms以上，模拟电压输出和模拟电流输出就分别被强制设定在0V和4mA。 |
  |
· 外部零调节输入工作独立于“按钮操作有效/无效转换开关”状态。
但是，由于外部零调节设定未保存在EEPROM(记忆)，电源关闭后被消除。如要把设定保存在EEPROM，关闭电源前，把“按钮操作有效/无效转换开关”先设定在“FREE”，再设定在“LOCK”。 |
注： 如果在外部零调节输入端子(端子No.5和No.6)短路时接通电源，由于零调节在电源接通的瞬间就完成，就不能进行稳定检测。
此外，请确保电源接通后使用零调节输入30分钟以上。 |
其他 |
· 电源接通后的短时间(0.5秒)内，请勿使用。
· 请勿在剧烈振动的地方使用传感器，否则会导致工作失常。
· 避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 请注意检测面不可覆盖有金属尘、碎片等，否则会引起故障。 |
调节 |
· 此产品经标准检测物体调试后出厂。但由于使用的检测物体不同，请根据以下步骤进行调整，用伏特表或安培表、示波器等。
1.在确保外接设备和GP-A连接正确后接通电源。
2.接通电源后开始调节30分钟以上。
3.打开放大器顶部的罩，把“按钮操作有效/无效转换开关”设定在“FREE”。 |
| 4. 使检测头与检测物体接触，按下“零调节按钮”，设定零点。此时，模拟电压输出和模拟电流输出被分别强制设定在0V和4mA。 |
 |
5. 设定检测头和检测物体之间的最大距离[GP-A5S(I)：1mm，GP-A8S(I)和GP-A10M(I)：2mm，GP-A12ML(I)：5m，GP-A14F(I)：3mm]。
此时，用“幅度调节器”把模拟电压输出调至＋5V或模拟电流输出调至20mA。 |
 注：由于同时调节模拟电压输出和模拟电流输出，不能个别调节。 |
| 6.再次使检测头与检测物体接触，确保模拟电压输出和模拟电流输出分别为0V和4mA。若不是，重复步骤以下的调整。 |
| 7.若需要可进行以下的位移调节和幅度调节。 |
|
|
 |

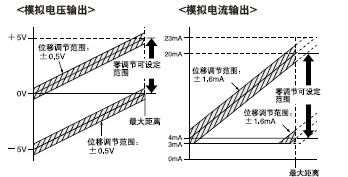

| · 使用“上移按钮”和“下移按钮”可调节模拟电压输出的偏距值±0.5V，模拟电流输出的偏距值±1.6mA。 |
 |
· 只要检测物体在检测距离以内，就能用零调节按钮把模拟电压输出和模拟电流输出分别调节到0V和4mA。
注：模拟电流输出被控制电路限定在3mA～23mA。 |
|
|

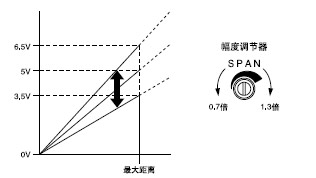

| · 用“幅度调节器”可将输出幅度(斜线)调节成用标准检测物体时的0.7～1.3倍。 |
 |
| 注： 由于幅度调节可在不考虑“按钮操作有效/无效转换开关”的位置时进行，请勿在调节后操作幅度调节器。 |
| 8.调节结束后，确保把“按钮操作有效/无效转换开关”设定在“LOCK”，并关上放大器外罩。 |
 |
· 当开关设定在“LOCK”时，零点设定值和位移调节值被保存在EEPROM。即使切断电源，也不会消除保存在EEPROM中的数值。
但请注意EEPROM有一定使用期限，改写操作只限于10万次以内。按钮操作有效/无效选择开关
注：
1) 当开关处于“FREE”时，若切断电源，设定值就不会被保存在EEPROM。
2) 如调整前开关处于“LOCK“，就不能改变设定值。
|
