高性能数字压力传感器

DP2系列

特点：功能齐全，形式多样！

产品特点:

高精度·高分辨率·高速

清晰可见的31/2位LED显示

简易按钮操作设定

2.5ms以内反应时间便可实现1/1,000的高分辨率。
优良的重复精度和温度特性，确保实现高精度检测。
采用10mm高，31/2位的明亮红色LED7位显示。显示数据在暗处和明亮处都清晰可见。
边看显示屏边通过按钮操作，即可简单设定初始和基准值。

四种输出模式，多种压力水平控制功能

六种压力单位
可从六种标准中选择适当的压力单位。
(可选压力单位根据传感器型号不同而不同。当转换单位时，测定的压力值与设定值都会自动换算。)

注：DP2-22为“MPa”。
用途

集成电路块的吸入确认

控制夹力

检测玻璃片的空间

轻型不干扰吸附头的运动，甚至可安装在离吸附头很近的地方。
夹力可以通过控制外加空气压力来调整以适合工作件。
玻璃板的定向可通过压痕的存在/不存在时真空改变的检测来确认。

验证框架的位置

检测支管的损坏

控制卷状薄膜的边缘

当框架正好安装在底座时，达到高压。因此可检测框架放置好时的压力改变。
两个喷嘴以不同的压力提供空气。如果支管有损，低压力边喷嘴的压力受到高压力边喷管空气的影响，可检测压力的这种改变。
将分叉管放置在薄膜的两侧，右移(高压)，OK(中压)，左移(低压)，这样可确认卷状薄膜的位置。

装备模拟电压输出作为标准
由于装备了线性模拟电压输出(1～5V)，传感器适用于实时监控或与模拟控制器(超小型数字板控制器CA2系列，或数字板控制器CA系列)连接的远程控制。
峰值/谷值显示
可显示不同压力的峰值与谷值。该功能易于测定压力变化范围或决定压力设定的参照。
模拟度数盘显示
使用LED度数盘能模拟显示压力变化。因此，压力的突变一眼即可确认。
(LED度数盘以10%F.S.表示压力水平，忽略压力单位。)

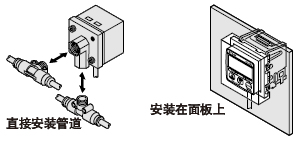

多种型号
根据安装方式、环境性能和使用方法的不同，有多种型号可供选择。

标准型/DP2-2□ 扁平型/DP2-4□

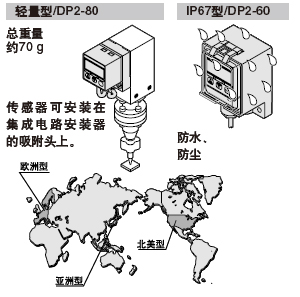

DP2系列有亚洲型，北美型和欧洲型，它的使用遍布全球。每一种都有通行的压力单位，合适的晶体管输出和压力孔。

型号 压力单位 输出 压力孔

国际标准
单位(SI)

亚洲型 Pa kgf/cm² (正压型)
mmHg (负压型) NPN和模拟电压 Rc(PT)1/8或M5内螺纹

北美型 psi (正压型)
inHg (负压型) NPN和模拟电压 NPT1/8或NPTF1/8
内螺纹

欧洲型 度数盘 PNP和模拟电压 G(PF)1/8
内螺纹

订购指南

种类形状 额定压力范围 型号 压力孔 比较输出

标
准
型负
压－101
kPa
型亚
洲
型 0～－101.3kPa DP2-20 Rc(PT)1/8内螺纹 NPN开路集电极晶体管

正
压 100
kPa
型亚
洲
型 0～100.0kPa DP2-21 Rc(PT)1/8内螺纹 NPN开路集电极晶体管

1
MPa
型亚
洲
型 0～1.000MPa DP2-22 Rc(PT)1/8内螺纹 NPN开路集电极晶体管

轻量型 负压 －101
kPa
型 亚洲型 0～－101.3kPa DP2-80 M5内螺纹 NPN开路集电极晶体管

扁平型 负压 －101
kPa
型 北美型 0～－101.3kPa DP2-40N NPT1/8内螺纹 NPN开路集电极晶体管

欧洲型 DP2-40E G(PF)1/8内螺纹 PNP开路集电极晶体管

IP
67
型 负压 －101
kPa
型 亚洲型 0～－101.3kPa DP2-60 Rc(PT)1/8内螺纹 NPN开路集电极晶体管

5m电缆长度型
备有5m电缆长度型。(标准：2m)

种类 标准型 5m电缆长度型

标
准
型负压 －101kPa型 DP2-20 DP2-20-C5

正压 100kPa型 DP2-21 DP2-21-C5

1MPa型 DP2-22 DP2-22-C5

轻
量
型负压 －101kPa型 DP2-80 DP2-80-C5

IP
67
型负压 －101kPa型 DP2-60 带有5m电缆的
IP67型是标准型号。

附件
·DPX-01[压力孔附件(仅标准型)]
·DPX-02[适用于压力孔的六边形插头(仅标准型)]

配件(另售)

品名型号说明

传感器安装支架
(适用于标准型) MS-DPX 适用于标准型的安装支架
[附带2个M4平头螺丝(长6mm)和2个弹簧垫圈。]

MS-DPX-4 适用于标准型的倒装式安装支架
[附带2个M4平头螺丝(长6mm)和2个弹簧垫圈。]

直衬套 DPX-03 将压力孔从内螺纹[Rc(PT)1/8]改变成外螺纹[R(PT)1/8]

面板安装支架
(适用于标准型) MS-DPX-2 用于安装在板上(厚1～3.2mm)。

正面保护罩
(适用于标准型) DPX-04 保护传感器调节板
(当使用面板安装支架时适用。)

数字板控制器
(注) CA2-T2 NPN开路集
电极晶体管这是一个极小的控制器，可设定2个独立的基准值
· 电源电压：24V DC±10%
· 输入数：1个(传感器输入)
· 输入范围：1～5V DC
· 主要功能：
基准值设定功能，零调节功能，刻度设定功能，应差设定功能，启动/待机功能，自动参照功能，电源ON延迟功能等。

CA-R2 继电器接点这是一个具有数学功能，待机功能等的多功能控制器。
· 电源电压：100～240V AC±10%
· 输入数：2个(传感器输入)
· 输入范围：1～5V DC
· 传感器电源：12V DC，150mA
· 主要功能：
数学功能，过程数字选择功能，待机功能，刻度功能，自动参照功能，电源ON延迟功能，测定开始延迟功能，应差设定功能等。

CA-T2 NPN开路集
电极晶体管

CA-B2 NPN开路集
电极晶体管
带BCD输出
注：详情请参阅特殊用途、外围设备篇产品目录。

传感器安装支架

直衬套

·MS-DPX
·MS-DPX-4
·DPX-03

面板安装支架，正面保护罩

数字板控制器

·MS-DPX-2
·DPX-04

·CA2系列

·CA系列
技术信息:

规格

种类 负压正压

－101kPa型 100kPa型 1MPa型

标准型 轻量型 扁平型 IP67型 标准型 标准型

型号 亚洲型 DP2-20 DP2-80 - DP2-60 DP2-21 DP2-22

北美型(注) - - DP2-40N - - -

欧洲型 - - DP2-40E - - -

压力种类 标准压力

额定压力范围 0～－101.3kPa 0～100.0kPa 0～1.000MPa

设定压力范围 5.1～－101.3kPa
0.052～－1.033kgf/cm², 0.051～－1.013bar
0.74～－14.70psi, 38～－760mmHg
1.5～－29.9inHg －5.0～100.0kPa
－0.051～1.020kgf/cm²
－0.050～1.000bar
－0.72～14.50psi －0.050～1.000MPa
－0.51～10.20kgf/cm²
－0.50～10.00bar
－7.2～145.0psi

耐压力 490kPa 1.47MPa

适用流体 非腐蚀性气体

可选单位 kPa，kgf/cm²，bar，psi，mmHg，inHg kPa，kgf/cm²，
bar，psi MPa，kgf/cm²，
bar，psi

电源电压 12～24V DC %　脉动P-P10%以下

消耗电流 50mA以下

比较输出
(比较输出1)
(比较输出2)

<亚洲、北美型(标准NPN输出型，扁平型和IP67型)>
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(比较输出和0V之间)
·剩余电压：1V以内(流入电流为100mA时)
0.4V以下(流入电流为16mA时) <北美型(标准PNP输出型)，欧洲型>
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(比较输出和＋V之间)
·剩余电压：2V以下(源电流为100mA时)

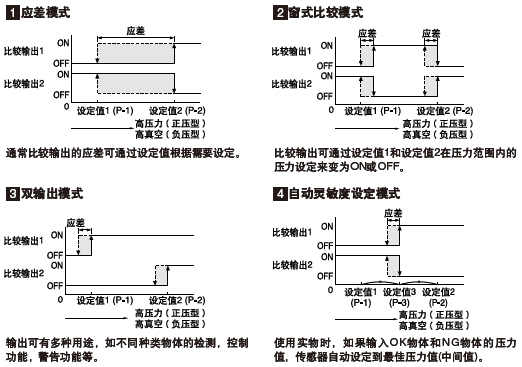

输出模式 共有4种模式：应差模式、窗式比较模式、双输出模式、自动灵敏度设定模式
(可通过按钮操作选择)

应差 1digit(但是，使用应差模式时可改变)

重复精度 ±0.2%F.S.±1digit以内

反应时间 2.5ms以下

短路保护 装备

模拟电压输出

输出电压：1～5V(在额定压力范围内)
零点：1V±5%F.S.以内
幅度：4V±5%F.S.以内
线性：±1%F.S.以内
输出阻抗：约1kΩ

显示 3 1/2位红色LED显示(抽样率：约4次/秒)

可显示压力范围 5.1～－101.3kPa
0.052～－1.033kgf/cm², 0.051～－1.013bar
0.74～－14.70 psi, 38～－760mmHg
1.5～－29.9inHg －5.0～100.0kPa
－0.051～1.020kgf/cm²
－0.050～1.000bar
－0.72～14.50psi －0.050～1.000MPa
－0.51～10.20kgf/cm²
－0.50～10.00bar
－7.2～145.0psi

模拟度数盘显示 LED度数盘显示以约10%F.S.幅度

工作状态指示灯
(比较输出1) 橙色LED(比较输出1ON时亮起)

工作状态指示灯
(比较输出2) 绿色LED(比较输出2ON时亮起)

环
境
性
能 保护构造 标准扁平和轻量型：IP40(IEC)，IP67型：IP67(IEC)

周围温度 －10～＋50°C(注意不可结露、结冰)，存储：－10～＋60°C

周围湿度 35～85%RH，存储：35～85%RH

耐电压 AC1,000V 1分钟，所有电源连接端子与外

绝缘电阻 所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表

耐振动 频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时

耐冲击 加速度：100m/s²(约10G)，X，Y和Z各方向3次

温度特性 超过周围温度范围－10～＋50°C，＋20°C时检测压力的±1%F.S.以内

压力孔 亚洲型 标准，扁平和IP67型：Rc(PT)1/8内螺纹，轻量型：M5内螺纹

北美型 标准型：NPTF1/8内螺纹，扁平和IP67型：NPT1/8内螺纹

欧洲型 扁平和IP67型：G(PF)1/8内螺纹

材质前盖：ABS，后盖：PPS(玻璃纤维加固)，显示表面：丙烯
压力孔附件：压铸锌合金[轻型：POM(玻璃纤维加固)，压力孔是黄铜(镀镍)]
前罩(仅IP67型)：聚碳酸酯

电缆 0.15mm² 5芯防油橡皮电缆，长2m(IP67型：长5m)

电缆延长 0.3mm² 以上的电缆全长可延长至100m(符合CE标记时为10m以下)

重量标准型：约95g，扁平型：约120g，IP67型：约370g，轻量型：约70g

附件 DPX-02(用于压力孔的六边形插头)：1个(标准型)，压力单位标签：1个

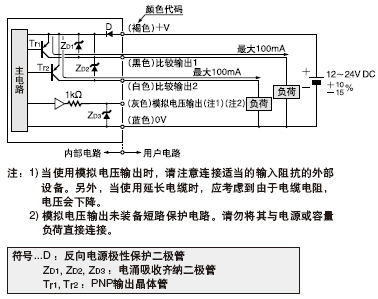

I/O电路图和线路图

NPN输出型

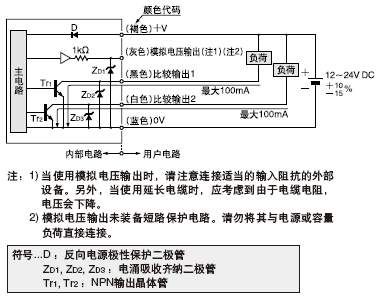

I/O电路图

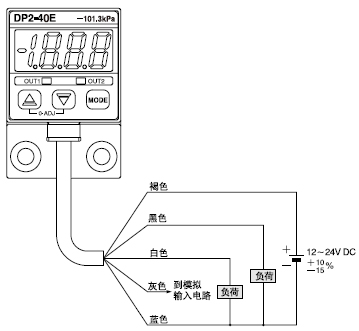

线路图

PNP输出型

I/O电路图

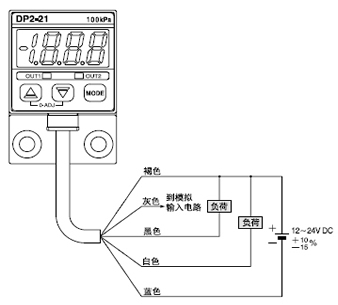

线路图

使用指南

所有型号

· 该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
· DP2系列设计为使用非腐蚀性气体。请勿使用液体或腐蚀性气体。

操作
· 如果按MODE按钮仍可进行设定，请确认是否开启了按钮锁定功能。请注意持续按住MODE按钮，放开该按钮即启动了按钮锁定功能。
· 若使用窗式比较模式，设定压力值，使设定值1(P-1)与设定值2(P-2)之间有3digits以上差别。0～2digits差别时可能无输出。
功能说明

序号说明功能

1 31/2位LED显示(红色) 显示测量的压力，设定，错误信息和按钮锁定状态。

2 比较输出1工作状态指示灯(绿色) 比较输出1ON时亮起。

3 比较输出2工作状态指示灯(绿色) 比较输出2ON时亮起。

4 增加(UP)按钮() · 在初始设定模式，按下按钮改变可设定位数。
· 在设定值1，2模式，按下按钮改变设定值，如果是正压型传感器将设定值设定至高压力，如果是负压型传感器将设定值设定至高负压。
· 在检测模式，如果按钮持续按住4秒以上，将显示峰值。

在
检
测
模
式
下
，
如
果
同
时
按

下
两
个
按
钮
则
进
行
零

调
节
。

5 减小(DOWN)按钮() · 在初始设定模式，按下按钮改变设定情况。
· 在设定值1，2模式，按下按钮改变设定值，如果是正压型传感器将设定值设定至低压力，如果是负压型传感器将设定值设定至低负压。
· 在检测模式，如果按钮持续按住4秒以上，将显示谷值。

6 模式选择按钮() · 每按一下从选择模式进入检测模式，设定值1(P-1)设定模式和设定值2(P-2)设定模式。
· 在检测模式，如果按钮持续按住约3秒，按钮锁定可设定/解锁。
· 在检测模式，如果按下增加按钮
()时按下模式选择按钮，进入初始设定模式。

错误信息
·当出现错误，请按以下步骤操作。

错误信息 原因 正确操作

由于短路形成的过大电流。关闭电源开关，检查负荷。

在零调节过程中，施加压力。压力孔的外加压力须由大气压力传递，零调节也需重新进行。

正压型外加压力超过可显示压力范围最大极限。外加压力须在额定压力范围内。

负压型外加压力超过可显示压力范围最小极限。

正压型外加压力超过可显示压力范围最小极限。

负压型外加压力超过可显示压力范围最大极限。

接线

模拟电压输出装备短路保护电路。请勿将其与电源容量负荷直接连接。
· 请确认在电源关闭状态下进行接线。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F. G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F. G.)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
CE适用的条件
· DP2系列是符合EMC指令的CE适用品。该产品在免疫力方面使用的协调标准为EN 61000-6-2和符合此标准的下列条件。
条件
· 传感器与相连接的电源之间的距离不超过10m。
· 与传感器相连接的信号线的长度请控制在30m以内。
设定

· 如果设定了按钮锁定，请在操作按钮前解锁。
(操作步骤请参阅PDF P.13“按钮锁定功能”。)
· 设定值1(P-1)和设定值2(P-2)可通用于所有的输出模式。
· 设定值2(P-2)根据设定值1(P-1)的设定，如果是正压型传感器至高压力，负压型传感器至高负压。
· 设定值3(P-3)自动设定为设定值1(P-1)和设定值2(P-2)的中间值。
· 状态被设定储存在EEPROM。请注意EEPROM有一定使用期限，改写操作只限于10万次以内。

设定步骤

1 零调节
· 当压力孔打开时将显示压力调整至零。
· 接通电源后，传感器自动进入检测模式。
· 使压力孔处于大气压力下(如，无外加压力情况下)，同时持续按下增加和减小按钮。
· 当松开手指，显示000，零调节完成，传感器回到检测模式。

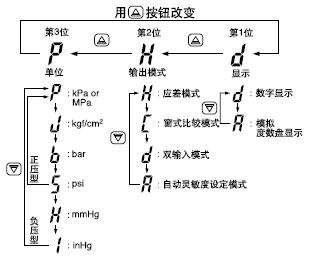

2 初始设定
· 设定比较输出的压力“单位”、“显示”和“输出模式”。
· 在检测模式中，按按钮时，按下按钮。
· 初始设定显示。
· 如果传感器第一次使用，显示PHd。
· 可设定数位闪烁。
· 当按按钮时可设定数位改变，当按按钮时，设定改变。

3 压力值设定
当输出模式设定为应差模式(H)，窗式比较模式(C)或双输出模式(d)时。
· 设定比较输出的“设定值1(P-1)”和“设定值2(P-2)”。
· 在检测模式下按下按钮设定到设定值1(P-1)设定模式。
· 使用按钮和按钮输入设定值1(P-1)。
· 然后，按按钮设定到设定值2(P-2)设定模式。
· 使用按钮和按钮输入设定值2(P-2)。
· 然后，按按钮设定到检测模式。

当输出模式设定为自动灵敏度设定模式(R)时。
· 设定比较输出的“设定值1(P-1)”，“设定值2(P-2)”和“设定值3(P-3)”。
· 在检测模式下按下按钮设定到设定值1(P-1)设定模式。
· 在允许的压力范围内，产生一个接近大气压力的状态，按下按钮输入设定值1(P-1)。
· 然后，按按钮设定到设定值2(P-2)设定模式。
· 在允许的压力范围内产生一个接近高压限度(用于正压型传感器)或高真空限度(用于负压型传感器)的压力状态下，按下按钮输入设定值2(P-2)。
· 然后，按按钮设定到设定值3(P-3)设定模式。
· 检查自动设定的设定值3(P-3)。当要改变设定值3 (P-3)使用按钮和按钮输入设定值3(P-3)。
· 检查和设定后，按按钮设定到检测模式。

· 自动设定的设定值3(P-3)也可手动设定在设定值1(P-1)和设定值2(P-2)之间。
· 若使用窗式比较模式，设定压力值，使设定值1(P-1)与设定值2(P-2)之间有3digits以上差别。0～2digits差别时可能无输出。

压力单位的换算
· DP2系列中，到不同单位的换算可自动通过改变压力单位的设定来完成。然而，这个换算也可通过乘以右表给出的系数而得。
换算步骤
· 例如，如果2kPa要用kgf/cm²表示，因为1kPa＝1.01972×10^-2kgf/cm²，2kPa变为2×1.01972×10^-2 ≈ 0.020kgf/cm²。
压力单位换算表格

kPa MPa kgf/cm² bar psi mmHg
(Torr) inHg atm

1kPa 1 1×10^-3 1.01972×10^-2 1×10^-2 1.45038×10^-1 7.50062 0.2953 9.86923×10^-3

1MPa 1×103 1 1.01972×10 1×10 1.45038×10² 7.50062×10³ 0.2953×10³ 9.86923

1kgf/cm² 9.80665×10 9.80665×10^-2 1 9.80665×10^-1 1.42234×10 7.35559×10² 2.8959×10 9.67841×10^-1

1bar 1×10² 1×10^-1 1.01972 1 1.45038×10 7.50062×10² 2.953×10 9.86923×10^-1

1psi 6.89475 6.89475×10^-3 7.03069×10^-2 6.89475×10^-2 1 5.17149×10 2.03602 6.80459×10^-2

1mmHg
(1Torr) 1.33322×10^-1 1.33322×10^-4 1.35951×10^-3 1.33322×10^-3 1.93368×10^-2 1 3.9370×10^-2 1.31579×10^-3

1inHg 3.3864 3.3864×10^-3 3.4532×10^-2 3.3864×10^-2 0.4912 2.5400×10 1 1.31579×10^-3

1atm 1.01325×10² 1.01325×10^-1 1.03323 1.01325 1.46960×10 7.60000×10² 1.31579×10^-3 1

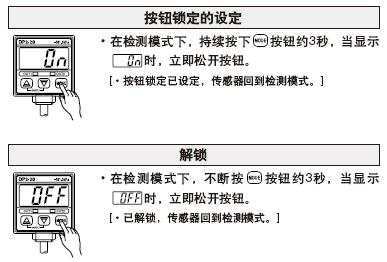

按钮锁定功能
· 按钮锁定防止在每个设定模式已定状态下的任何无意识的改变。

其他
· 请在额定压力范围内使用。
· 外加压力不能超过耐压力值。否则横隔膜会受损，并可能引起错误操作。
· 电源接通后的短时间(0.5秒)内，请勿使用。
· 避免在过多蒸汽和灰尘的地方、使用标准型、扁平型和轻型传感器。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 请勿将电线等插入压力孔。否则横膈膜会受损，并可能引起错误操作。
· 请勿使用点状或尖状物体操作按钮。
标准型
压力引导方向设定
· 压力引导方向可通过拆除压力孔附件和改变安装方向来改变。六边形插头螺栓(长度9mm以下)的紧固扭矩应在 0.29N·m以下。
注：请确保使用附件中的六边形插头将所有未使用的压力孔封闭。

接管
· 当将六边形插头或耦合器连接到压力孔时，用12mm的扳手卡住压力孔的六角形部分，并且紧固扭矩应在9.8N·m以下。同时，为防止泄露，连接时在耦合器上绕上封带。
但是，北美型(DP2-□F□)使用NPTF1/8耦合器不需要封带。(若使用NPT1/8耦合器，则需要封带。)

安装
· 用传感器安装支架等安装传感器时，紧固扭矩应在12N·m 以下。

扁平型/轻量型
压力引导方向设定
· 压力引导方向可通过拆除压力孔附件和改变安装方向来改变。六边形插头螺栓(长度9mm以下)的紧固扭矩应在 0.29N·m以下。

接管
· 当将耦合器连接到压力孔时，用16mm扳手(轻量型：10mm)卡住压力孔的六边形部分，并且紧固扭矩应在 9.8N·m以下(轻量型：1.47N·m以下)。同时，为防止泄露，连接时在耦合器上绕上封带。

IP67型
压力测量入口孔接管
· 当将耦合器连接到压力测量入口孔时，用扳手卡住压力孔附件，并且紧固扭矩在9.8N·m以下。同时，为防止泄露，连接时在耦合器上绕上封带。
大气压力入口孔接管
· 如果有水通过大气压力入口孔进入传感器外壳，用M5耦合器将管子连接到大气压力入口孔，并将管子的另一端延伸到安全处。在这种情况下，确保管子的另一端未被, 堵塞。

前罩的安装
· 将前罩上的突出部分插入压力孔附件底部的引导孔内，按箭头所示方向推进正好钩住。
当拆卸前罩时，先松开挂钩。

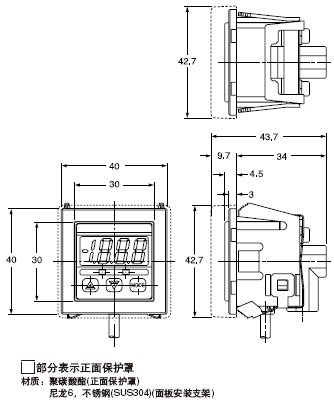

尺寸(单位：mm)

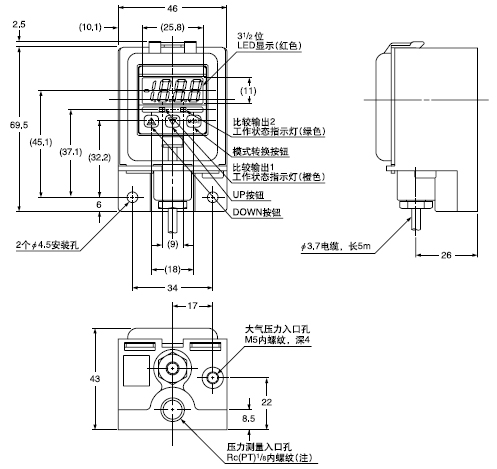

DP2-20/DP2-21/DP2-22 标准型

注：适用于北美型的NPTF1/8内螺纹。

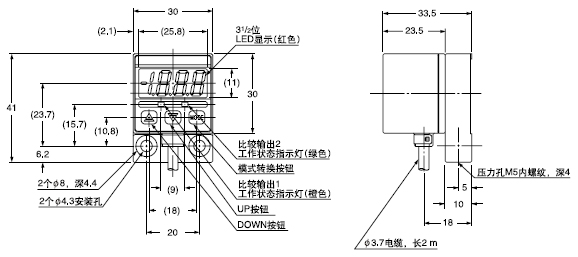

DP2-80 轻量型

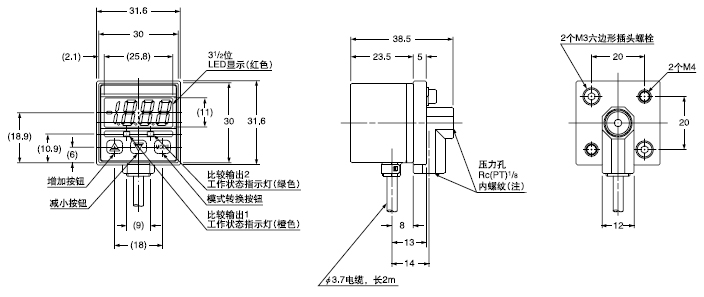

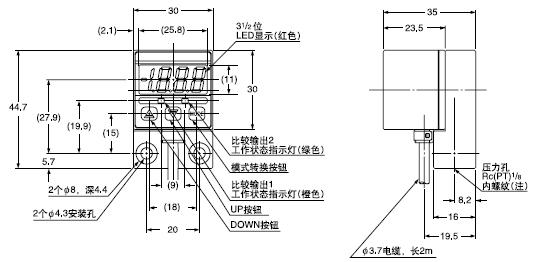

DP2-40□ 扁平型

注：适用于北美型的NPT1/8内螺纹和适用于欧洲型的G(PF)1/8内螺纹。
DP2-60 IP67型

注：适用于北美型的NPT1/8和适用于欧洲型的G(PF)1/8。

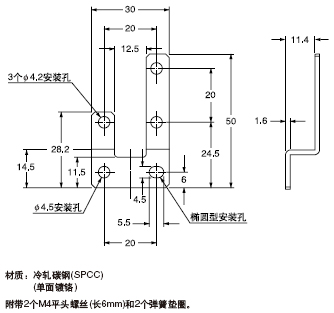

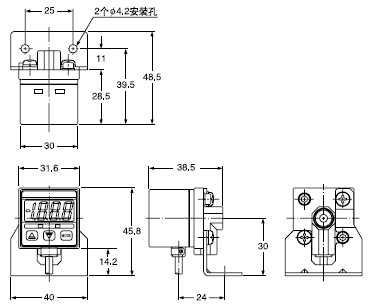

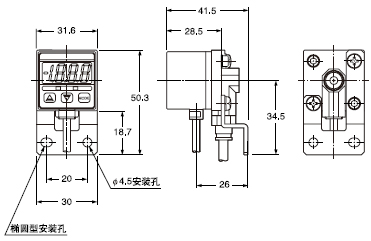

MS-DPX 标准型传感器安装支架(另售)

装配尺寸

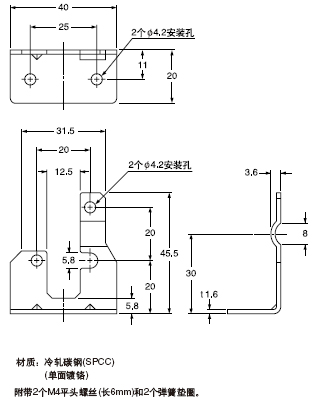

MS-DPX-4 标准型倒装式安装支架(另售)

装配尺寸

MS-DPX-2/DPX-04 标准型的面板安装支架，正面保护罩(另售)

装配尺寸

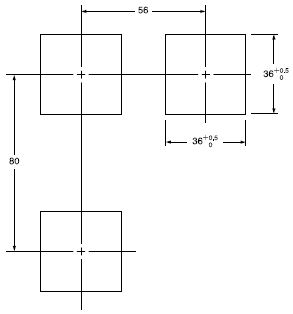

面板切口尺寸
