用途集成电路块的吸入确定自动参照功能能补偿因吸口不同产生的吸入水平差异，由于负压型仅重70g，因此可安装在离吸附头很近的地方。 订购指南
配件(另售)
技术信息： 规格

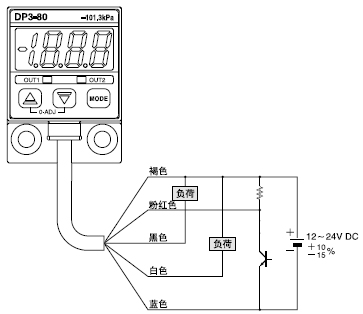

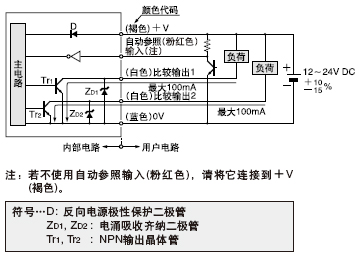

1)设定压力范围为设定值1(P-1)与设定值2(P-2)的可设定压力范围。 2)可设定范围为设定值3(P-3)与设定值4(P-4)的可设定压力范围。它适用于自动参照功能，并且比额定压力范围宽。 3)请参阅PDF P.28“自动参照功能”的“ 时间表 ”。 I/O电路图和线路图
使用指南所有型号· 该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
· DP3系列设计为使用非腐蚀性气体，请勿使用液体或腐蚀性气体。 操作· 若按MODE按钮仍可进行设定，请确认是否开启了按钮锁定功能。请注意持续按住MODE按钮，放开该按钮即启动了按钮锁定功能。· 若使用窗式比较模式，使设定值1(P-1)与设定值2(P-2)，设定值3(P-3)和设定值4(P-4)之间有3位以上差别。0～2位差别内无输出。 接线· 请确认在电源关闭状态下进行接线。· 请确认电源电压在额定范围内变化。 · 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。 · 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。 · 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。 符合CE的使用条件· DP3系列是符合EMC指定的CE适用品。该产品在免疫力方面使用的协调标准为EN 61000-6-2和符合此标准的下列条件。条件 · 传感器与相连接的电源之间的距离不超过10m。 · 与传感器相连接的信号线的长度请控制在30m以内。 其他· 请在额定压力范围内使用。· 外加压力不能超过耐压力值。否则横隔膜会受损，并可能引起错误操作。 · 电源接通后的短时间(0.5秒)内，请勿使用。 · 避免灰尘、污垢和水蒸气。 · 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。 · 请勿将电线等插入压力孔。否则横膈膜会受损，并可能引起错误操作。 · 请勿使用点状或尖状物体操作按钮。 功能说明
错误信息·当出现错误，请按以下步骤操作。
压力单位变化标签· 初始设定模式中，选择除“kPa”()或“MPa”()之外的压力单位，与所选单位相应的标签(附件)应贴在如下图所示位置。

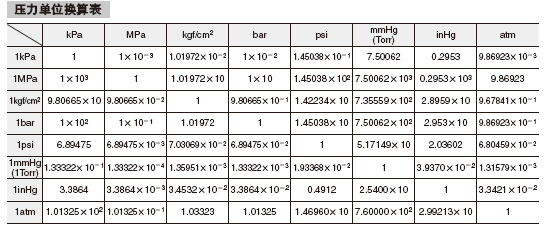

压力单位的换算· DP3系列中，不同单位的换算可自动通过改变压力单位的设定来完成。然而，这个换算可通过乘以右表给出的系数而得。换算步骤 · 例如，如果2kPa要用kgf/cm2表示,由于1kPa＝1.01972×10-2kgf/cm2,2kPa变为2×1.01972×10-2 ≈ 0.020kgf/cm2。  设定

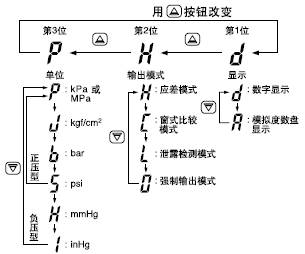

设定步骤  1 零调节 · 当压力孔打开时将显示压力调整至零。 · 接通电源后，传感器自动进入检测模式。 · 使压力孔处于大气压力下(如，无外加压力情况下)，同时持续按下增加和减小按钮。 · 当松开手指，显示000，零调节完成，传感器回到检测模式。  2 初始设定 · 设定比较输出的压力“单位”、“显示”和“输出模式”。 · 在检测模式中，按  按钮时，按下 按钮。· 初始设定显示。 · 如果传感器第一次使用，显示PHd。 · 可设定数位闪烁。 · 当按 按钮时可设定数位改变。· 当按  按钮时，设定改变。

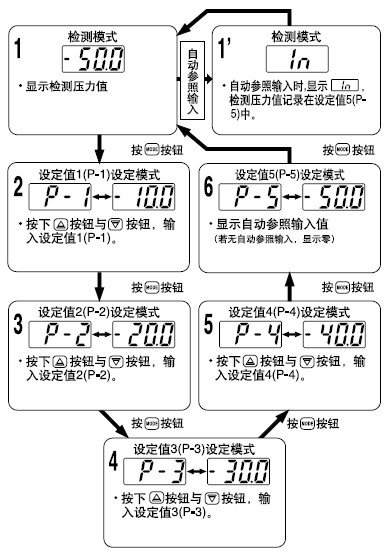

3 压力值设定 · 比较输出的设定值1～4(P-1～P-4) · 每按一下 按钮，模式交替变化，设定值1(P-1)设定模式，设定值2(P-2)设定模式，设定值3(P-3)设定模式，设定值4(P-4)设定模式，设定值5(P-5)显示模式与检测模式。

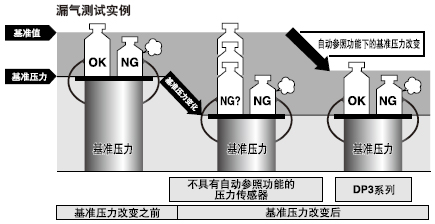

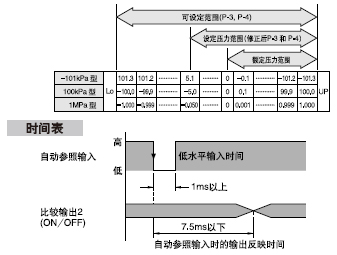

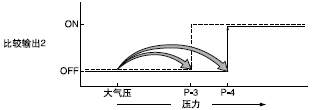

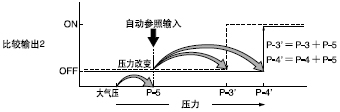

自动参照功能原理· 自动参照功能通过自动参照输入时测量的压力值作为基准压力而修正比较输出2的设定值3(P-3)和设定值4(P-4)。 <自动参照输入前>  · 无自动参照输入时，大气压作为设定值3(P-3)和设定值4(P-4)的基准压力。 <自动参照输入后>  · 自动参照输入时，此刻检测得的压力值暂时被记录为设定值5(P-5)并成为基准压力。 · 设定值5(P-5)作为基准压力，设定值3(P-3)和设定值4(P-4)分别自动修正为“设定值3(P-3)＋设定值5(P-5)”和“设定值4(P-4)＋设定值5(P-5)”。 注：1) 由于电源切断及初始化而使用基准压力值时，请再次进行自动参照输入。 可设定范围和修正后的压力设定范围 · 设定值3(P-3)和设定值4(P-4)的可设定范围宽于额定压力范围，以符合自动参照功能。

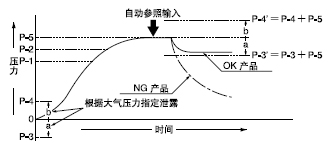

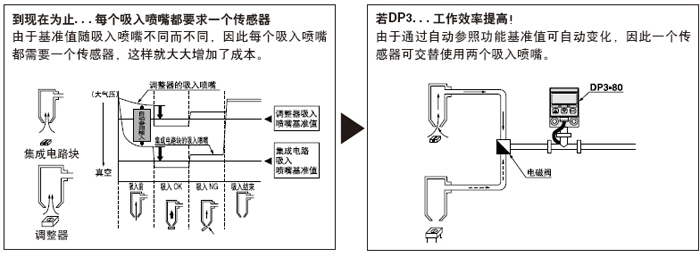

 · 自动参照输入变低后维持压力在持续水平上至少1ms。若在短暂状态中使用，将引起错误工作。 · 自动参照输入变低后使用比较输出2至少7.5ms。 · 自动参照输入时，  显示在31／2数字LED显示屏约1秒，当时暂时被储存在设定值5(P-5)，设定值3(P-3)和设定值4(P-4)中的压力被修正。· 自动参照输入后，设定值5(P-5)，修正设定值3(P-3)和设定值4(P-4)未储存在EEPROM，电源关闭时删除。 · 电源再次打开时，自动参照输入值[设定值5(P-5)]设定为0。 · 不会显示修正设定值3(P-3)和设定值4(P-4)，但可显示自动参照输入值[设定值5(P-5)］。 · 若不使用自动参照输入(粉红色)，确保连接至＋V(褐色)。 应用举例 (1) PCB安装部件吸入确认(使用应差模式) · 因吸口种类，吸入喷嘴，基准压力改变等引起的压力判断错误自动参照功能将忽略。 · 比较输出2进行PCB安装部件吸入确认，基于自动参照功能，吸入喷嘴错误同时由比较输出1检测。  <检测方式> 1. PCB安装部件未被吸入时通过使自动参照输入变“低”，记录在设定值5(P-5)，设定值3(P-3)和设定值4(P-4)中的基准压力值被修正。 2. 应用自动参照输入后比较输出2进行吸入确认7.5ms以上。 (若吸入为OK，比较输出2为ON，若为NG，比较输出2为OFF。) 3. 吸口阻塞错误由比较输出1设定检测。 (若吸口为OK，比较输出1为OFF，若为NG，比较输出1为ON。) (2) PET瓶的漏气测试(使用泄漏检测模式) · 通过使用自动参照功能，PET瓶内部压力的分散影响可被忽略。 · 比较输出1用于检测内部压力，比较输出2用于检测泄漏。因比较输出1不受自动参照输入功能影响，内部压力的检测以大气压力为参照。  <检测方式> 1. PET瓶压力增加，达到设定值2(P-2)时，比较输出1变为ON，内部紧密关闭。 2. 关闭内部压力后，自动参照输入变成“低”。内部压力记录在设定值5(P-5)作为参照值，设定值3(P-3)在设定值4(P-4)被修正。 3. 应用自动参照输入后，泄漏由比较输出2测量7.5ms以上 3. (若泄漏OK，则比较输出2为ON，若为NG，则比较输出2为OFF)

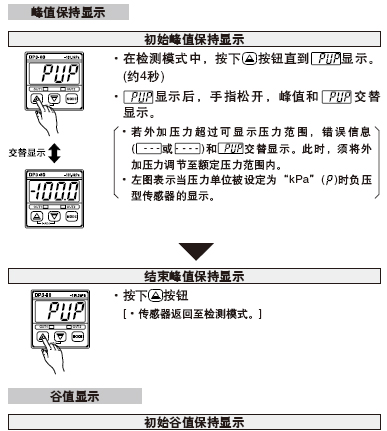

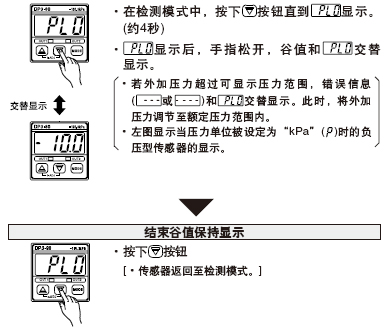

峰值＆谷值保持功能· 峰值和谷值功能可显示变化的测量压力的峰值(正压型传感器的最大压力值和负压型传感器的最大负压值)和谷值(正压型传感器的最小压力值和负压型传感器的最小负压值)。这些功能便于检测压力变化范围或决定压力设定的参照。

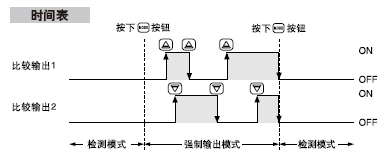

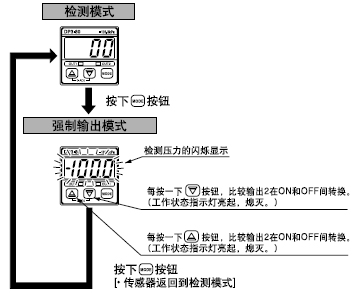

强制输出模式· 在初始设定时，如果输出模式设定在强制输出模式(0)，比较输出1，2会强制保持在检测模式的OFF状态，不考虑设定值1～4(P1～P4)，因此，当想要不使用比较输出而仅显示压力值时，这种模式很有用。而且，如果按钮操作是按以下步骤进行，比较输出1，2会强制在ON或OFF间转换，而不在压力孔外加压力。这便于比较输出1，2的工作检查或开始工作前的检查。 [下图是单位设定在“kPa”(P)的负压型传感器。]

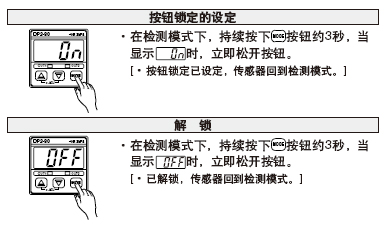

按钮锁定功能· 按钮锁定防止在每个设定模式已设定状态下的任何无意识的改变。 标准型

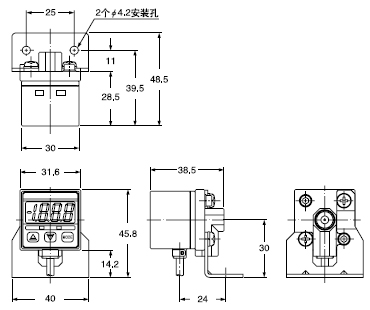

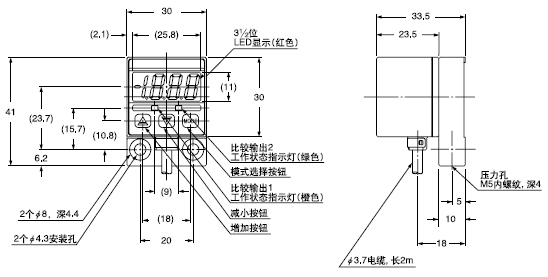

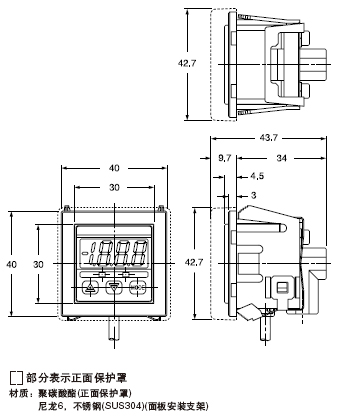

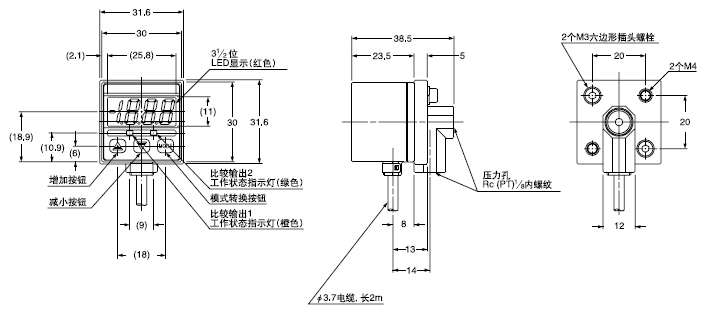

尺寸(单位：mm)DP3-20 标准型 DP3-80 轻量型 MS-DPX 用于标准型的传感器安装支架(另售)

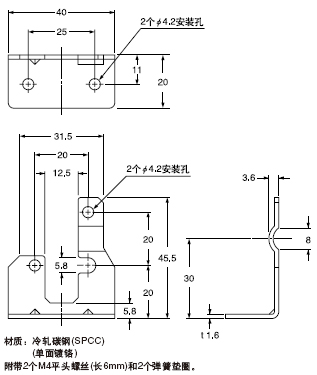

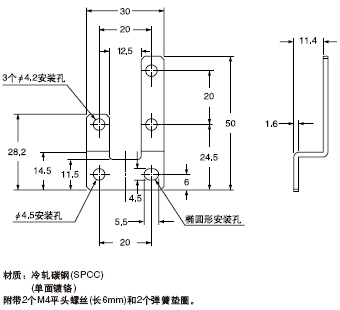

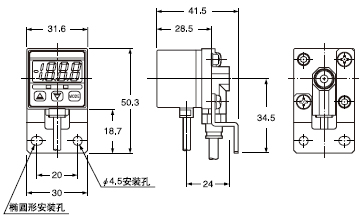

MS-DPX-4 用于标准型的倒装式安装支架(另售)

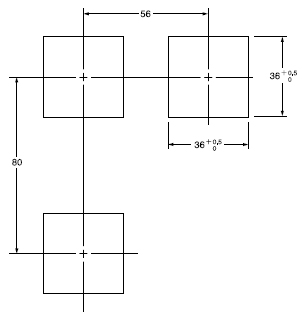

MS-DPX-2/DPX-04 用于标准型的面板安装支架，正面保护罩(另售)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
