· 请勿将本产品作为保障人身安全的检测装置使用。
· 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
· 本产品只有在检测头和控制器组合使用时才能满足规格。因此请务必组合使用检测头和控制器。
· 请不要触摸检测头测定部及其周边。否则可能会降低测定精度。
· 检测头的金属部和控制器电源的0V相连，因此请采取绝缘措施后再使用。
· 请不要正极接地。
|
· 本产品是测定电场的仪器。因此，除了测定对象物体以外，若测定范围(参考下图)内还存在其他干扰电场的物体，则会影响测定精度，敬请注意。 |
|
|
 |
安装 |
· 测定距离为21～40.5mm时，比8～20.5mm时的灵敏度更高，因此也更容易受到外部噪声的影响。请确认使用环境后再使用。
· 为保证测定精度，请在安装本产品后通过控制器进行调零和校准。详情请参考控制器(EFS1C)附带的使用说明书。
· 将本产品作为CE适用品、或在容易产生噪声的场所使用时，请如右图所示，用电缆将铁氧体磁芯缠绕一圈固定。 |
|
|
· 出厂时，本产品的测定部贴有保护膜。使用前请务必除去保护膜。
· 请不要使测定部沾染灰尘。如果测定部及其周边附有灰尘，可能会降低测量精度。这种情况下请使用鼓风机吹去灰尘。
· 使测定部朝下，使用M3盘头小螺钉以及弹簧垫圈、平垫圈(请自行准备)安装检测头。安装时的紧固扭矩为0.5N·m以下。 |
|
 |
|
| <控制器的安装方法> |
 |
① 将安装部的后部嵌入35mm宽的DIN导轨上。
② 在将安装部后部按入35mm宽的DIN导轨的同时，将安装部前部嵌入35mm宽的DIN导轨。 |
· 若安装件带电，可能会影响测定精度，因此请将安装件接地使用。但，外壳的金属部必须绝缘。
· 请安装在振动小的场所。
· 安装时请使测定部与测定对象物体平行，将测定部与测定对象物体之间的距离作为测定距离，并通过控制器EFS1C)设定。(测定距离较短时，测定精度相对较高。) |
<控制器的拆卸方法> |
|
|
① 握住控制器向前推。
② 将前部抬起即可卸下控制器。
注：1) 若不将控制器向前推就向上抬起前部，可能会折断安装部后部的卡爪。
|
| <测定距离范围> |
<检测头的安装> |
 |
 |
① 将检测头接头从插口插入，直到 “卡嗒”一声。
② 用罩盖罩住接头。 |
 |
|
|
|
| · 对于OUT1及OUT2，可以设定输出模式(窗口比较器模式/双输出模式)和输出形态(常开/常闭)。 |
峰值保持测定 |
|
<窗口比较器模式+常开>
· 测定值高于+阈值或低于－阈值时OUT1为ON。
· 过量程时 OUT2为ON。
· 输出形态为常闭时，输出逻辑相反。
<双输出模式＋常开>
· 测定值高于+阈值时OUT1为ON。
· 测定值低于－阈值时OUT2为ON。
· 输出形态为常闭时，输出逻辑相反。 |
· HOLD模式设定为 的任意一个时，可以通过同步输入信号或突出开关进行峰值保持测定。
· 同步输入ON或扳下突出开关(“＋”侧或“－”侧)：峰值保持测定

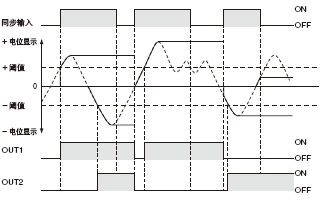

· 峰值保持测定时，在同步输入信号输入期间，+电位峰值和－电位峰值会被更新，并保持到下一个信号输入为止。
· 同步输入信号请输入s2ms以上。
· OUT1和OUT2会根据峰值保持值进行判定输出， 但模拟输出不会被保持。判定输出时不能使用磁滞功能。 |

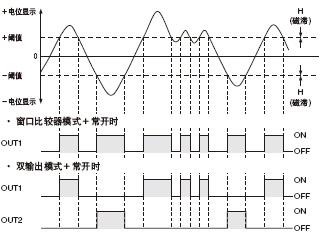

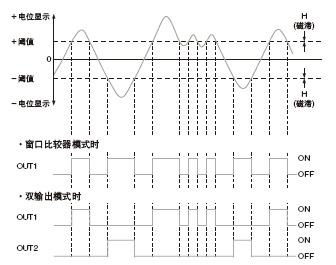

输出动作时序图 |
 |
 |
注：
1) 可以分别设定+、－电位的阈值。
2) 磁滞有三个级别可调。 |
样本保持测定 |
|
|
· HOLD模式设定为OFF时，通过突出开关可以保持显示值(不能通过同步输入信号保持)。在希望固定读取显示值时非常有效。
·突出开关扳向“＋”侧1秒以上：样本保持有效
·突出开关扳向“－”侧1秒以上：样本保持无效
·OUT1、OUT2以及模拟输出不能被保持。 |
· 接线作业及加装作业请务必在切断电源的状态下进行。
·电源输入请注意确认电源变动，以免超出额定值。
· 如果施加了超出额定范围的电压，或直接连接交流电源，则可能引发机器故障或烧损，请务必注意。 |
· 使用市售的开关调节器时，请务必将电源的框架接地(F.G.)端子接地。
· 本产品安装处周边使用易产生噪声的设备(如开关调节器、变频调速电机等)时，请务必将设备的框架接地(F.G.)端子接地。
· 请不要与高压线或动力线并行布线或将它们装入同一根电线管中使用。否则可能因电磁感应导致机器误动作。
· 负载短路或接线错误可能会造成设备损坏或烧损，请务必注意。
· 模拟输出没有配备短路保护电路。因此请不要直接连接电源或容性负载。
· 检测头采用的是0.09mm2的细电缆。若大力拉扯电缆可能会导致断线，请务必注意。
· 检测头的电缆不能延长。
· 不要向电缆引出部施加过大的外力，如拉扯或折弯电缆。
· 延长控制器电缆时，0.3mm2以上的电缆不得超过10m。不过，为防止噪声干扰，接线应尽可能短。 |
|
·使用时请避开电源接通时的过渡状态(3秒)。
·为了实现稳定的检测，请在电源接通10分钟后再使用。
·请不要在除测定对象物体外还有强电场的场所使用。
·请不要在强磁场内使用。
· 请不要摔落本产品或向其施加强力冲击，否则可能造成本
设备故障。
·请不要在室外使用。
·请不要在蒸汽、灰尘多的场所使用。
· 请不要直接接触稀释剂等有机溶剂以及水、油、油脂等物
质。
·请不要在具有可燃性或爆炸性气体的环境中使用。
·绝对不能分解、修理、改造本产品。 |
· 在RUN模式中按下突出开关，可以分别调整＋电位和－电
位的阈值。
|
· 对于OUT1和OUT2，可以将定时器动作(ON Delay(开启延时)、OFF Delay(关断延时)、One shot(单触发))和定时器时间设定为相同值。
· 定时器时间可以以1ms为单位设定到9,999ms。
· 设定为HOLD模式时，不能设定定时器功能。
· 如果在定时器功能有效的状态下设定了HOLD模式，则自动设定为无定时器的 状态。 |
|
|
· 在RUN模式中按住模式按钮1秒以上，可以将测定值调整为0(基准)。
· 再次按住模式按钮1秒以上，可以解除调零功能。 |
|
|
时序图 |
· 在RUN模式中同时按住模式按钮和突出开关1秒以上，可以锁定按键，使键盘处于无法操作的状态。
· 再次同时按住模式按钮和突出开关1秒以上，按键锁定状态即被解除。 |
尺寸的CAD数据可从SUNX主页下载：http://www.sunx.jp/ |
|
|
· 设置定时器模式，将其用于静电消除时间的测量，从而可自动测量并显示静电消除时间(1,000～100秒)。
· 按下突出开关，可开始或停止测量。 |
